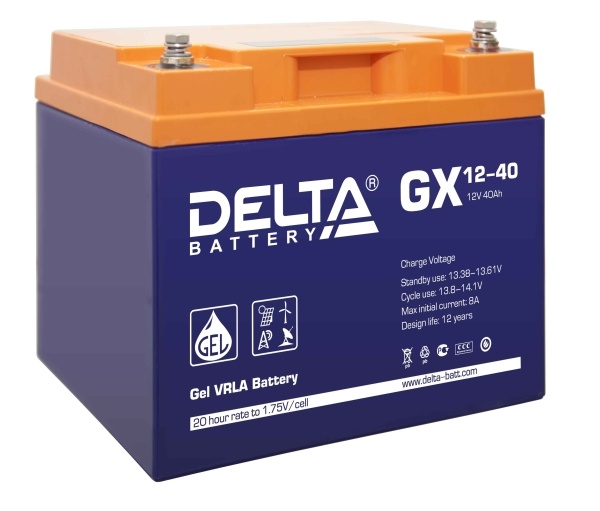

Герметизированные, необслуживаемые свинцово-кислотные аккумуляторы DELTA серии GX изготовлены по технологии GEL.
В качестве электролита используется композитный гель - загущенный раствор серной кислоты, что обеспечивает устойчивость аккумуляторов Delta GX к глубоким разрядам и высокую температурную стабильность, а также увеличивает число циклов заряда/разряда, и продолжительность работы в тяжелых режимах систем на базе возобновляемых источников энергии.
Аккумуляторы предназначены для работы как в буферном, так и в циклическом режимах. Рекомендуются для применения в автономных энергосистемах, а также совместно с системами на базе альтернативных источников энергии.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 10-12 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (2 А; 1.75 В/эл)
| 40 Ач |
10 часовой разряд (3.66 А; 1.75 В/эл) | 36.6 Ач |
5 часовой разряд (6.7 А; 1.75 В/эл) | 33.5 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 9.5 мОм |
|
Особенности
- Продолжительный срок службы;
- Устойчивость к глубоким разрядам;
- Температурная стабильность характеристик;
- Исключены утечки кислоты, гарантирована безопасная эксплуатация с другим оборудованием;
- Отсутствует газовыделение, достаточно естественной вентиляции;
- Нет необходимости в контроле уровня и доливе воды;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 400 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

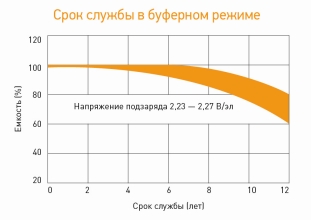

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Системы связи и телекоммуникаций
- Системы солнечной и ветроэнергетики
- Автономные системы электроснабжения
Корпус
E | Тип клемм
под болт M6 |
|
|
|

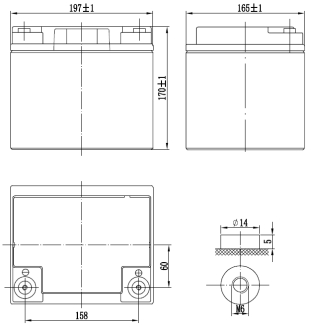

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 131 | 89.0 | 72.4 | 40.7 | 30.5 | 25.3 | 10.4 | 7.30 | 4.01 |
| 1.65V | 124 | 85.0 | 69.1 | 39.1 | 29.4 | 24.4 | 10.1 | 7.20 | 3.90 |
| 1.70V | 117 | 81.0 | 65.7 | 37.4 | 28.2 | 23.5 | 9.70 | 6.90 | 3.77 |
| 1.75V | 110 | 76.0 | 62.4 | 35.6 | 26.8 | 22.3 | 9.40 | 6.70 | 3.66 |
| 1.80V | 104 | 72.0 | 58.9 | 33.7 | 25.5 | 21.3 | 8.90 | 6.50 | 3.52 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 238 | 163 | 133 | 76.0 | 59.0 | 50.7 | 21.2 | 14.1 | 7.70 |
| 1.65V | 226 | 156 | 128 | 73.0 | 56.9 | 49.2 | 20.6 | 14.0 | 7.57 |
| 1.70V | 215 | 149 | 123 | 70.0 | 54.9 | 47.7 | 20.0 | 13.6 | 7.40 |
| 1.75V | 203 | 142 | 117 | 67.0 | 52.6 | 45.7 | 19.4 | 13.2 | 7.22 |
| 1.80V | 191 | 133 | 111 | 64.0 | 50.2 | 43.6 | 18.5 | 12.9 | 7.02 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
