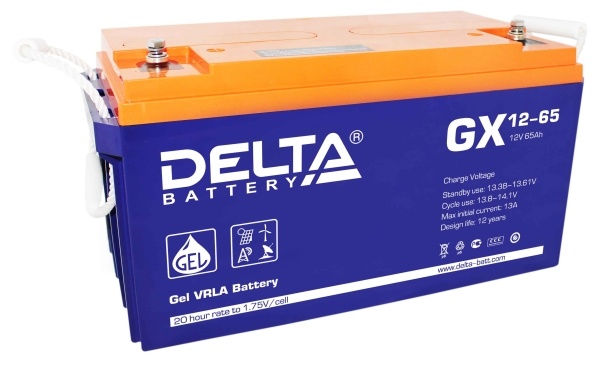

Герметизированные, необслуживаемые свинцово-кислотные аккумуляторы DELTA серии GX изготовлены по технологии GEL.
В качестве электролита используется композитный гель - загущенный раствор серной кислоты, что обеспечивает устойчивость аккумуляторов Delta GX к глубоким разрядам и высокую температурную стабильность, а также увеличивает число циклов заряда/разряда, и продолжительность работы в тяжелых режимах систем на базе возобновляемых источников энергии.
Аккумуляторы предназначены для работы как в буферном, так и в циклическом режимах. Рекомендуются для применения в автономных энергосистемах, а также совместно с системами на базе альтернативных источников энергии.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 10-12 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (3.25 А; 1.75 В/эл)
| 65 Ач |
10 часовой разряд (6.04 А; 1.75 В/эл) | 60.4 Ач |
5 часовой разряд (10.7 А; 1.75 В/эл) | 53.5 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 6,2 мОм |
|
Особенности
- Продолжительный срок службы;
- Устойчивость к глубоким разрядам;
- Температурная стабильность характеристик;
- Исключены утечки кислоты, гарантирована безопасная эксплуатация с другим оборудованием;
- Отсутствует газовыделение, достаточно естественной вентиляции;
- Нет необходимости в контроле уровня и доливе воды;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 650 А (5с) |

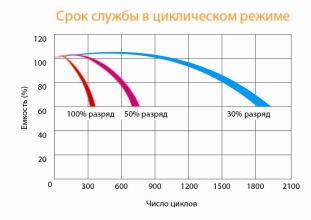

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

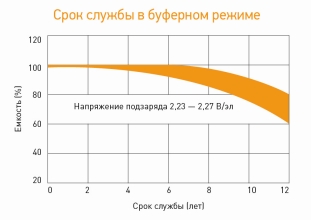

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Системы связи и телекоммуникаций
- Системы солнечной и ветроэнергетики
- Автономные системы электроснабжения
Корпус
B | Тип клемм
под болт M6 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 204 | 154 | 122 | 69.4 | 52.6 | 43.9 | 16.9 | 11.4 | 6.41 |
| 1.65V | 193 | 148 | 116 | 66.9 | 50.5 | 42.0 | 16.5 | 11.1 | 6.31 |
| 1.70V | 181 | 137 | 110 | 64.3 | 48.9 | 41.0 | 16.1 | 10.9 | 6.18 |
| 1.75V | 169 | 127 | 105 | 62.2 | 47.4 | 39.9 | 15.7 | 10.7 | 6.04 |
| 1.80V | 157 | 116 | 99.0 | 59.9 | 46.0 | 39.0 | 15.4 | 10.5 | 5.94 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 362 | 271 | 224 | 126 | 95.2 | 81.4 | 33.8 | 22.5 | 12.3 |
| 1.65V | 344 | 262 | 211 | 122 | 92.0 | 78.4 | 33.2 | 22.0 | 12.2 |
| 1.70V | 326 | 245 | 201 | 117 | 89.5 | 76.9 | 32.6 | 21.8 | 12.0 |
| 1.75V | 305 | 228 | 193 | 114 | 87.5 | 75.4 | 32.0 | 21.5 | 11.8 |
| 1.80V | 284 | 224 | 182 | 110 | 85.5 | 74.0 | 31.6 | 21.2 | 11.8 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
