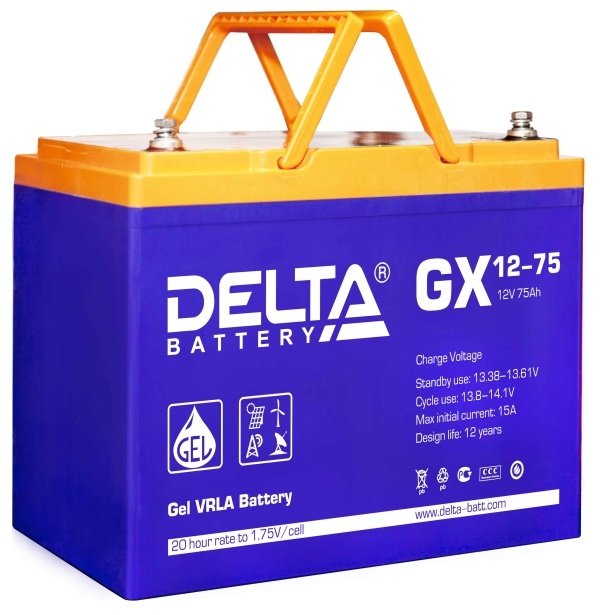

Герметизированные, необслуживаемые свинцово-кислотные аккумуляторы DELTA серии GX изготовлены по технологии GEL.
В качестве электролита используется композитный гель - загущенный раствор серной кислоты, что обеспечивает устойчивость аккумуляторов Delta GX к глубоким разрядам и высокую температурную стабильность, а также увеличивает число циклов заряда/разряда, и продолжительность работы в тяжелых режимах систем на базе возобновляемых источников энергии.
Аккумуляторы предназначены для работы как в буферном, так и в циклическом режимах. Рекомендуются для применения в автономных энергосистемах, а также совместно с системами на базе альтернативных источников энергии.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 10-12 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (3.75 А; 1.75 В/эл)
| 75 Ач |
10 часовой разряд (7.38 А; 1.75 В/эл) | 73.8 Ач |
5 часовой разряд (13.2 А; 1.75 В/эл) | 66 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 5,7 мОм |
|
Особенности
- Продолжительный срок службы;
- Устойчивость к глубоким разрядам;
- Температурная стабильность характеристик;
- Исключены утечки кислоты, гарантирована безопасная эксплуатация с другим оборудованием;
- Отсутствует газовыделение, достаточно естественной вентиляции;
- Нет необходимости в контроле уровня и доливе воды;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 700 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Системы связи и телекоммуникаций
- Системы солнечной и ветроэнергетики
- Автономные системы электроснабжения
Корпус
B | Тип клемм
под болт M6 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 230 | 174 | 135 | 81.5 | 60.4 | 49.7 | 19.9 | 13.8 | 7.52 |
| 1.65V | 217 | 165 | 130 | 79.0 | 58.0 | 47.3 | 19.6 | 13.6 | 7.47 |
| 1.70V | 203 | 156 | 124 | 76.4 | 56.5 | 46.4 | 19.1 | 13.4 | 7.43 |
| 1.75V | 190 | 147 | 120 | 73.8 | 54.2 | 44.2 | 18.5 | 13.2 | 7.38 |
| 1.80V | 177 | 137 | 112 | 71.3 | 51.9 | 42.0 | 17.5 | 13.0 | 7.19 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 411 | 310 | 256 | 148 | 113 | 95.5 | 38.0 | 27.0 | 14.7 |
| 1.65V | 390 | 297 | 248 | 145 | 109 | 92.3 | 37.7 | 26.8 | 14.6 |
| 1.70V | 369 | 281 | 238 | 141 | 107 | 91.7 | 37.0 | 26.5 | 14.6 |
| 1.75V | 346 | 267 | 231 | 137 | 103 | 87.3 | 36.0 | 26.3 | 14.5 |
| 1.80V | 323 | 251 | 216 | 133 | 99.3 | 82.7 | 34.3 | 26.0 | 14.4 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
