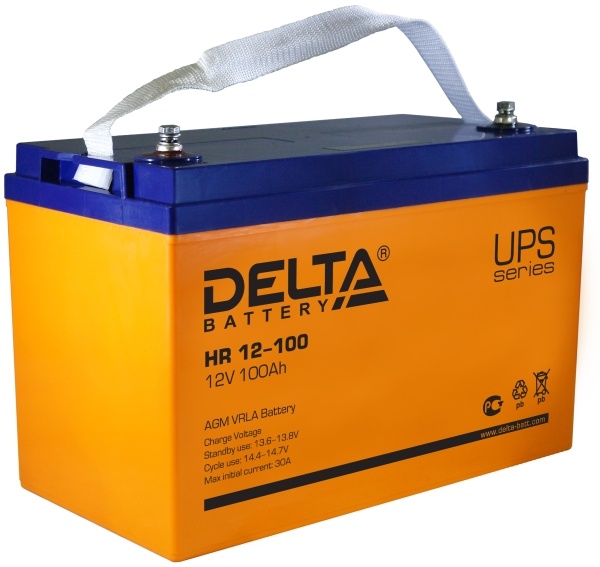

Батареи DELTA серии HR являются свинцово-кислотными, герметизированными, необслуживаемыми аккумуляторами с системой рекомбинации газов (VRLA). Произведены по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе). Благодаря данной технологии аккумуляторы не требуют долива дистиллята на протяжении всего срока службы.
Серия HR относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания, в т.ч. ЦОД, систем связи и другого оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 10-12 лет |
| Номинальная емкость (25°С) |
10 часовой разряд (10 А; 1.80 В/эл)
| 100 Ач |
5 часовой разряд (17.5 А; 1.75 В/эл) | 87.5 Ач |
1 часовой разряд (62.5 А; 1.65 В/эл) | 62.5 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 5 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 900 А (5с) |
| Циклический режим (2.4÷2.45 В/эл) |
Температурная компенсация | 30 мВ/°С |

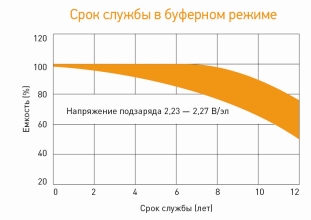

| Буферный режим (2.27÷2.3 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
B | Тип клемм
под болт M6 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 324 | 229 | 185 | 108 | 80.5 | 66.2 | 27.9 | 19.0 | 10.8 |
| 1.65V | 308 | 221 | 178 | 104 | 78.7 | 62.5 | 27.7 | 18.3 | 10.6 |
| 1.70V | 281 | 200 | 164 | 96.0 | 73.0 | 61.5 | 27.2 | 18.0 | 10.5 |
| 1.75V | 257 | 187 | 153 | 93.0 | 71.3 | 60.5 | 26.9 | 17.5 | 10.3 |
| 1.80V | 244 | 175 | 143 | 91.0 | 70.0 | 57.4 | 25.3 | 17.2 | 10.0 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 547 | 392 | 321 | 199 | 150 | 124 | 52.8 | 35.8 | 20.3 |
| 1.65V | 532 | 379 | 315 | 188 | 146 | 118 | 51.2 | 35.4 | 20.1 |
| 1.70V | 508 | 360 | 299 | 183 | 137 | 114 | 50.9 | 35.0 | 20.0 |
| 1.75V | 478 | 353 | 294 | 177 | 134 | 111 | 49.1 | 34.4 | 19.6 |
| 1.80V | 468 | 329 | 279 | 171 | 131 | 104 | 48.5 | 34.0 | 19.1 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
