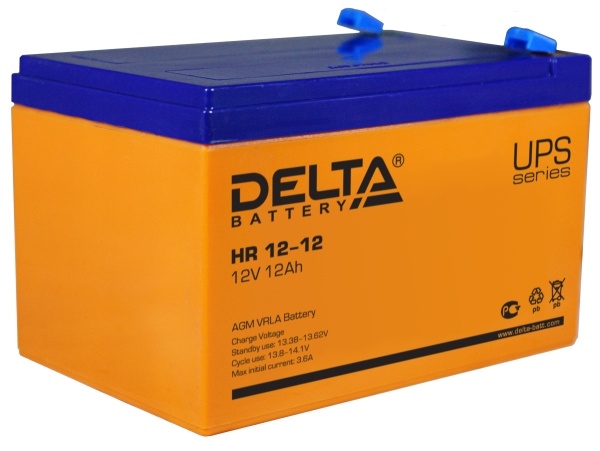

Батареи DELTA серии HR являются свинцово-кислотными, герметизированными, необслуживаемыми аккумуляторами с системой рекомбинации газов (VRLA). Произведены по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе). Благодаря данной технологии аккумуляторы не требуют долива дистиллята на протяжении всего срока службы.
Серия HR относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания, в т.ч. ЦОД, систем связи и другого оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 8 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.6 А; 1.75 В/эл)
| 12 Ач |
10 часовой разряд (1.14 А; 1.75 В/эл) | 11.4 Ач |
5 часовой разряд (2.05 А; 1.75 В/эл) | 10.25 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 17 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 180 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
D | Тип клемм
нож F2 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 46.4 | 31.7 | 24.8 | 13.8 | 8.14 | 3.18 | 2.12 | 1.18 | 0.61 |
| 1.65V | 45.0 | 30.8 | 24.3 | 13.5 | 8.04 | 3.15 | 2.10 | 1.17 | 0.61 |
| 1.70V | 43.5 | 29.9 | 23.7 | 13.3 | 7.94 | 3.12 | 2.07 | 1.16 | 0.61 |
| 1.75V | 42.1 | 29.0 | 23.2 | 13.0 | 7.85 | 3.09 | 2.05 | 1.14 | 0.60 |
| 1.80V | 40.6 | 28.2 | 22.6 | 12.7 | 7.75 | 3.06 | 2.02 | 1.12 | 0.59 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 86.2 | 58.7 | 46.7 | 27.0 | 16.1 | 6.50 | 4.20 | 2.31 | 1.20 |
| 1.65V | 84.1 | 57.7 | 46.0 | 26.6 | 16.0 | 6.44 | 4.17 | 2.30 | 1.19 |
| 1.70V | 81.9 | 56.6 | 45.3 | 26.2 | 15.8 | 6.37 | 4.14 | 2.30 | 1.19 |
| 1.75V | 79.8 | 55.6 | 44.6 | 25.8 | 15.7 | 6.31 | 4.11 | 2.27 | 1.18 |
| 1.80V | 77.6 | 54.6 | 43.9 | 25.4 | 15.5 | 6.24 | 4.08 | 2.26 | 1.17 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
