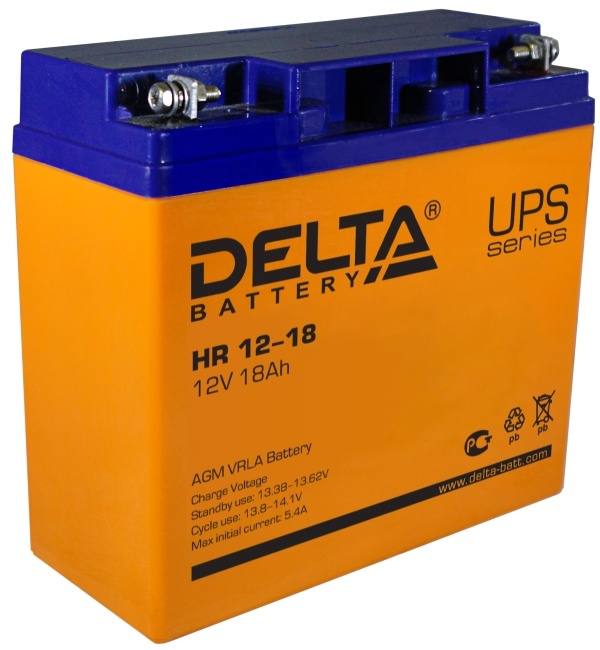

Батареи DELTA серии HR являются свинцово-кислотными, герметизированными, необслуживаемыми аккумуляторами с системой рекомбинации газов (VRLA). Произведены по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе). Благодаря данной технологии аккумуляторы не требуют долива дистиллята на протяжении всего срока службы.
Серия HR относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания, в т.ч. ЦОД, систем связи и другого оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 8 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.9 А; 1.75 В/эл)
| 18 Ач |
10 часовой разряд (1.69 А; 1.75 В/эл) | 16.9 Ач |
5 часовой разряд (3.31 А; 1.75 В/эл) | 16.55 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 15 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 230 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
E | Тип клемм
Болт+гайка Ø5.5мм |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 72.8 | 49.7 | 38.4 | 21.7 | 13.0 | 5.20 | 3.50 | 1.79 | 0.97 |
| 1.65V | 71.1 | 48.4 | 37.5 | 21.4 | 12.8 | 5.12 | 3.44 | 1.76 | 0.96 |
| 1.70V | 69.3 | 47.2 | 36.7 | 21.0 | 12.6 | 5.04 | 3.37 | 1.73 | 0.95 |
| 1.75V | 67.6 | 46.0 | 35.8 | 20.7 | 12.4 | 4.96 | 3.31 | 1.69 | 0.90 |
| 1.80V | 65.9 | 44.7 | 34.9 | 20.4 | 12.2 | 4.88 | 3.24 | 1.65 | 0.89 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 147 | 102 | 81.5 | 44.6 | 26.6 | 10.3 | 7.05 | 3.59 | 1.95 |
| 1.65V | 143 | 100 | 80.1 | 43.9 | 26.3 | 10.2 | 6.96 | 3.56 | 1.94 |
| 1.70V | 138 | 98.2 | 78.7 | 43.3 | 26.0 | 10.1 | 6.88 | 3.53 | 1.93 |
| 1.75V | 133 | 96.3 | 77.3 | 42.7 | 25.8 | 10.0 | 6.79 | 3.47 | 1.84 |
| 1.80V | 128 | 94.9 | 76.0 | 42.0 | 25.5 | 9.90 | 6.78 | 3.47 | 1.81 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
