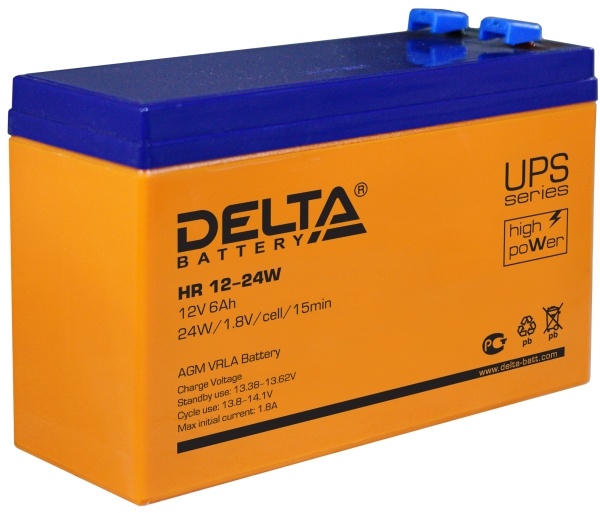

Батареи DELTA серии HR-W - герметизированные, необслуживаемые свинцово-кислотные аккумуляторы с системой рекомбинации газов (VRLA), произведенные по технологии AGM (электролит, абсорбированный в сепараторе).
Серия HR-W относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания серверных и других аналогичных системах. Серия HR-W обладает высокой энергоотдачей благодаря использованию при производстве более массивных пластин.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 8 лет |
| Номинальная емкость (25°С) |
15 мин.разряд постоянной мощностью до 1.80 В/эл | 24 Вт |
20 часовой разряд (0.301 А; 1.75 В/эл) | 6.02 Ач |
10 часовой разряд (0.594 А; 1.75 В/эл) | 5.94 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 21 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 90 А (5с) |

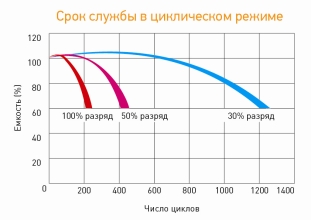

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

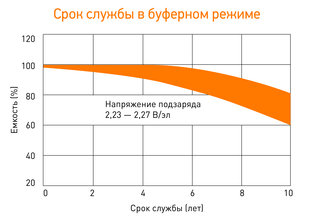

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения

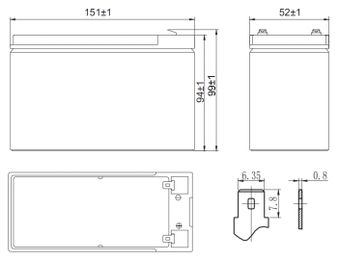

Корпус
D | Тип клемм
нож F2 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 32.6 | 21.9 | 16.3 | 9.19 | 5.06 | 2.40 | 1.44 | 0.70 | 0.36 |
| 1.65V | 30.6 | 20.7 | 15.8 | 9.00 | 4.93 | 2.35 | 1.42 | 0.69 | 0.36 |
| 1.70V | 28.7 | 19.6 | 15.0 | 8.51 | 4.68 | 2.23 | 1.34 | 0.65 | 0.34 |
| 1.75V | 26.8 | 18.4 | 14.1 | 8.02 | 4.45 | 2.08 | 1.24 | 0.59 | 0.30 |
| 1.80V | 25.6 | 17.7 | 13.6 | 7.81 | 4.35 | 2.01 | 1.19 | 0.56 | 0.28 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 57.9 | 37.8 | 28.5 | 16.4 | 9.17 | 4.49 | 2.73 | 1.33 | 0.68 |
| 1.65V | 55.4 | 36.4 | 28.1 | 16.3 | 9.10 | 4.47 | 2.72 | 1.31 | 0.66 |
| 1.70V | 53.0 | 35.0 | 27.1 | 15.8 | 9.10 | 4.41 | 2.64 | 1.26 | 0.63 |
| 1.75V | 50.6 | 33.6 | 26.1 | 15.3 | 8.58 | 4.14 | 2.49 | 1.17 | 0.57 |
| 1.80V | 48.1 | 32.2 | 24.4 | 14.7 | 8.33 | 3.97 | 2.38 | 1.10 | 0.53 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
