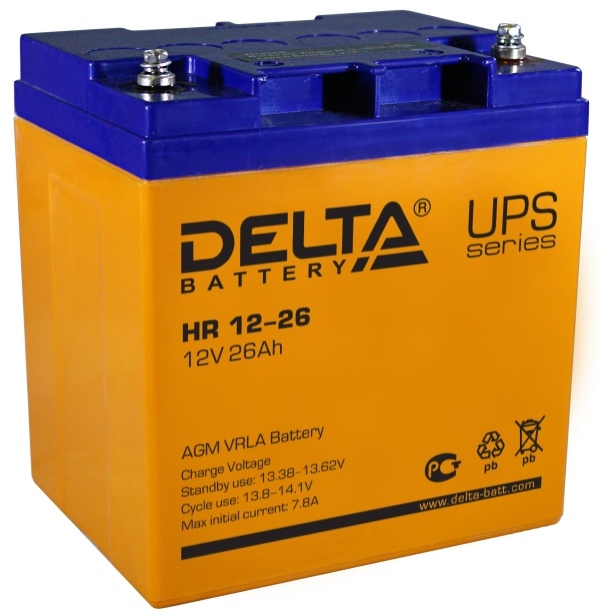

Батареи DELTA серии HR являются свинцово-кислотными, герметизированными, необслуживаемыми аккумуляторами с системой рекомбинации газов (VRLA). Произведены по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе). Благодаря данной технологии аккумуляторы не требуют долива дистиллята на протяжении всего срока службы.
Серия HR относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания, в т.ч. ЦОД, систем связи и другого оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 8 лет |
| Номинальная емкость (25°С) |
10 часовой разряд (2.58 А; 1.80 В/эл)
| 26 Ач |
5 часовой разряд (4.8 А; 1.75 В/эл) | 24 Ач |
1 часовой разряд (20 А; 1.65 В/эл) | 20 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 11 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 310 А (5с) |

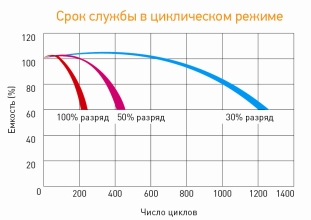

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
E | Тип клемм
под болт M5 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 113 | 74.4 | 56.0 | 33.6 | 20.8 | 8.40 | 5.30 | 2.89 | 1.49 |
| 1.65V | 106 | 70.9 | 53.5 | 32.3 | 20.1 | 8.14 | 5.08 | 2.77 | 1.44 |
| 1.70V | 100 | 67.2 | 51.0 | 30.9 | 19.2 | 7.86 | 4.95 | 2.71 | 1.42 |
| 1.75V | 93.9 | 63.4 | 48.4 | 29.4 | 18.4 | 7.55 | 4.80 | 2.65 | 1.40 |
| 1.80V | 89.7 | 59.7 | 45.6 | 27.9 | 17.5 | 7.21 | 4.63 | 2.58 | 1.38 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 208 | 135 | 106 | 61.7 | 36.7 | 16.0 | 10.4 | 5.56 | 2.99 |
| 1.65V | 195 | 127 | 100 | 58.6 | 35.1 | 15.6 | 10.2 | 5.53 | 2.94 |
| 1.70V | 183 | 119 | 94.4 | 55.4 | 33.5 | 15.2 | 10.0 | 5.45 | 2.87 |
| 1.75V | 170 | 111 | 88.5 | 52.2 | 31.8 | 14.5 | 9.90 | 5.36 | 2.79 |
| 1.80V | 157 | 104 | 82.7 | 49.0 | 30.1 | 13.8 | 9.80 | 5.25 | 2.71 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
