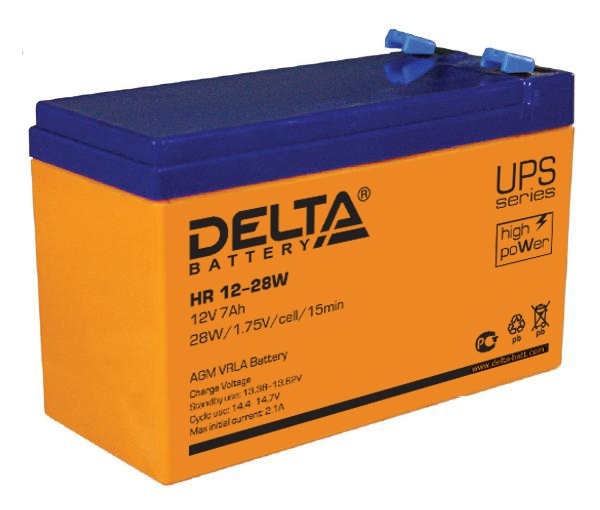

Батареи DELTA серии HR-W - герметизированные, необслуживаемые свинцово-кислотные аккумуляторы с системой рекомбинации газов (VRLA), произведенные по технологии AGM (электролит, абсорбированный в сепараторе).
Серия HR-W относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания серверных и других аналогичных системах. Серия HR-W обладает высокой энергоотдачей благодаря использованию при производстве более массивных пластин.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 8 лет |
| Номинальная емкость (25°С) |
15 мин.разряд постоянной мощностью до 1.75 В/эл | 28 Вт |
20 часовой разряд (0.35 А; 1.75 В/эл) | 7 Ач |
10 часовой разряд (0.676 А; 1.75 В/эл) | 6.78 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 21 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|

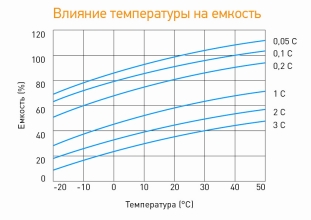

Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷55 |
Хранение | -10÷50 |
Макс. разрядный ток (25°С) | 140 А (5с) |

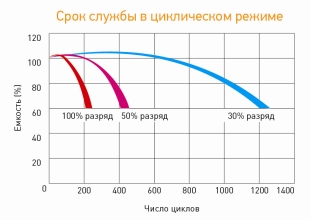

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

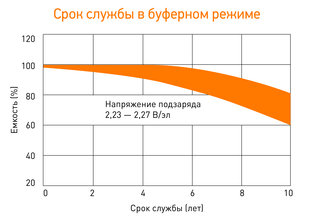

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
Корпус
D | Тип клемм
нож F2 |
|
|
|

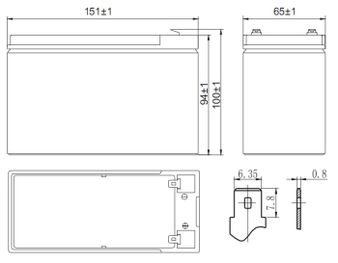

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 37.6 | 22.8 | 16.5 | 9.26 | 5.06 | 2.44 | 1.45 | 0.71 | 0.37 |
| 1.65V | 35.0 | 22.3 | 16.1 | 9.19 | 4.96 | 2.40 | 1.42 | 0.70 | 0.36 |
| 1.70V | 33.8 | 21.9 | 15.8 | 9.12 | 4.82 | 2.34 | 1.39 | 0.69 | 0.36 |
| 1.75V | 31.4 | 21.7 | 15.3 | 9.06 | 4.79 | 2.31 | 1.37 | 0.68 | 0.35 |
| 1.80V | 28.9 | 21.3 | 14.9 | 8.75 | 4.71 | 2.26 | 1.33 | 0.65 | 0.33 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 64.8 | 41.6 | 32.0 | 17.9 | 9.59 | 4.79 | 2.89 | 1.40 | 0.70 |
| 1.65V | 59.6 | 40.2 | 30.0 | 17.7 | 9.35 | 4.71 | 2.84 | 1.38 | 0.70 |
| 1.70V | 56.9 | 37.2 | 28.8 | 16.1 | 9.12 | 4.59 | 2.77 | 1.36 | 0.69 |
| 1.75V | 54.0 | 37.1 | 28.1 | 16.0 | 9.07 | 4.50 | 2.71 | 1.32 | 0.66 |
| 1.80V | 51.2 | 36.7 | 27.3 | 15.5 | 9.03 | 4.39 | 2.63 | 1.27 | 0.63 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
