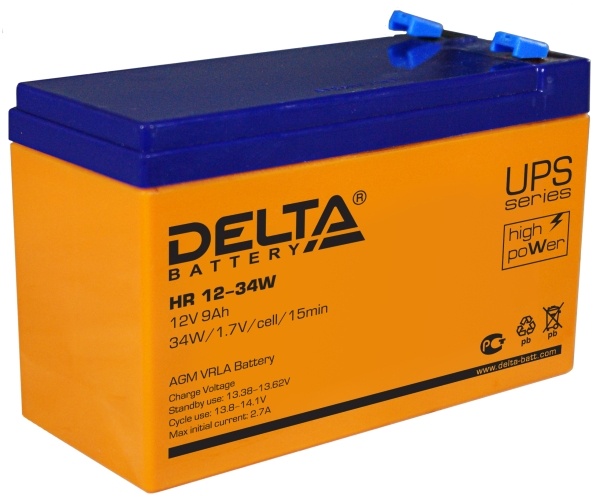

Батареи DELTA серии HR-W - герметизированные, необслуживаемые свинцово-кислотные аккумуляторы с системой рекомбинации газов (VRLA), произведенные по технологии AGM (электролит, абсорбированный в сепараторе).
Серия HR-W относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания серверных и других аналогичных системах. Серия HR-W обладает высокой энергоотдачей благодаря использованию при производстве более массивных пластин.

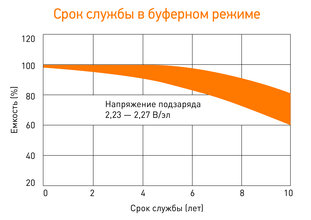

Срок службы в

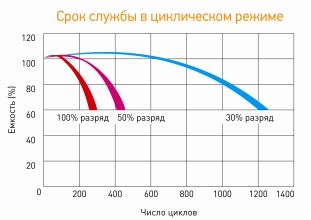

буферном режиме 8 лет, в циклическом - 280 циклов при 100% глубине разряда.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 8 лет |
| Номинальная емкость (25°С) |
15 мин.разряд постоянной мощностью до 1.70 В/эл | 34 Вт |
20 часовой разряд (0.45 А; 1.75 В/эл) | 9 Ач |
10 часовой разряд (0.859 А; 1.75 В/эл) | 8.59 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 20 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 120 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
Корпус
D | Тип клемм
нож F2 |
|
|
|

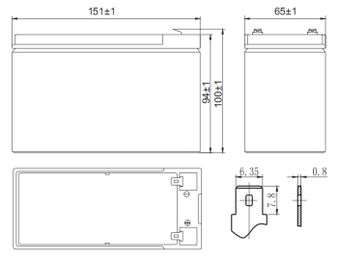

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 42.0 | 27.8 | 20.2 | 11.0 | 6.18 | 3.00 | 1.79 | 1.00 | 0.52 |
| 1.65V | 39.5 | 26.2 | 19.2 | 10.5 | 5.89 | 2.87 | 1.73 | 0.97 | 0.51 |
| 1.70V | 37.0 | 24.7 | 18.1 | 9.90 | 5.61 | 2.73 | 1.64 | 0.92 | 0.48 |
| 1.75V | 34.4 | 23.2 | 17.0 | 9.33 | 5.32 | 2.58 | 1.55 | 0.86 | 0.45 |
| 1.80V | 33.0 | 22.4 | 16.5 | 9.08 | 5.21 | 2.50 | 1.49 | 0.82 | 0.42 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 74.5 | 49.7 | 36.1 | 20.7 | 11.6 | 5.64 | 3.43 | 1.88 | 0.99 |
| 1.65V | 71.3 | 47.8 | 35.1 | 19.9 | 11.2 | 5.51 | 3.37 | 1.87 | 0.96 |
| 1.70V | 68.1 | 46.0 | 34.1 | 19.3 | 10.9 | 5.35 | 3.27 | 1.81 | 0.93 |
| 1.75V | 65.0 | 44.1 | 32.1 | 18.6 | 10.6 | 5.17 | 3.15 | 1.73 | 0.88 |
| 1.80V | 61.8 | 42.2 | 31.0 | 17.9 | 10.3 | 4.97 | 3.02 | 1.64 | 0.82 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
