Батареи DELTA серии HR являются свинцово-кислотными, герметизированными, необслуживаемыми аккумуляторами с системой рекомбинации газов (VRLA). Произведены по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе). Благодаря данной технологии аккумуляторы не требуют долива дистиллята на протяжении всего срока службы.
Серия HR относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания, в т.ч. ЦОД, систем связи и другого оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 8 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.225 А; 1.75 В/эл)
| 4.5 Ач |
10 часовой разряд (0.431 А; 1.75 В/эл) | 4.31 Ач |
5 часовой разряд (0.85 А; 1.75 В/эл) | 4.25 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 33 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 67.5 А (5с) |

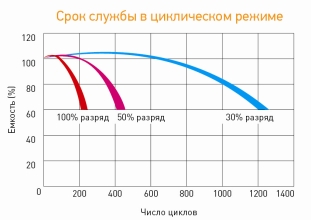

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

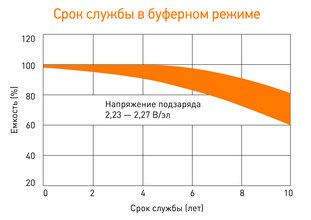

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
B | Тип клемм
нож F1 |
|
|
|

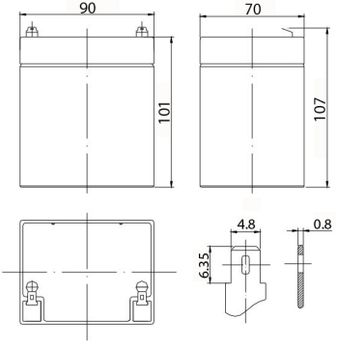

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 22.0 | 13.5 | 11.0 | 5.90 | 3.60 | 1.44 | 0.92 | 0.46 | 0.23 |
| 1.65V | 20.9 | 12.9 | 10.5 | 5.66 | 3.47 | 1.40 | 0.90 | 0.45 | 0.23 |
| 1.70V | 19.7 | 12.2 | 10.0 | 5.41 | 3.33 | 1.35 | 0.88 | 0.44 | 0.23 |
| 1.75V | 18.5 | 11.5 | 9.49 | 5.15 | 3.18 | 1.30 | 0.85 | 0.43 | 0.23 |
| 1.80V | 17.2 | 10.8 | 8.96 | 4.89 | 3.03 | 1.24 | 0.82 | 0.42 | 0.22 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 41.9 | 25.7 | 18.4 | 10.6 | 6.39 | 2.75 | 1.74 | 0.84 | 0.41 |
| 1.65V | 39.3 | 24.2 | 17.4 | 10.1 | 6.12 | 2.68 | 1.71 | 0.83 | 0.40 |
| 1.70V | 36.7 | 22.7 | 16.4 | 9.56 | 5.84 | 2.61 | 1.68 | 0.81 | 0.40 |
| 1.75V | 34.1 | 21.2 | 15.3 | 9.01 | 5.54 | 2.53 | 1.64 | 0.80 | 0.39 |
| 1.80V | 31.6 | 19.7 | 14.3 | 8.45 | 5.24 | 2.44 | 1.60 | 0.79 | 0.39 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
