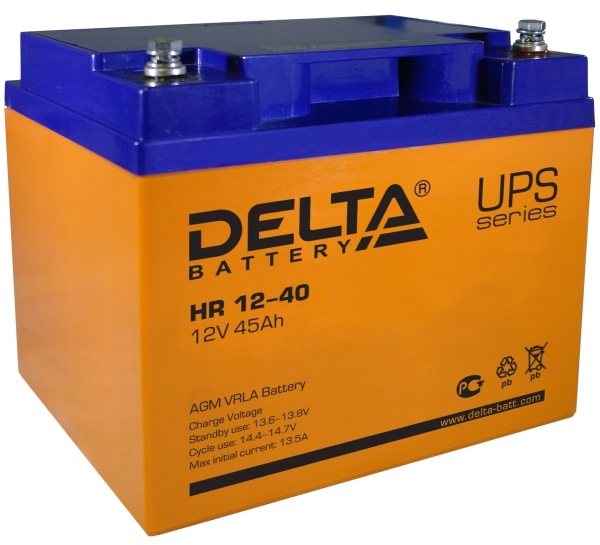

Батареи DELTA серии HR являются свинцово-кислотными, герметизированными, необслуживаемыми аккумуляторами с системой рекомбинации газов (VRLA). Произведены по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе). Благодаря данной технологии аккумуляторы не требуют долива дистиллята на протяжении всего срока службы.
Серия HR относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания, в т.ч. ЦОД, систем связи и другого оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 10-12 лет |
| Номинальная емкость (25°С) |
10 часовой разряд (4.5 А; 1.80 В/эл)
| 45 Ач |
5 часовой разряд (7.38 А; 1.75 В/эл) | 36.9 Ач |
1 часовой разряд (27.6 А; 1.65 В/эл) | 27.6 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 7.5 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 450 А (5с) |
| Циклический режим (2.4÷2.45 В/эл) |
Температурная компенсация | 30 мВ/°С |

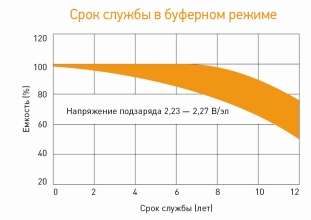

| Буферный режим (2.27÷2.3 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
E | Тип клемм
под болт M6 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 149 | 100 | 77.8 | 45.7 | 35.0 | 28.0 | 11.8 | 7.80 | 4.58 |
| 1.65V | 136 | 95.0 | 74.3 | 45.5 | 34.4 | 27.6 | 11.6 | 7.66 | 4.54 |
| 1.70V | 134 | 90.0 | 73.0 | 43.9 | 31.9 | 27.2 | 11.3 | 7.52 | 4.53 |
| 1.75V | 118 | 85.0 | 69.0 | 39.9 | 31.2 | 26.9 | 11.1 | 7.38 | 4.51 |
| 1.80V | 114 | 80.0 | 66.0 | 39.0 | 30.5 | 26.5 | 10.9 | 7.30 | 4.50 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 263 | 187 | 147 | 98.6 | 74.6 | 59.2 | 24.5 | 15.8 | 9.02 |
| 1.65V | 246 | 174 | 140 | 86.9 | 67.6 | 54.8 | 22.8 | 14.8 | 8.81 |
| 1.70V | 232 | 166 | 135 | 83.8 | 65.3 | 54.0 | 22.5 | 14.7 | 8.63 |
| 1.75V | 212 | 156 | 127 | 81.8 | 64.1 | 53.1 | 22.3 | 14.5 | 8.44 |
| 1.80V | 203 | 153 | 126 | 80.0 | 63.0 | 52.3 | 22.0 | 14.2 | 8.24 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
