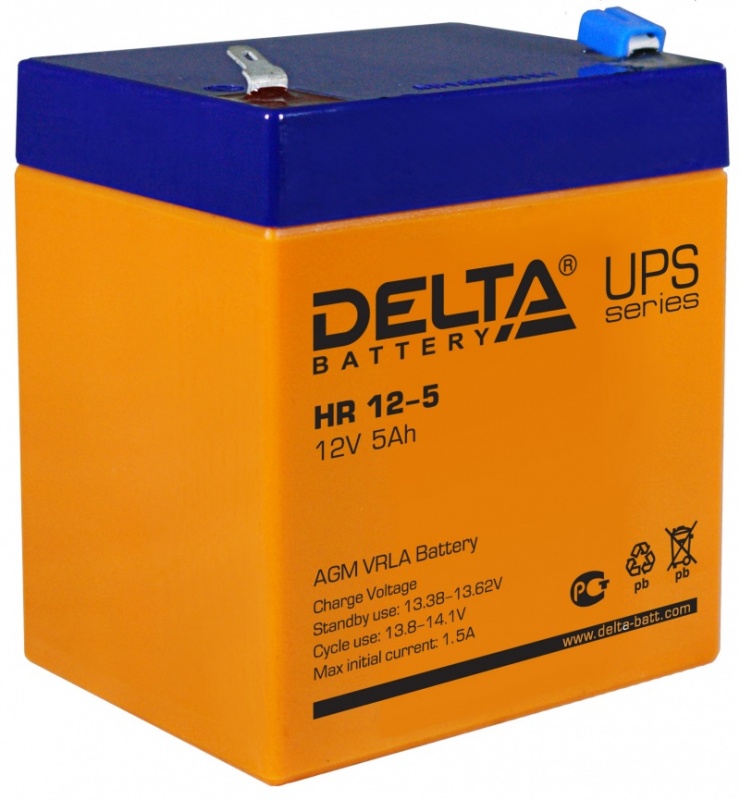

Батареи DELTA серии HR являются свинцово-кислотными, герметизированными, необслуживаемыми аккумуляторами с системой рекомбинации газов (VRLA). Произведены по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе). Благодаря данной технологии аккумуляторы не требуют долива дистиллята на протяжении всего срока службы.
Серия HR относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания, в т.ч. ЦОД, систем связи и другого оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 8 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.25 А; 1.75 В/эл)
| 5 Ач |
10 часовой разряд (0.49 А; 1.75 В/эл) | 4.89 Ач |
5 часовой разряд (0.96 А; 1.75 В/эл) | 4.8 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 33 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 75 А (5с) |

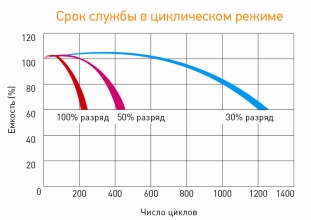

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 5 мВ/°С |

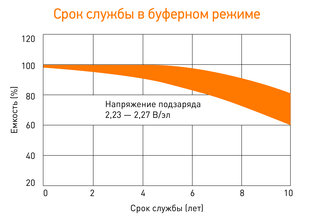

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 3.3 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
B | Тип клемм
нож F1 |
|
|
|

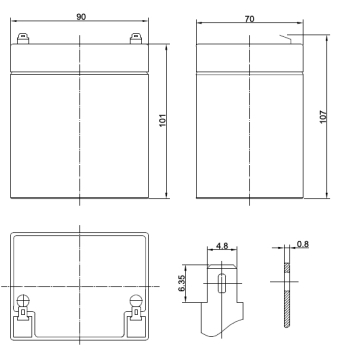

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 25.3 | 15.9 | 13.0 | 7.00 | 4.10 | 1.55 | 1.01 | 0.52 | 0.26 |
| 1.65V | 24.9 | 15.8 | 12.5 | 6.81 | 4.02 | 1.51 | 0.98 | 0.51 | 0.26 |
| 1.70V | 24.3 | 15.7 | 11.9 | 6.62 | 3.93 | 1.48 | 0.97 | 0.50 | 0.25 |
| 1.75V | 23.1 | 15.1 | 11.4 | 6.41 | 3.85 | 1.44 | 0.96 | 0.49 | 0.25 |
| 1.80V | 21.8 | 14.4 | 10.8 | 6.20 | 3.76 | 1.40 | 0.95 | 0.48 | 0.25 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 47.2 | 30.6 | 23.5 | 13.3 | 8.00 | 3.05 | 1.99 | 1.01 | 0.51 |
| 1.65V | 46.2 | 30.1 | 22.7 | 13.0 | 7.80 | 2.99 | 1.98 | 1.00 | 0.48 |
| 1.70V | 44.8 | 30.0 | 22.0 | 12.6 | 7.60 | 2.93 | 1.95 | 0.97 | 0.46 |
| 1.75V | 42.3 | 29.5 | 21.3 | 12.3 | 7.40 | 2.86 | 1.91 | 0.94 | 0.45 |
| 1.80V | 39.8 | 28.8 | 20.5 | 11.9 | 7.20 | 2.80 | 1.88 | 0.91 | 0.44 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
