Батареи DELTA серии HR являются свинцово-кислотными, герметизированными, необслуживаемыми аккумуляторами с системой рекомбинации газов (VRLA). Произведены по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе). Благодаря данной технологии аккумуляторы не требуют долива дистиллята на протяжении всего срока службы.
Серия HR относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания, в т.ч. ЦОД, систем связи и другого оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 8 лет |

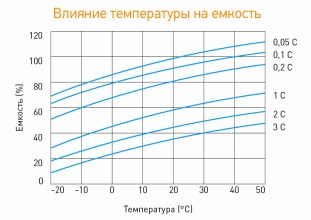

| Номинальная емкость (25°С) |
20 часовой разряд (0.29 А; 1.75 В/эл)
| 5.8 Ач |
10 часовой разряд (0.51 А; 1.75 В/эл) | 5.1 Ач |
5 часовой разряд (1.01 А; 1.75 В/эл) | 5.05 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 26 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 75 А (5с) |

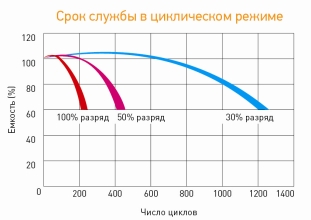

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

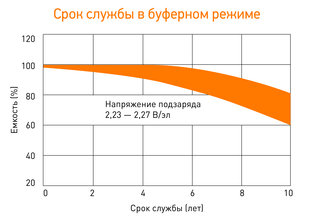

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
B | Тип клемм
нож F1 |
|
|
|

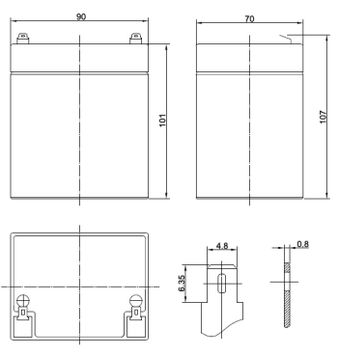

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 25.5 | 16.1 | 13.1 | 7.51 | 4.14 | 1.64 | 1.03 | 0.53 | 0.30 |
| 1.65V | 25.3 | 16.0 | 12.9 | 7.20 | 4.11 | 1.64 | 1.03 | 0.52 | 0.29 |
| 1.70V | 25.0 | 15.9 | 12.8 | 7.06 | 4.07 | 1.62 | 1.02 | 0.52 | 0.29 |
| 1.75V | 24.7 | 15.6 | 12.7 | 6.92 | 4.03 | 1.60 | 1.01 | 0.51 | 0.29 |
| 1.80V | 24.1 | 15.3 | 12.4 | 6.88 | 3.99 | 1.59 | 1.00 | 0.50 | 0.27 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 49.9 | 31.8 | 25.3 | 14.3 | 8.20 | 3.28 | 2.00 | 1.02 | 0.55 |
| 1.65V | 49.4 | 31.7 | 25.1 | 14.2 | 8.14 | 3.27 | 1.99 | 1.01 | 0.55 |
| 1.70V | 49.1 | 31.6 | 24.9 | 14.1 | 8.10 | 3.26 | 1.99 | 1.01 | 0.55 |
| 1.75V | 48.4 | 30.7 | 24.7 | 13.7 | 8.05 | 3.24 | 1.98 | 1.00 | 0.53 |
| 1.80V | 46.7 | 29.7 | 23.7 | 12.9 | 7.92 | 3.22 | 1.97 | 0.99 | 0.53 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
