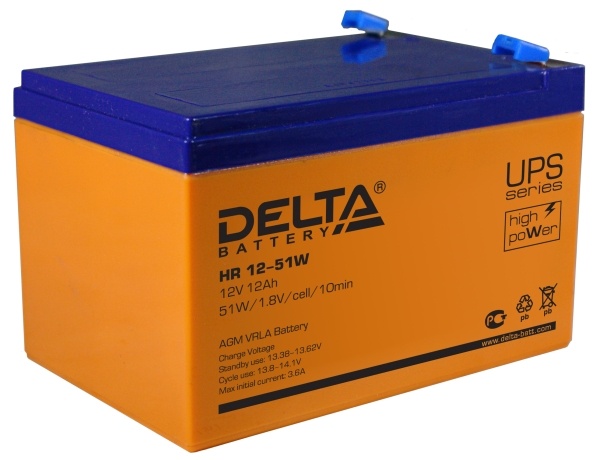

Батареи DELTA серии HR-W - герметизированные, необслуживаемые свинцово-кислотные аккумуляторы с системой рекомбинации газов (VRLA), произведенные по технологии AGM (электролит, абсорбированный в сепараторе).
Серия HR-W относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания серверных и других аналогичных системах. Серия HR-W обладает высокой энергоотдачей благодаря использованию при производстве более массивных пластин.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 8 лет |
| Номинальная емкость (25°С) |
15 мин.разряд постоянной мощностью до 1.65 В/эл | 51 Вт |
20 часовой разряд (0.6 А; 1.75 В/эл) | 12 Ач |
10 часовой разряд (1.151 А; 1.75 В/эл) | 11.51 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 17 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 180 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
Корпус
D | Тип клемм
нож F2 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 55.1 | 38.0 | 28.6 | 16.8 | 8.83 | 4.07 | 2.90 | 1.33 | 0.69 |
| 1.65V | 51.8 | 36.0 | 27.1 | 15.9 | 8.42 | 3.91 | 2.80 | 1.30 | 0.68 |
| 1.70V | 48.5 | 33.9 | 25.6 | 15.1 | 8.01 | 3.71 | 2.66 | 1.23 | 0.65 |
| 1.75V | 45.2 | 31.9 | 24.1 | 14.2 | 7.60 | 3.51 | 2.50 | 1.15 | 0.60 |
| 1.80V | 43.3 | 30.7 | 23.2 | 13.9 | 7.43 | 3.40 | 2.42 | 1.10 | 0.57 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 94.0 | 64.8 | 51.7 | 29.2 | 16.7 | 7.74 | 5.58 | 2.54 | 1.33 |
| 1.65V | 89.9 | 62.4 | 50.8 | 28.3 | 16.2 | 7.57 | 5.48 | 2.52 | 1.29 |
| 1.70V | 86.0 | 59.9 | 48.0 | 27.3 | 15.8 | 7.34 | 5.42 | 2.43 | 1.24 |
| 1.75V | 82.0 | 57.6 | 45.1 | 26.4 | 15.2 | 7.10 | 5.12 | 2.33 | 1.19 |
| 1.80V | 77.9 | 55.1 | 42.6 | 25.4 | 14.8 | 6.81 | 4.90 | 2.20 | 1.11 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
