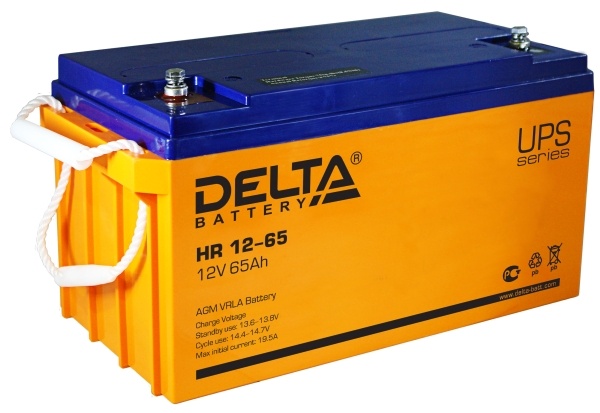

Батареи DELTA серии HR являются свинцово-кислотными, герметизированными, необслуживаемыми аккумуляторами с системой рекомбинации газов (VRLA). Произведены по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе). Благодаря данной технологии аккумуляторы не требуют долива дистиллята на протяжении всего срока службы.
Серия HR относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания, в т.ч. ЦОД, систем связи и другого оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |

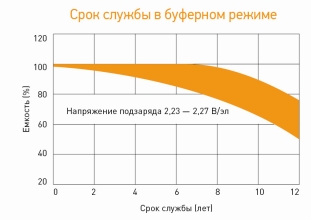

Срок службы | 10-12 лет |
| Номинальная емкость (25°С) |
10 часовой разряд (6.5 А; 1.80 В/эл)
| 65 Ач |
5 часовой разряд (11.3 А; 1.75 В/эл) | 56.5 Ач |
1 часовой разряд (41.9 А; 1.65 В/эл) | 41.9 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 6 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 650 А (5с) |
| Циклический режим (2.4÷2.45 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2,27÷2.3 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
B | Тип клемм
под болт M6 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 215 | 160 | 125 | 70.5 | 53.0 | 44.2 | 17.7 | 12.1 | 7.01 |
| 1.65V | 203 | 151 | 116 | 68.0 | 52.8 | 41.9 | 17.1 | 11.7 | 6.90 |
| 1.70V | 191 | 143 | 114 | 66.3 | 50.1 | 41.5 | 16.9 | 11.5 | 6.76 |
| 1.75V | 178 | 132 | 108 | 66.2 | 49.8 | 40.9 | 16.7 | 11.3 | 6.61 |
| 1.80V | 165 | 120 | 100 | 61.8 | 47.3 | 38.3 | 16.3 | 11.1 | 6.50 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 381 | 282 | 222 | 132 | 98.0 | 80.8 | 34.5 | 22.8 | 13.1 |
| 1.65V | 359 | 267 | 206 | 127 | 96.5 | 79.0 | 33.8 | 22.6 | 12.9 |
| 1.70V | 337 | 252 | 197 | 118 | 94.5 | 77.2 | 33.7 | 22.4 | 12.8 |
| 1.75V | 315 | 237 | 193 | 116 | 92.4 | 75.4 | 32.4 | 22.0 | 12.7 |
| 1.80V | 294 | 220 | 183 | 114 | 91.2 | 75.0 | 31.7 | 21.7 | 12.6 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
