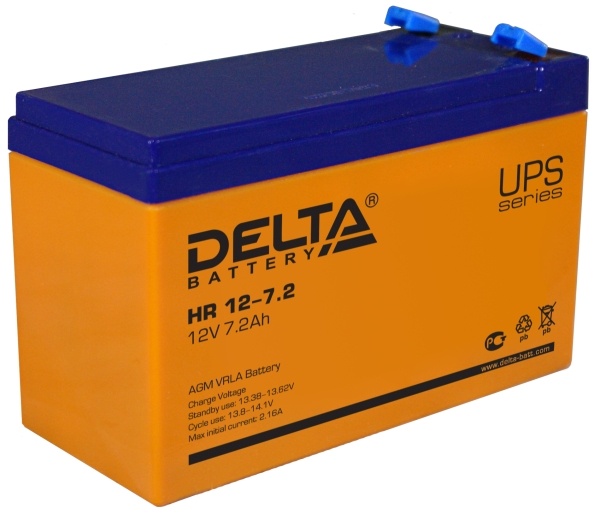

Батареи DELTA серии HR являются свинцово-кислотными, герметизированными, необслуживаемыми аккумуляторами с системой рекомбинации газов (VRLA). Произведены по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе). Благодаря данной технологии аккумуляторы не требуют долива дистиллята на протяжении всего срока службы.
Серия HR относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания, в т.ч. ЦОД, систем связи и другого оборудования.

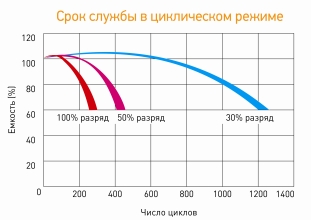

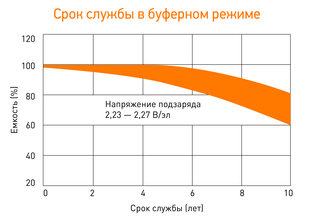

Срок службы в
буферном режиме 8 лет, в циклическом - 280 циклов при 100% глубине разряда.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 8 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.36 А; 1.75 В/эл)
| 7.2 Ач |
10 часовой разряд (0.69 А; 1.75 В/эл) | 6.9 Ач |
5 часовой разряд (1.16 А; 1.75 В/эл) | 5.8 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 22 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|

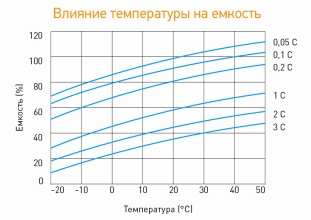

Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 105 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
D | Тип клемм
нож F2 |
|
|
|

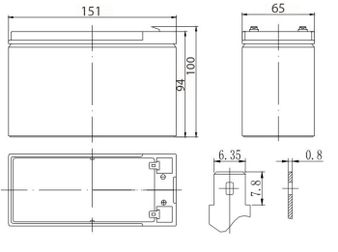

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 30.0 | 18.8 | 15.3 | 8.50 | 4.80 | 1.88 | 1.29 | 0.71 | 0.38 |
| 1.65V | 28.4 | 17.9 | 14.6 | 8.15 | 4.63 | 1.82 | 1.25 | 0.70 | 0.38 |
| 1.70V | 26.8 | 17.0 | 13.9 | 7.86 | 4.44 | 1.76 | 1.20 | 0.70 | 0.37 |
| 1.75V | 25.2 | 16.0 | 13.2 | 7.56 | 4.25 | 1.69 | 1.16 | 0.69 | 0.36 |
| 1.80V | 24.1 | 15.3 | 12.5 | 7.18 | 4.04 | 1.64 | 1.12 | 0.67 | 0.35 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 56.1 | 35.8 | 28.1 | 15.5 | 9.30 | 3.68 | 2.38 | 1.33 | 0.71 |
| 1.65V | 53.2 | 34.0 | 27.0 | 14.9 | 8.90 | 3.59 | 2.34 | 1.33 | 0.71 |
| 1.70V | 50.4 | 32.2 | 25.9 | 14.3 | 8.53 | 3.49 | 2.30 | 1.33 | 0.70 |
| 1.75V | 48.5 | 30.8 | 24.8 | 13.7 | 8.28 | 3.38 | 2.25 | 1.32 | 0.69 |
| 1.80V | 47.3 | 29.7 | 24.0 | 13.0 | 7.92 | 3.27 | 2.19 | 1.31 | 0.69 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
