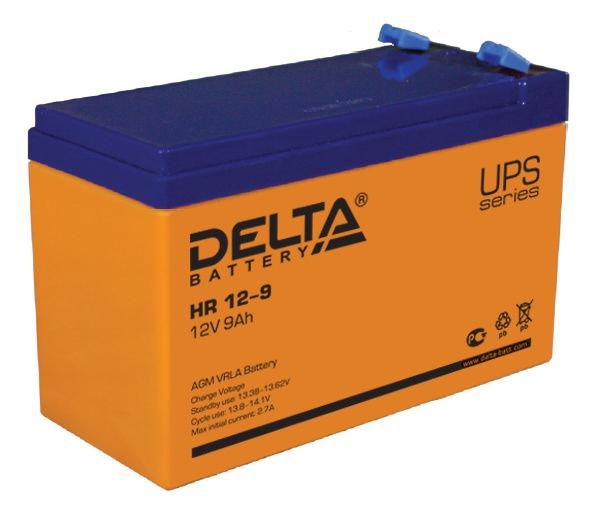

Батареи DELTA серии HR являются свинцово-кислотными, герметизированными, необслуживаемыми аккумуляторами с системой рекомбинации газов (VRLA). Произведены по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе). Благодаря данной технологии аккумуляторы не требуют долива дистиллята на протяжении всего срока службы.
Серия HR относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания, в т.ч. ЦОД, систем связи и другого оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 8 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.45 А; 1.75 В/эл)
| 9 Ач |
10 часовой разряд (0.86 А; 1.75 В/эл) | 8.6 Ач |
5 часовой разряд (1.57 А; 1.75 В/эл) | 7.85 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 11 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 135 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
D | Тип клемм
нож F2 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 36.1 | 25.2 | 19.3 | 11.6 | 6.66 | 2.59 | 1.62 | 0.88 | 0.47 |
| 1.65V | 34.6 | 24.3 | 18.5 | 11.1 | 6.42 | 2.53 | 1.61 | 0.87 | 0.47 |
| 1.70V | 33.1 | 23.3 | 17.7 | 10.5 | 6.18 | 2.46 | 1.59 | 0.87 | 0.46 |
| 1.75V | 31.6 | 22.2 | 16.9 | 9.86 | 5.94 | 2.39 | 1.57 | 0.86 | 0.45 |
| 1.80V | 30.0 | 21.2 | 16.1 | 9.21 | 5.68 | 2.32 | 1.55 | 0.85 | 0.44 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 74.1 | 47.2 | 35.1 | 22.0 | 12.4 | 4.84 | 3.27 | 1.73 | 0.87 |
| 1.65V | 70.5 | 45.6 | 34.0 | 20.8 | 12.0 | 4.79 | 3.24 | 1.71 | 0.87 |
| 1.70V | 66.9 | 43.9 | 32.9 | 20.0 | 11.5 | 4.74 | 3.21 | 1.71 | 0.85 |
| 1.75V | 63.3 | 42.2 | 31.8 | 19.2 | 11.0 | 4.69 | 3.18 | 1.69 | 0.83 |
| 1.80V | 59.7 | 40.5 | 30.7 | 18.4 | 10.5 | 4.64 | 3.15 | 1.68 | 0.83 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
