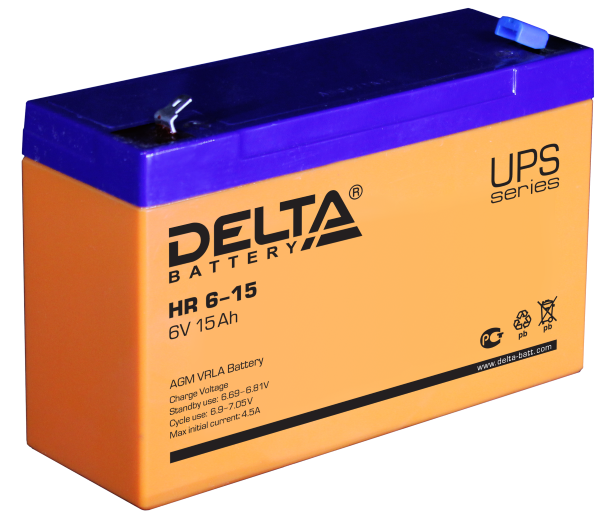

Батареи DELTA серии HR являются свинцово-кислотными, герметизированными, необслуживаемыми аккумуляторами с системой рекомбинации газов (VRLA). Произведены по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе). Благодаря данной технологии аккумуляторы не требуют долива дистиллята на протяжении всего срока службы.
Серия HR относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания, в т.ч. ЦОД, систем связи и другого оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 6 В |
Срок службы | 8 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.75 А; 1.75 В/эл)
| 15 Ач |
10 часовой разряд (1.35 А; 1.75 В/эл) | 13.5 Ач |
5 часовой разряд (2.11 А; 1.75 В/эл) | 10.6 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 10 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 175 А (5с) |

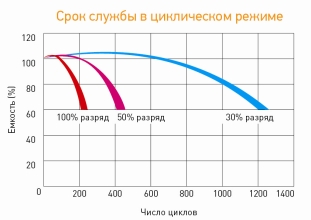

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 20 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
B | Тип клемм
нож F1 |
|
|
|

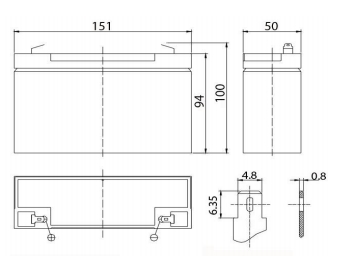

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 66.1 | 40.3 | 31.3 | 19.9 | 9.00 | 3.45 | 2.28 | 1.45 | 0.83 |
| 1.65V | 64.2 | 39.1 | 30.4 | 19.2 | 8.94 | 3.27 | 2.22 | 1.42 | 0.81 |
| 1.70V | 62.3 | 38.3 | 30.0 | 17.4 | 8.78 | 3.09 | 2.17 | 1.37 | 0.79 |
| 1.75V | 58.2 | 36.1 | 28.6 | 16.5 | 8.65 | 3.02 | 2.11 | 1.35 | 0.75 |
| 1.80V | 54.1 | 34.2 | 27.6 | 15.3 | 6.45 | 2.95 | 2.08 | 1.34 | 0.74 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 93.3 | 62.8 | 50.6 | 28.4 | 16.1 | 6.80 | 4.50 | 2.44 | 1.28 |
| 1.65V | 87.5 | 59.0 | 47.8 | 27.5 | 15.6 | 6.61 | 4.39 | 2.42 | 1.27 |
| 1.70V | 81.7 | 55.4 | 45.1 | 26.0 | 14.8 | 6.41 | 4.22 | 2.38 | 1.25 |
| 1.75V | 76.0 | 51.7 | 42.2 | 24.5 | 14.2 | 6.18 | 4.08 | 2.32 | 1.21 |
| 1.80V | 70.4 | 48.1 | 39.4 | 23.2 | 13.8 | 5.93 | 3.93 | 2.28 | 1.20 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
