Батареи DELTA серии HR являются свинцово-кислотными, герметизированными, необслуживаемыми аккумуляторами с системой рекомбинации газов (VRLA). Произведены по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе). Благодаря данной технологии аккумуляторы не требуют долива дистиллята на протяжении всего срока службы.
Серия HR относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания, в т.ч. ЦОД, систем связи и другого оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 6 В |
Срок службы | 8 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.225 А; 1.75 В/эл)
| 4.5 Ач |
10 часовой разряд (0.427 А; 1.75 В/эл) | 4.27 Ач |
5 часовой разряд (0.79 А; 1.75 В/эл) | 3.95 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 20 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 67.5 А (5с) |

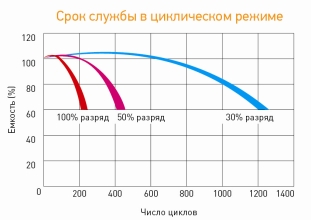

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 15 мВ/°С |

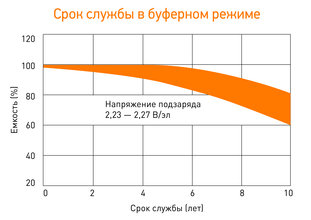

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 9.9 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
A | Тип клемм
нож F1 |
|
|
|

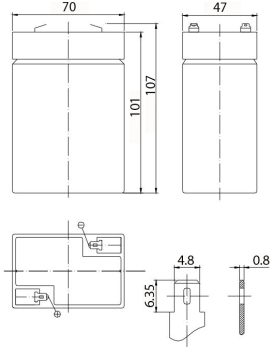

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 17.6 | 14.3 | 9.90 | 5.28 | 3.37 | 1.37 | 0.86 | 0.46 | 0.24 |
| 1.65V | 16.7 | 13.6 | 9.46 | 5.07 | 3.25 | 1.33 | 0.84 | 0.45 | 0.23 |
| 1.70V | 15.7 | 12.9 | 9.01 | 4.85 | 3.12 | 1.28 | 0.81 | 0.44 | 0.23 |
| 1.75V | 14.8 | 12.2 | 8.54 | 4.61 | 2.98 | 1.23 | 0.79 | 0.43 | 0.23 |
| 1.80V | 13.8 | 11.5 | 8.06 | 4.37 | 2.84 | 1.17 | 0.76 | 0.42 | 0.22 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 33.3 | 24.0 | 18.7 | 11.0 | 6.67 | 2.59 | 1.73 | 0.91 | 0.45 |
| 1.65V | 31.3 | 22.6 | 17.7 | 10.5 | 6.39 | 2.53 | 1.70 | 0.90 | 0.45 |
| 1.70V | 29.2 | 21.2 | 16.6 | 9.89 | 6.09 | 2.46 | 1.67 | 0.89 | 0.44 |
| 1.75V | 27.2 | 19.8 | 15.6 | 9.31 | 5.79 | 2.39 | 1.63 | 0.87 | 0.44 |
| 1.80V | 25.2 | 18.4 | 14.6 | 8.73 | 5.48 | 2.31 | 1.59 | 0.86 | 0.43 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
