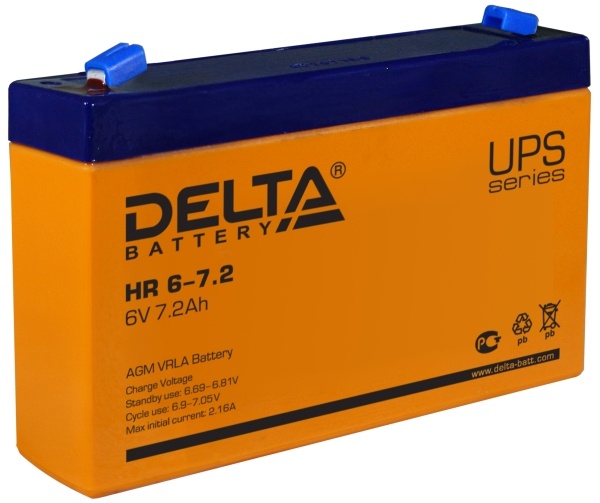

Батареи DELTA серии HR являются свинцово-кислотными, герметизированными, необслуживаемыми аккумуляторами с системой рекомбинации газов (VRLA). Произведены по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе). Благодаря данной технологии аккумуляторы не требуют долива дистиллята на протяжении всего срока службы.
Серия HR относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания, в т.ч. ЦОД, систем связи и другого оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 6 В |
Срок службы | 8 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.36 А; 1.75 В/эл)
| 7.2 Ач |
10 часовой разряд (0.65 А; 1.75 В/эл) | 6.5 Ач |
5 часовой разряд (1.2 А; 1.75 В/эл) | 6 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 14 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 108 А (5с) |

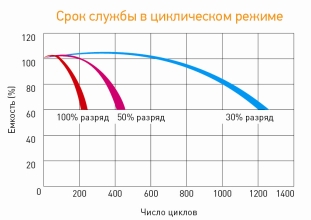

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 15 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 9.9 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
B | Тип клемм
нож F1 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 28.1 | 17.3 | 14.0 | 8.05 | 4.70 | 1.82 | 1.29 | 0.66 | 0.37 |
| 1.65V | 26.4 | 16.8 | 13.7 | 7.85 | 4.65 | 1.79 | 1.26 | 0.66 | 0.37 |
| 1.70V | 25.5 | 16.4 | 13.4 | 7.70 | 4.57 | 1.75 | 1.25 | 0.66 | 0.37 |
| 1.75V | 23.7 | 15.9 | 13.1 | 7.45 | 4.46 | 1.70 | 1.20 | 0.65 | 0.36 |
| 1.80V | 21.2 | 15.4 | 12.3 | 7.00 | 4.30 | 1.64 | 1.19 | 0.65 | 0.36 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 53.3 | 34.0 | 27.9 | 16.0 | 9.37 | 3.60 | 2.25 | 1.19 | 0.71 |
| 1.65V | 51.6 | 33.3 | 27.4 | 15.6 | 9.28 | 3.56 | 2.23 | 1.18 | 0.71 |
| 1.70V | 50.0 | 32.5 | 26.7 | 15.3 | 9.12 | 3.50 | 2.20 | 1.18 | 0.71 |
| 1.75V | 46.5 | 31.4 | 26.0 | 14.8 | 8.86 | 3.38 | 2.17 | 1.18 | 0.69 |
| 1.80V | 41.0 | 30.3 | 24.5 | 14.0 | 8.55 | 3.25 | 2.12 | 1.17 | 0.69 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
