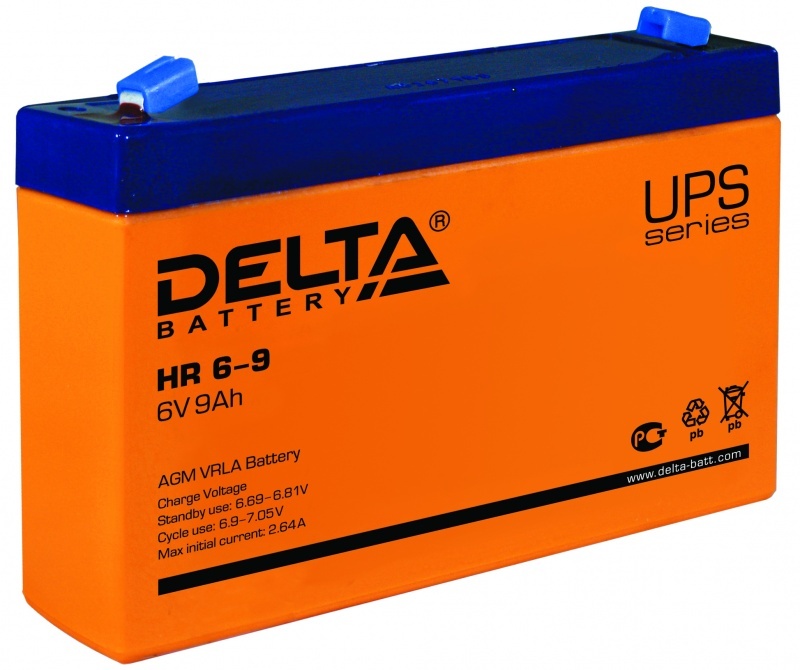

Батареи DELTA серии HR являются свинцово-кислотными, герметизированными, необслуживаемыми аккумуляторами с системой рекомбинации газов (VRLA). Произведены по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе). Благодаря данной технологии аккумуляторы не требуют долива дистиллята на протяжении всего срока службы.
Серия HR относится к линейке DELTA UPS series, разработанной специально для использования в источниках бесперебойного питания, в т.ч. ЦОД, систем связи и другого оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 6 В |
Срок службы | 8 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.45 А; 1.75 В/эл)
| 9 Ач |
20 часовой разряд (0.44 А; 1.80 В/эл) | 8.8 Ач |
5 часовой разряд (1.48 А; 1.75 В/эл) | 7.4 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 11 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60°C |
Заряд | -10÷60°C |
Хранение | -20÷60°C |
Макс. разрядный ток (25°С) | 135 А (5с) |

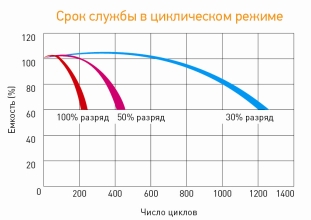

| Циклический режим (2.3÷2.36 В/эл) |
Температурная компенсация | 15 мВ/°С |
| Буферный режим (2.23÷2.28 В/эл) |
Температурная компенсация | 10 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
B | Тип клемм
нож F1 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60 | 36.1 | 26.0 | 17.5 | 9.88 | 5.78 | 2.40 | 1.58 | 0.86 | 0.46 |
| 1.65 | 34.1 | 25.0 | 16.4 | 9.80 | 5.70 | 2.35 | 1.57 | 0.85 | 0.46 |
| 1.70 | 33.0 | 24.6 | 15.5 | 9.70 | 5.68 | 2.25 | 1.52 | 0.84 | 0.45 |
| 1.75 | 30.8 | 23.5 | 14.6 | 9.60 | 5.65 | 2.20 | 1.48 | 0.82 | 0.45 |
| 1.80 | 29.0 | 22.7 | 14.5 | 9.50 | 5.55 | 2.15 | 1.41 | 0.81 | 0.44 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60 | 68.3 | 43.3 | 36.7 | 20.7 | 11.5 | 4.50 | 3.00 | 1.69 | 0.92 |
| 1.65 | 67.7 | 42.8 | 36.0 | 20.5 | 11.4 | 4.49 | 2.93 | 1.69 | 0.92 |
| 1.70 | 64.9 | 42.7 | 35.6 | 20.2 | 11.4 | 4.46 | 2.90 | 1.68 | 0.91 |
| 1.75 | 59.9 | 42.5 | 34.7 | 19.8 | 11.3 | 4.37 | 2.87 | 1.68 | 0.91 |
| 1.80 | 52.6 | 38.5 | 33.3 | 19.0 | 11.3 | 4.17 | 2.83 | 1.65 | 0.89 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
