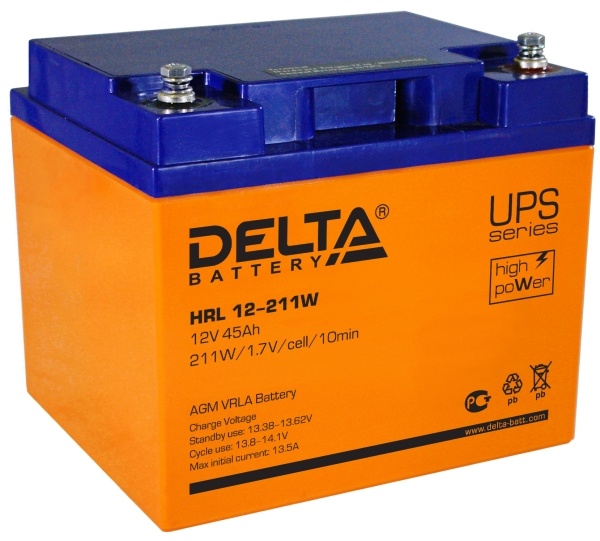

DELTA серии HRL-W - высокотехнологичные свинцово-кислотные аккумуляторы для современных систем бесперебойного питания ответственных потребителей. Являются необслуживаемыми батареями, произведенными по AGM технологии с системой рекомбинации газов (VRLA). Серия HRL-W обладает повышенной токоотдачей благодаря использованию при производстве более толстых электродов, а также высокотехнологичных составов с применением структурных агентов в активной массе.
Серия HRL-W относится к линейке DELTA UPS series, разработанной специально для использования в «тяжелых» системах бесперебойного питания ЦОД, систем связи и иного высокотехнологичного оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 12 лет |
| Номинальная емкость (25°С) |
10 мин.разряд постоянной мощностью до 1.70 В/эл | 211 Вт |
20 часовой разряд (2.331 А; 1.75 В/эл) | 46.62 Ач |
10 часовой разряд (4.5 А; 1.80 В/эл) | 45 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 6.1 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 410 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
Корпус
E | Тип клемм
под болт M6 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 192 | 131 | 101 | 59.9 | 44.4 | 34.2 | 13.2 | 9.28 | 5.06 |
| 1.65V | 180 | 123 | 95.8 | 56.8 | 42.2 | 32.7 | 12.6 | 8.90 | 4.88 |
| 1.70V | 169 | 116 | 90.5 | 53.7 | 40.1 | 31.1 | 12.1 | 8.53 | 4.70 |
| 1.75V | 157 | 109 | 85.3 | 50.7 | 38.0 | 29.5 | 11.5 | 8.18 | 4.54 |
| 1.80V | 150 | 105 | 82.3 | 49.3 | 37.0 | 28.9 | 11.3 | 8.05 | 4.50 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 340 | 228 | 180 | 105 | 76.4 | 60.9 | 23.6 | 16.7 | 9.02 |
| 1.65V | 326 | 219 | 174 | 102 | 74.2 | 59.2 | 23.0 | 16.4 | 8.86 |
| 1.70V | 312 | 211 | 168 | 98.5 | 71.9 | 57.5 | 22.5 | 16.0 | 8.73 |
| 1.75V | 296 | 202 | 162 | 95.0 | 69.6 | 55.9 | 22.0 | 15.7 | 8.63 |
| 1.80V | 282 | 193 | 155 | 91.6 | 67.3 | 54.2 | 21.4 | 15.3 | 8.48 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
