DELTA серии HRL-W - высокотехнологичные свинцово-кислотные аккумуляторы для современных систем бесперебойного питания ответственных потребителей. Являются необслуживаемыми батареями, произведенными по AGM технологии с системой рекомбинации газов (VRLA). Серия HRL-W обладает повышенной токоотдачей благодаря использованию при производстве более толстых электродов, а также высокотехнологичных составов с применением структурных агентов в активной массе.
Серия HRL-W относится к линейке DELTA UPS series, разработанной специально для использования в «тяжелых» системах бесперебойного питания ЦОД, систем связи и иного высокотехнологичного оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 12 лет |
| Номинальная емкость (25°С) |
10 мин.разряд постоянной мощностью до 1.70 В/эл | 260 Вт |
20 часовой разряд (2.897 А; 1.75 В/эл) | 57.94 Ач |
10 часовой разряд (5.5 А; 1.80 В/эл) | 55 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 5.8 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 550 А (5с) |

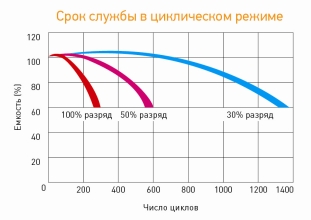

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

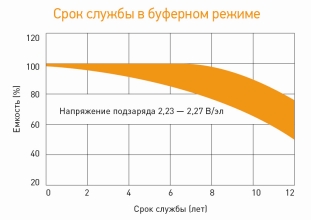

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения

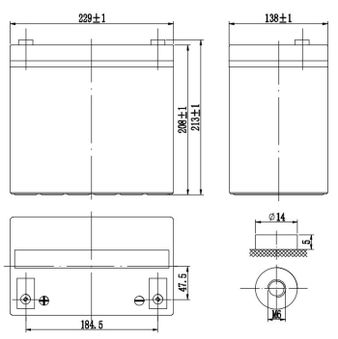

Корпус
B | Тип клемм
под болт M6 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 206 | 156 | 121 | 77.5 | 57.2 | 45.7 | 17.7 | 11.8 | 6.20 |
| 1.65V | 194 | 147 | 114 | 73.5 | 54.5 | 43.6 | 17.0 | 11.3 | 5.98 |
| 1.70V | 182 | 138 | 109 | 69.5 | 51.7 | 41.5 | 16.2 | 10.8 | 5.76 |
| 1.75V | 169 | 130 | 103 | 65.5 | 49.0 | 39.4 | 15.5 | 10.4 | 5.56 |
| 1.80V | 162 | 124 | 99.1 | 63.8 | 47.7 | 38.4 | 15.2 | 10.2 | 5.50 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 384 | 281 | 216 | 131 | 100.0 | 80.3 | 32.1 | 20.9 | 10.9 |
| 1.65V | 367 | 270 | 208 | 127 | 96.5 | 78.1 | 31.2 | 20.4 | 10.7 |
| 1.70V | 351 | 260 | 200 | 123 | 93.9 | 75.9 | 30.5 | 20.0 | 10.5 |
| 1.75V | 335 | 249 | 193 | 119 | 90.4 | 73.7 | 29.8 | 19.6 | 10.4 |
| 1.80V | 318 | 239 | 185 | 114 | 87.9 | 71.5 | 29.0 | 19.1 | 10.2 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
