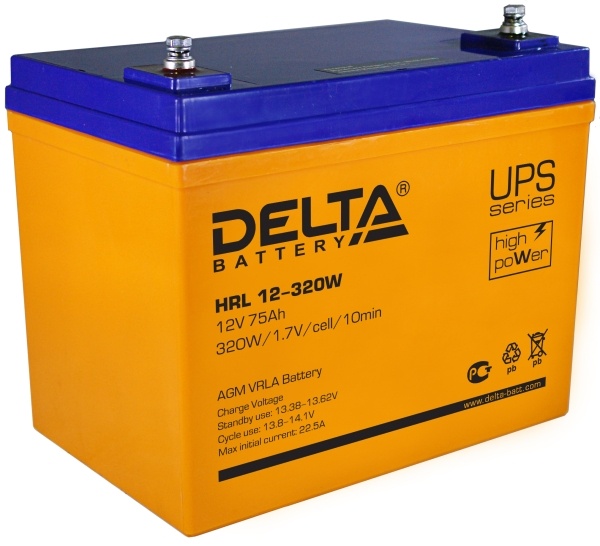

DELTA серии HRL-W - высокотехнологичные свинцово-кислотные аккумуляторы для современных систем бесперебойного питания ответственных потребителей. Являются необслуживаемыми батареями, произведенными по AGM технологии с системой рекомбинации газов (VRLA). Серия HRL-W обладает повышенной токоотдачей благодаря использованию при производстве более толстых электродов, а также высокотехнологичных составов с применением структурных агентов в активной массе.
Серия HRL-W относится к линейке DELTA UPS series, разработанной специально для использования в «тяжелых» системах бесперебойного питания ЦОД, систем связи и иного высокотехнологичного оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 12 лет |
| Номинальная емкость (25°С) |
10 мин.разряд постоянной мощностью до 1.70 В/эл | 320 Вт |
20 часовой разряд (3.849 А; 1.75 В/эл) | 76.98 Ач |
10 часовой разряд (7.5 А; 1.80 В/эл) | 75 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 5.2 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 700 А (5с) |

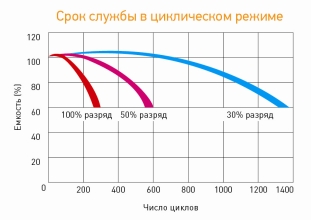

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

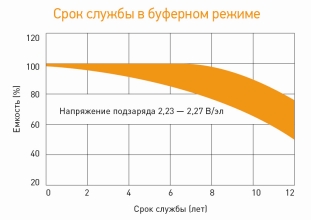

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения

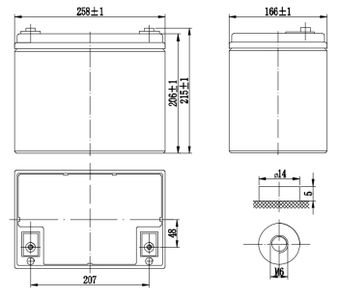

Корпус
B | Тип клемм
под болт M6 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 254 | 191 | 149 | 95.4 | 70.5 | 56.2 | 21.9 | 16.3 | 8.44 |
| 1.65V | 239 | 180 | 141 | 90.4 | 67.0 | 53.7 | 21.0 | 15.6 | 8.15 |
| 1.70V | 223 | 170 | 134 | 85.5 | 63.6 | 51.0 | 20.1 | 15.0 | 7.85 |
| 1.75V | 208 | 160 | 126 | 80.7 | 60.2 | 48.4 | 19.2 | 14.4 | 7.58 |
| 1.80V | 199 | 153 | 122 | 78.6 | 58.7 | 47.4 | 18.9 | 14.1 | 7.50 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 472 | 346 | 265 | 162 | 123 | 98.9 | 39.3 | 29.9 | 15.2 |
| 1.65V | 452 | 333 | 256 | 157 | 119 | 96.2 | 38.4 | 29.2 | 15.0 |
| 1.70V | 432 | 320 | 246 | 152 | 116 | 93.5 | 37.5 | 28.6 | 14.7 |
| 1.75V | 412 | 307 | 238 | 146 | 111 | 90.7 | 36.6 | 28.0 | 14.6 |
| 1.80V | 391 | 294 | 228 | 141 | 108 | 88.0 | 35.7 | 27.4 | 14.3 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
