DELTA серии HRL-W - высокотехнологичные свинцово-кислотные аккумуляторы для современных систем бесперебойного питания ответственных потребителей. Являются необслуживаемыми батареями, произведенными по AGM технологии с системой рекомбинации газов (VRLA). Серия HRL-W обладает повышенной токоотдачей благодаря использованию при производстве более толстых электродов, а также высокотехнологичных составов с применением структурных агентов в активной массе.
Серия HRL-W относится к линейке DELTA UPS series, разработанной специально для использования в «тяжелых» системах бесперебойного питания ЦОД, систем связи и иного высокотехнологичного оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 12 лет |
| Номинальная емкость (25°С) |
10 мин.разряд постоянной мощностью до 1.70 В/эл | 370 Вт |
20 часовой разряд (4.19 А; 1.75 В/эл) | 83.8 Ач |
10 часовой разряд (8 А; 1.80 В/эл) | 80 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 4.7 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 750 А (5с) |

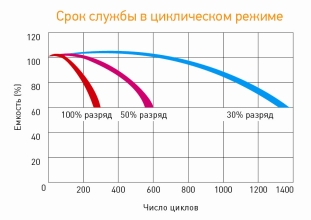

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

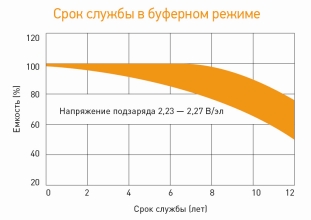

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения

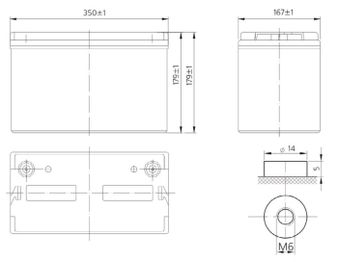

Корпус
B | Тип клемм
под болт M6 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 293 | 225 | 179 | 110 | 80.1 | 65.2 | 25.6 | 18.1 | 9.01 |
| 1.65V | 276 | 213 | 170 | 105 | 76.2 | 62.2 | 24.5 | 17.3 | 8.68 |
| 1.70V | 258 | 201 | 161 | 99.3 | 72.3 | 59.2 | 23.4 | 16.6 | 8.38 |
| 1.75V | 241 | 188 | 151 | 93.6 | 68.5 | 56.2 | 22.3 | 15.9 | 8.09 |
| 1.80V | 231 | 181 | 146 | 91.2 | 66.8 | 54.9 | 21.9 | 15.7 | 8.00 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 543 | 400 | 307 | 189 | 141 | 111 | 45.5 | 32.7 | 15.9 |
| 1.65V | 520 | 384 | 296 | 182 | 137 | 108 | 44.3 | 31.9 | 15.6 |
| 1.70V | 497 | 370 | 286 | 177 | 133 | 105 | 43.3 | 31.3 | 15.4 |
| 1.75V | 473 | 355 | 275 | 171 | 128 | 102 | 42.4 | 30.7 | 15.3 |
| 1.80V | 450 | 340 | 264 | 164 | 124 | 99.2 | 41.2 | 29.9 | 15.0 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
