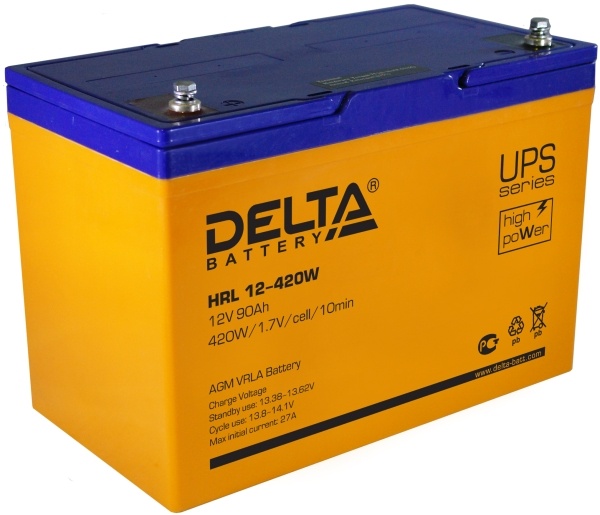

DELTA серии HRL-W - высокотехнологичные свинцово-кислотные аккумуляторы для современных систем бесперебойного питания ответственных потребителей. Являются необслуживаемыми батареями, произведенными по AGM технологии с системой рекомбинации газов (VRLA). Серия HRL-W обладает повышенной токоотдачей благодаря использованию при производстве более толстых электродов, а также высокотехнологичных составов с применением структурных агентов в активной массе.
Серия HRL-W относится к линейке DELTA UPS series, разработанной специально для использования в «тяжелых» системах бесперебойного питания ЦОД, систем связи и иного высокотехнологичного оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 12 лет |

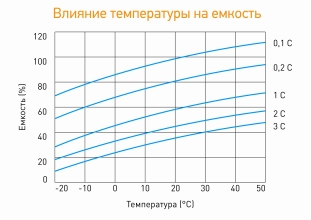

| Номинальная емкость (25°С) |
10 мин.разряд постоянной мощностью до 1.70 В/эл | 420 Вт |
20 часовой разряд (4.71 А; 1.75 В/эл) | 94.2 Ач |
10 часовой разряд (9 А; 1.80 В/эл) | 90 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 4.2 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 800 А (5с) |

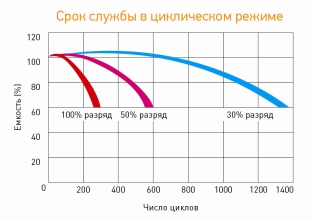

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

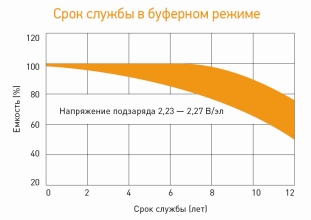

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения

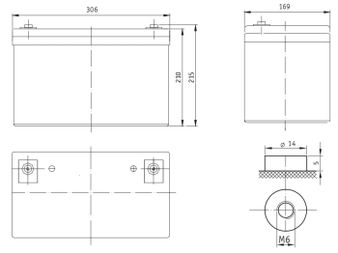

Корпус
B | Тип клемм
под болт M6 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 332 | 254 | 205 | 125 | 92.8 | 71.4 | 29.9 | 20.2 | 10.1 |
| 1.65V | 313 | 241 | 195 | 119 | 88.3 | 68.2 | 28.7 | 19.4 | 9.77 |
| 1.70V | 294 | 227 | 184 | 112 | 83.7 | 64.8 | 27.4 | 18.6 | 9.41 |
| 1.75V | 273 | 213 | 173 | 106 | 79.2 | 61.5 | 26.2 | 17.8 | 9.10 |
| 1.80V | 263 | 205 | 167 | 103 | 77.4 | 60.2 | 25.7 | 17.5 | 9.00 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 621 | 454 | 356 | 223 | 163 | 127 | 54.1 | 37.0 | 18.3 |
| 1.65V | 597 | 436 | 343 | 216 | 159 | 124 | 52.9 | 36.2 | 18.0 |
| 1.70V | 570 | 420 | 331 | 209 | 154 | 121 | 51.7 | 35.5 | 17.8 |
| 1.75V | 534 | 403 | 319 | 201 | 149 | 117 | 50.5 | 34.8 | 17.5 |
| 1.80V | 517 | 386 | 306 | 194 | 144 | 113 | 49.2 | 33.9 | 17.2 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
