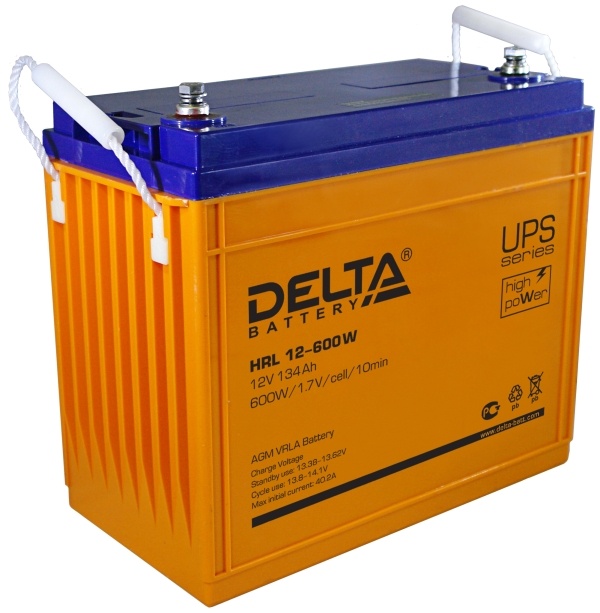

DELTA серии HRL-W - высокотехнологичные свинцово-кислотные аккумуляторы для современных систем бесперебойного питания ответственных потребителей. Являются необслуживаемыми батареями, произведенными по AGM технологии с системой рекомбинации газов (VRLA). Серия HRL-W обладает повышенной токоотдачей благодаря использованию при производстве более толстых электродов, а также высокотехнологичных составов с применением структурных агентов в активной массе.
Серия HRL-W относится к линейке DELTA UPS series, разработанной специально для использования в «тяжелых» системах бесперебойного питания ЦОД, систем связи и иного высокотехнологичного оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 12 лет |
| Номинальная емкость (25°С) |
10 мин.разряд постоянной мощностью до 1.70 В/эл | 600 Вт |
20 часовой разряд (7 А; 1.75 В/эл) | 140 Ач |
10 часовой разряд (13.4 А; 1.80 В/эл) | 134 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 3.5 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|

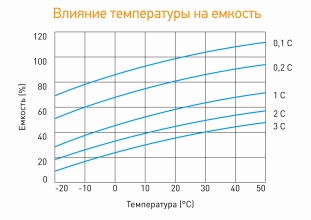

Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 950 А (5с) |

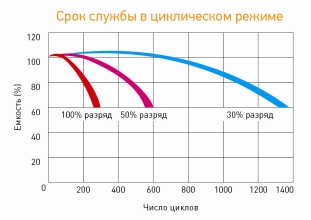

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

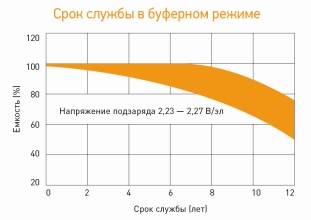

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения

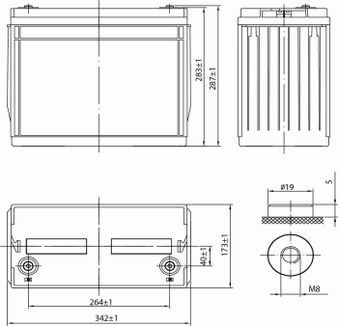

Корпус
B | Тип клемм
под болт М8 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 456 | 355 | 289 | 191 | 137 | 105 | 38.2 | 25.9 | 15.0 |
| 1.65V | 431 | 337 | 274 | 181 | 129 | 100 | 36.5 | 24.8 | 14.4 |
| 1.70V | 405 | 318 | 257 | 172 | 122 | 96.0 | 35.2 | 24.0 | 14.0 |
| 1.75V | 376 | 298 | 243 | 162 | 116 | 91.0 | 33.6 | 23.0 | 13.5 |
| 1.80V | 360 | 286 | 233 | 157 | 113 | 89.0 | 33.0 | 22.6 | 13.4 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 871 | 648 | 524 | 338 | 248 | 189 | 70.5 | 47.5 | 26.5 |
| 1.65V | 836 | 624 | 505 | 326 | 241 | 186 | 69.2 | 46.7 | 26.4 |
| 1.70V | 799 | 600 | 487 | 316 | 233 | 182 | 68.5 | 46.4 | 26.3 |
| 1.75V | 745 | 568 | 469 | 305 | 226 | 177 | 65.2 | 44.5 | 26.1 |
| 1.80V | 716 | 544 | 450 | 294 | 218 | 173 | 64.1 | 44.0 | 26.1 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
