DELTA серии HRL-W - высокотехнологичные свинцово-кислотные аккумуляторы для современных систем бесперебойного питания ответственных потребителей. Являются необслуживаемыми батареями, произведенными по AGM технологии с системой рекомбинации газов (VRLA). Серия HRL-W обладает повышенной токоотдачей благодаря использованию при производстве более толстых электродов, а также высокотехнологичных составов с применением структурных агентов в активной массе.
Серия HRL-W относится к линейке DELTA UPS series, разработанной специально для использования в «тяжелых» системах бесперебойного питания ЦОД, систем связи и иного высокотехнологичного оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 12 лет |
| Номинальная емкость (25°С) |
10 мин.разряд постоянной мощностью до 1.70 В/эл | 650 Вт |
20 часовой разряд (7.86 А; 1.75 В/эл) | 157.2 Ач |
10 часовой разряд (15 А; 1.80 В/эл) | 150 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 2.9 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 1000 А (5с) |

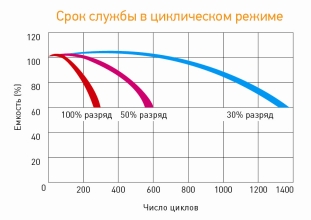

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

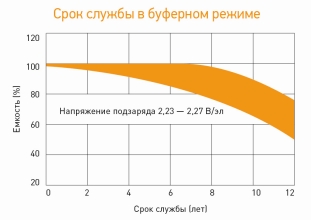

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
Корпус
B | Тип клемм
под болт М8 |
|
|
|

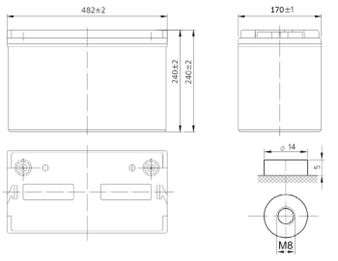

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 515 | 394 | 327 | 218 | 157 | 121 | 44.7 | 30.0 | 16.9 |
| 1.65V | 486 | 374 | 310 | 208 | 148 | 116 | 43.0 | 28.8 | 16.3 |
| 1.70V | 456 | 352 | 293 | 196 | 141 | 110 | 41.2 | 27.7 | 15.8 |
| 1.75V | 424 | 330 | 276 | 186 | 134 | 104 | 39.2 | 26.5 | 15.2 |
| 1.80V | 406 | 318 | 266 | 180 | 130 | 102 | 38.5 | 26.0 | 15.0 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 977 | 702 | 589 | 387 | 286 | 221 | 81.6 | 54.1 | 30.2 |
| 1.65V | 912 | 676 | 567 | 374 | 278 | 214 | 79.9 | 53.1 | 29.8 |
| 1.70V | 873 | 650 | 547 | 363 | 269 | 209 | 78.3 | 52.2 | 29.5 |
| 1.75V | 789 | 623 | 526 | 350 | 261 | 203 | 76.2 | 50.9 | 29.0 |
| 1.80V | 748 | 597 | 506 | 337 | 252 | 196 | 74.2 | 49.7 | 28.5 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
