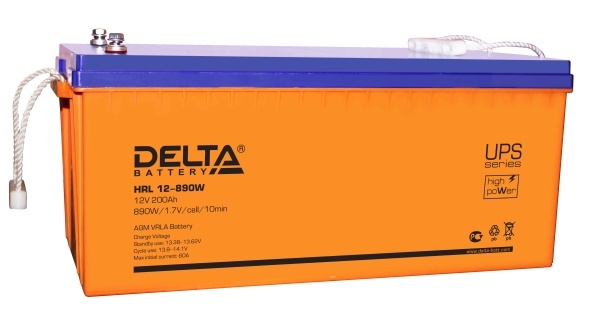

DELTA серии HRL-W - высокотехнологичные свинцово-кислотные аккумуляторы для современных систем бесперебойного питания ответственных потребителей. Являются необслуживаемыми батареями, произведенными по AGM технологии с системой рекомбинации газов (VRLA). Серия HRL-W обладает повышенной токоотдачей благодаря использованию при производстве более толстых электродов, а также высокотехнологичных составов с применением структурных агентов в активной массе.
Серия HRL-W относится к линейке DELTA UPS series, разработанной специально для использования в «тяжелых» системах бесперебойного питания ЦОД, систем связи и иного высокотехнологичного оборудования.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |

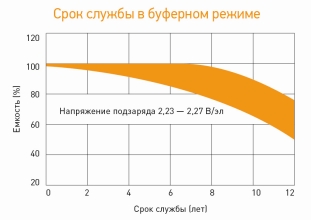

Срок службы | 12 лет |
| Номинальная емкость (25°С) |
10 мин.разряд постоянной мощностью до 1.70 В/эл | 890 Вт |
20 часовой разряд (10.8 А; 1.75 В/эл) | 216 Ач |
10 часовой разряд (20 А; 1.80 В/эл) | 200 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 2.2 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 1300 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
Корпус
F | Тип клемм
под болт М8 |
|
|
|

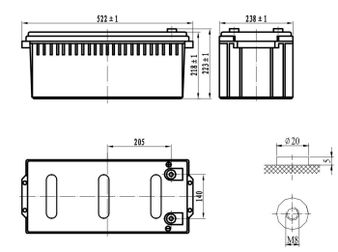

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 703 | 565 | 461 | 300 | 219 | 169 | 72.4 | 44.5 | 22.5 |
| 1.65V | 661 | 534 | 437 | 284 | 209 | 162 | 69.5 | 42.8 | 21.7 |
| 1.70V | 621 | 503 | 413 | 269 | 198 | 153 | 66.2 | 40.9 | 20.9 |
| 1.75V | 577 | 472 | 389 | 253 | 187 | 146 | 63.4 | 39.3 | 20.2 |
| 1.80V | 554 | 455 | 376 | 247 | 182 | 143 | 62.3 | 38.7 | 20.0 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 1223 | 961 | 784 | 512 | 371 | 294 | 130 | 79.5 | 39.5 |
| 1.65V | 1203 | 926 | 756 | 495 | 360 | 286 | 127 | 78.0 | 39.0 |
| 1.70V | 1187 | 890 | 729 | 479 | 349 | 278 | 124 | 76.2 | 38.3 |
| 1.75V | 1061 | 853 | 702 | 462 | 338 | 270 | 122 | 74.9 | 37.9 |
| 1.80V | 980 | 818 | 674 | 445 | 326 | 261 | 118 | 73.0 | 37.1 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
