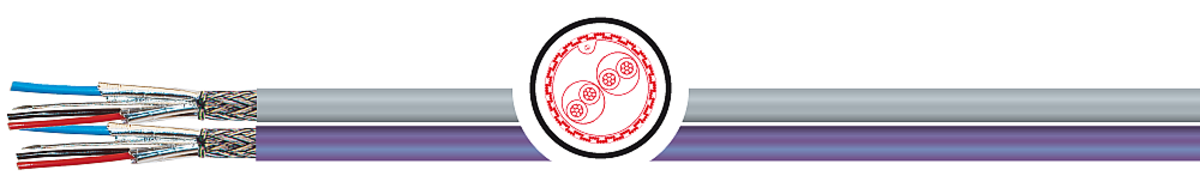

DeviceNet™ 120 Ω Trunk & Drop UL/CSA
Производитель —
Оценка (средняя 0)
Применение
Кабель для промышленной системы DeviceNet™ в области автоматизации производ- ства для надежной передачи данных и эл. энергии (напр. между датчиками, приводн. механизмами и контроллерами), для стационарной установки и гибкого применения....
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — DeviceNet™ 120 Ω Trunk & Drop UL/CSA
Применение
Кабель для промышленной системы DeviceNet™ в области автоматизации производ- ства для надежной передачи данных и эл. энергии (напр. между датчиками, приводн. механизмами и контроллерами), для стационарной установки и гибкого применения.
DeviceNet™ это одна из разработанных Allen Bradley (Rockwell AutОмation), основанная на утвержденной технологии системы CAN.
Стандарт в соответствии с техническими требованиями ODVA
Особенности
- в значит. степени устойчивы к жирам, охлаждающей жидкости, смазывающим в-вам
- маслостойкость: согл. DIN EN 60811-2-1 (только минерал.масла)
- стойкость к ультрафиолетовым лучам
- экран обеспечивает оптимальную ЭМС совместимость
- макс. длины кабельных линий bus сегмента при установленных скоростях передачи данных как кабеля питания:
Trunk - thick: 125 кбит/с-макс.500м | 250 кбит/с-макс.250м | 0,5 Mбит/с-макс.100м/
125 кбит/с-макс.100м | 250 кбит/с-макс.100м | 0,5 Mбит/с-макс.100м
Характеристики кабеля DeviceNet™ 120 Ω Trunk & Drop UL/CSA
| Оболочка наружная | ПВХ |
| Изоляция | BUSжилы: вспененный полиэтилен, жилы питания:ПВХ |
| Маркировка жил | BUSжилы: син, бел; жилы питания: крас, черн |
| Маркировка кабеля | |
| Маслостойкость | согл DIN EN 60811-2-1 (только минерал. масла) |
| Минимальный радиус изгиба (подвижный) | 15 x d |
| Минимальный радиус изгиба (стационарный) | 7,5 x d |
| Номинальное напряжение | 300 В (не для высокого напряжения) |
| Волновое сопротивление | 120 Ω +/- 12 Ω |
| Испытательное напряжение | 1,5 кВ |
| Ёмкость | ном.40 нФ/км |
| Нормы | UL/CSA - (Trunk Cable) cULus 300B, 75°C, CMG/PLTC/ SunRes/OilRes & cURus 600B, 60°C | (Drop Cable) cULus 300B, 75°C, CMG/CL2/SunRes/OilRes & cURus 600B, 60°C |
| Общая скрутка | послойный повив пар |
| Общий экран | медная луженая оплетка, с заземляющим луженым проводником |
| Проводник | медный луженый многопроволочный |
| Рабочая температура (подвижный) | -10 °C / +70 °C |
| Рабочая температура (стационарный) | -40 °C / +80 °C |
| Свойства изоляции | не распространяет горение IEC 60332-3-24(кат.C), FT4 |
| Сопротивление проводника | |
| Сопротивление шлейфа | макс. 181,8 Ω/км - AWG24, макс. 114,8 Ω/км - AWG22, макс. 45,4 Ω/км - AWG18, макс. 22,6 Ω/км - AWG15 |
| Способ скрутки | жилы скручены в пары |
| Стандарт | |
| Структура проводника | 19-ти проволочный |
| Цвет оболочки | фиолетовый RAL 4001 (VT) или серый RAL 7001 (GY) |
| Экран | пары в алюминиевой ламин фольге, покрытие 100% |
Примечание
- RoHS-konform
- Соответствует DESINA (фиолетовый)
- Cоответствует директиве 2014/35/EU CE ("Директива о низковольтном оборудовании" ЕС)
- LABS-/отсутствие кремнийорганической резины (при производстве)
- ODVA - Open DeviceNet Vendors Association (Oткрытая Aссоциация Поставщиков DeviceNet)
