Узлы учета топлива, дозаторы нефтепродуктов и агрессивных жидкостей

Современные предприятия, использующие в своих процессах приборы учета (расходомеры, уровнемеры), заинтересованы в точном учете расхода жидкостей. Используемые датчики периодически необходимо проверять и настраивать, чтобы быть полностью уверенным, что в каждый момент времени система выдает точные показания. На сегодняшний день предприятия используют «дедовские способы» калибровки приборов учета т.е. дозируют либо с помощью технически несовершенных способов, либо вообще вручную, «на глазок», а ошибки в дозировке приводят к большим погрешностям измерений, что сводит на «нет» использование высокоточных дорогих приборов учета и как следствие ведут к финансовым потерям.

Точных и надежные системы дозирования необходимы для дорогостоящих жидкостей, и особенно для нефтепродуктов. Для дозирования таких жидкостей в настоящее время достаточно часто используют специальные тарированные емкости. Учет расхода с их помощью недостаточно не эффективен, к тому же точность измерений расхода не велика (проливы, недоливы, остаток на стенках).

В настоящее время мы предлагаем готовые решения по созданию автоматизированных систем дозирования. Стандартный дозатор состоит, как правило, из насоса, расходомера, одного или нескольких клапанов и контроллера. Управление дозатором и отслеживание текущих параметров дозирования осуществляется с рабочей станции оператора либо по месту с встроенной панели управления.

Выбор конкретного оборудования для системы дозирования производится индивидуально под каждый объект с учетом особенностей процесса и потребностей. Мы предлагаем весь спектр услуг при создании систем дозирования: обследование объекта, проектирование, поставка оборудования, монтаж, пусконаладочные работы, сдача в эксплуатацию, гарантийное и постгарантийное сервисное обслуживание.

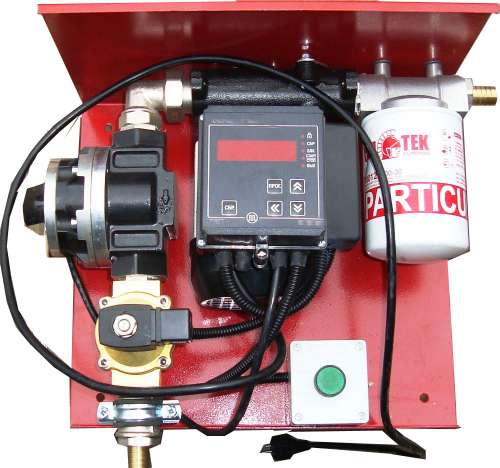

Модульные дозаторы: вода, бензин, дизельное топливо, гидравлическое масло, кислоты, раствор едкого натра, этанол, нефть, изопропанол, керосин, тетрагидрофуран, эфир, стирол, ксилол, тетрагидрофуран. Модульная конструкция состоит из расходомера (базовый счетчик), панели управления, релейного модуля и защитной крышки.

Расходомер поставляется в двух вариантах — с функцией задания дозы и управления насосами и клапанами либо просто в счетчика расходомера, для измерения количества перекаченной жидкости. По заказу — Взрывозащищенное исполнение, в соответствии с требованиями Atex. Интуитивно понятный интерфейс с ярким 6 разрядным дисплеем с крупными отображаемыми символами.

Надежная клавиатура, позволяет легко и удобно управлять процессом отпуска или дозирования жидкостей. Блокировка клавиатуры. Счетчик циклов, диагностика неисправностей, 9 ячеек памяти. Отображение скорости потока жидкости. Цифровой выход для передачи данных на компьютер или ПЛК.

Варианты исполнения проточной части: пластик или нержавеющая сталь

1. Тип СТ для нейтральных сред: вода, дизельное топливо, моторное, трансформаторное, гидравлическое масло.
2. Тип СЛ для агрессивных кислот и щелочей: соляная и серная кислоты, раствор едкого натра.
3. Тип ЛМ для легковоспламеняющихся жидкостей: этанол, нефть, изопропанол, керосин, бензин, растворители.
4. Тип УН для легковоспламеняющихся и агрессивных сред: муравьиная кислота, уксусная кислота, тетрагидрофуран.
5. Тип ВА для легковоспламеняющихся и агрессивных сред: эфир, стирол, ксилол, азотная кислота, тетрагидрофуран.

Также Расходомер — дозатор типа ВА выполнен в пищевом исполнении ПЩ и предназначены для использования на производстве пищевых или фармацевтических продуктов и косметики.

Измерение потока (расхода) жидкости с заданием дозы и управлением насосом и электромагнитным клапаном для негорючих жидкостей

Измерение потока (расхода) жидкости с заданием дозы и управлением насосом и электромагнитным клапаном для легковоспламеняющихся жидкостей

Устройство и принцип действия дозатора

Устройство дозатора

Дозатор состоит из трех функциональных блоков: Перекачивания; измерения; управления.

Блок перекачивания состоит из насосов перекачивания или насосов — дозаторов.

Блок измерения предназначен для измерения расхода жидкости, формирования и передачи сигнала о текущем значении расхода в блок управления.

Блок управления состоит из контроллера, дисплея с кнопочной панелью, комплекта электроавтоматики (реле, автоматы защиты, пускатели, и.т.д.) и отсечного клапана. Блок управления в своем составе может иметь один или два отсечных клапана в зависимости от схемы налива.

Принцип действия дозатора

Дозатор может работать в автоматическом и ручном режиме. В автоматическом режиме отпуск дозы производится по сигналу от устройств, не входящих в состав дозатора. В ручном режиме отпуск дозы производится по сигналу с кнопочной панели. После подачи сигнала на отпуск дозы блок управления включает насос открывает клапан и начинает получать информацию по расходу от расходомера. По достижении заданной дозы контроллер закрывает клапан и останавливает насос.

КОМПЛЕКТ ПОСТАВКИ

1. Блок измерения и управления, расходомер, клапан, насос, фильтр, раздаточный кран, рукава, несущая панель, корпус.

2. Паспорт, Руководство по эксплуатации.

3. Упаковка.

ПОРЯДОК ОФОРМЛЕНИЯ ЗАКАЗА

Для оформления заказа на поставку дозатора необходимо заполнить и выслать Поставщику опросный лист. Структура заказа формируется Поставщиком по данным опросного листа.

Дозатор ввода присадки в трубопровод на нефтебазе. Ввод присадки производится непосредственно в процессе перекачки. Присадка вводится при перекачивании заданной дозы, например, каждые 500 литров вводится 10 мл. присадки. минимальная доза 5 мл. Дозатор является составным и заказным, он изготавливается под требования заказчика, под каждый конкретный объект.

Дополнительные варианты исполнения: ввод дозы непосредственно на месте эксплуатации линии дозирования, управление 2 — 4 — 6 — 8 — 10 линиями одновременно, комплектация насосами и клапанами, мобильное исполнение, использование всех элементов из нержавеющей стали, взрывозащищенное и общепромышленное исполнение, также есть и другие варианты.

Мобильный дозатор ввода присадки непосредственно в бак автоцистерны. Может быть смонтирован на платформе для перевозки бочек с присадкой.

Исполнение Ex, насос с воздухоудалением, для повышения точности ввода присадки, Счетчик с госповеркой, управление на месте. Есть также и другие варианты комплектаций.

Дозатор ввода повторяющейся дозы жидкости.

Комплекс налива топлива в автоцистерны — система управления с принтером чеков ТОПАЗ, двухдиапазонный пилотный клапан, УЗА, ППВ-100
