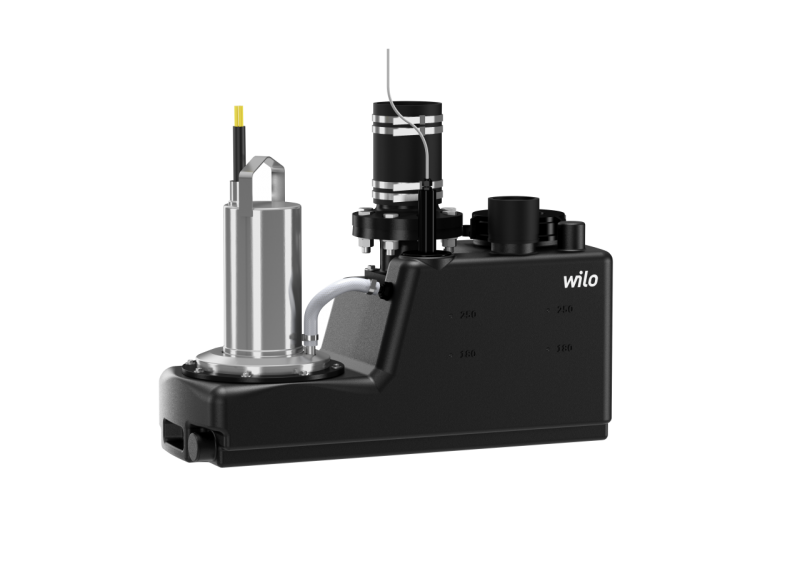

DrainLift S 1/6M (1~)
Производитель —
Оценка (средняя 4)
Технический паспорт Характеристики Wilo-DrainLift S - 50 Гц - 1450 об/мин Согласно EN 12056-4,6.1 следует соблюдать скорость потока (напорном трубопроводе) в диапазоне от 0,7 до 2,3 м/с. Указанные значения Q мин. относятся к внутреннему диаметру нормальностенных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — DrainLift S 1/6M (1~)
Технический паспорт
Характеристики Wilo-DrainLift S - 50 Гц - 1450 об/мин
Согласно EN 12056-4,6.1 следует соблюдать скорость потока (напорном трубопроводе) в диапазоне от 0,7 до 2,3 м/с.
Указанные значения Qмин. относятся к внутреннему диаметру нормальностенных стальных труб.
| Данные мотора | |
|---|---|
| Подключение к сети | 1~230 V, 50 Hz |
| Потребляемая мощность P1 | 1,5 кВт |
| Номинальный ток IN | 7,5 A |
| Номинальная частота вращения n | 1,450 об/мин |
| Число полюсов | 4 |
| Тип пуска | Прямой |
| Класс изоляции | H |
| Степень защиты | IP 68 |
| Макс. частота включений на насос | 30 1/ч |
| Кабель | |
| Длина кабеля до прибора управления/штекера | 4/1,5 M |
| Тип штекера | С защитным контактом |
| Тип соединения кабеля | Разъемный |
| Допустимая область применения | |
| Режим работы на насос | S3-15%, 120 sec |
| Макс. допустимое давление в напорном трубопроводе p | 1.5 бар |
| Температура перекачиваемой жидкости T | +3 ... +40 В°C |
| Макс. температура перекачиваемой жидкости, кратковременно до 3 мин T | 60 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Размеры/вес | |
| Общий объем V | 45 л |
| Макс. уровень включения V | 21 л |
| Габаритные размеры Ширина x Высота x Глубина | 799 x 500 x 300 мм |
| Диагональные размеры | 830 мм |
| Вес, прим. m | 35 кг |
| Подключения | |
| Напорный патрубок | DN 80 |
| Фланцы (по EN 1092-2) PN | PN 10 |
| Стандарт подключения | EN 1092 |
| Максимальное рабочее давление pmax | 0.7 бар |
| Приточный трубопровод | DN 100/DN 40 |
| Удаление воздуха | DN 70 |
| материал | |
| Корпус электродвигателя | 1.4301 |
| Вал насоса | 1.4401 [AISI316] |
| Скользящее торцевое уплотнение | SiC/SiC |
| Корпус насоса | PE/PUR |
| Рабочее колесо | PUR |
| Материал резервуара | PE |
| Данные для заказа | |
| Изделие | Wilo |
| Арт.-№ | 2544860 |
| Номер EAN | 4048482649412 |
| Ценовая группа | PG7 |
Размеры и габаритные чертежи
Габаритный чертеж
Wilo-DrainLift S
Характеристики
Характеристики Wilo-DrainLift S - 50 Гц - 1450 об/мин
Согласно EN 12056-4,6.1 следует соблюдать скорость потока (напорном трубопроводе) в диапазоне от 0,7 до 2,3 м/с.
Указанные значения Qмин. относятся к внутреннему диаметру нормальностенных стальных труб.
Данные для заказа
| Данные для заказа | |
|---|---|
| Тип насоса | S 1/6M |
| Арт.-№ | 2544860 |
| Номер EAN | 4048482649412 |
| Цвет | серебристый/черный |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 35 |
| Длина (нетто) mm | 799 |
| Ширина (нетто) mm | 300 |
| Высота (нетто) mm | 652 |
| Вес (брутто) kg | 41 |
| Длина (брутто) mm | 1200 |
| Ширина (брутто) mm | 800 |
| Высота (брутто) mm | 720 |
| Вид упаковки | Картон |
Описание изделия
Полный текст
Готовая к подсоединению, полностью затапливаемая автоматическая напорная установка для отвода сточных вод в виде однонасосной установки. Электродвигатель насоса с сухим ротором в однофазном исполнении с корпусом из нержавеющей стали и датчиком контроля температуры обмотки электродвигателя. Газо- и водонепроницаемый сборный резервуар из пластмассы с наклонным дном для предотвращения образования отложений и гарантии надежной эксплуатации, подводящими патрубками на выбор и системой контроля уровня с поплавковым выключателем. Прибор управления с микропроцессорным управлением с
- светодиодными индикаторами для индикации рабочего состояния и сообщений о неисправности;
- регулируемым временем задержки выключения;
- встроенной и энергонезависимой аварийной сигнализацией;
- 1 беспотенциальным контактом для подсоединения обобщенной сигнализации неисправности (SSM)
Комплект поставки:
- Готовая к подсоединению напорная установка для отвода сточных вод с прибором управления и штекером
- 1 уплотнение для приточного трубопровода DN 100
- 1 кольцевая ножовка для подвода DN 100
- 1 манжета для подсоединения ручного мембранного насоса или подключения к подводящему трубопроводу Г? 50 мм
- 1 манжета для подсоединения для вентиляции DN 70
- 1 фланцевый переходник DN 80/100 с плоским уплотнением, гибкой шланговой вставкой и крепежным материалом для подсоединения напорного трубопровода DN 100
- 3 шумопоглощающие полоски для бесшумной установки
- Аккумулятор 9 В
- Крепежный материал
Внимание: Обратный клапан должен заказываться как принадлежность!
| Допустимая область применения | |
|---|---|
| Режим работы на насос | S3-15%, 120 sec |
| Макс. допустимое давление в напорном трубопроводе p | 1.5 бар |
| Температура перекачиваемой жидкости T | +3 ... +40 В°C |
| Макс. температура перекачиваемой жидкости, кратковременно до 3 мин T | 60 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Подключения | |
| Напорный патрубок | DN 80 |
| Фланцы (по EN 1092-2) PN | PN 10 |
| Стандарт подключения | EN 1092 |
| Максимальное рабочее давление pmax | 0.7 бар |
| Приточный трубопровод | DN 100/DN 40 |
| Удаление воздуха | DN 70 |
| Данные мотора | |
| Подключение к сети | 1~230 V, 50 Hz |
| Потребляемая мощность P1 | 1,5 кВт |
| Номинальный ток IN | 7,5 A |
| Номинальная частота вращения n | 1450 об/мин |
| Число полюсов | 4 |
| Тип пуска | Прямой |
| Класс изоляции | H |
| Степень защиты | IP 68 |
| Макс. частота включений на насос | 30 1/ч |
| Кабель | |
| Длина кабеля до прибора управления/штекера | 4/1,5 M |
| Тип штекера | С защитным контактом |
| Тип соединения кабеля | Разъемный |
| материал | |
| Корпус электродвигателя | 1.4301 |
| Вал насоса | 1.4401 [AISI316] |
| Скользящее торцевое уплотнение | SiC/SiC |
| Корпус насоса | PE/PUR |
| Рабочее колесо | PUR |
| Материал резервуара | PE |
| Размеры/вес | |
| Общий объем V | 45 л |
| Макс. уровень включения V | 21 л |
| Габаритные размеры Ширина x Высота x Глубина | 799 x 500 x 300 мм |
| Диагональные размеры | 830 мм |
| Вес, прим. m | 35 кг |
| Данные для заказа | |
| Арт.-№ | 2544860 |
| Номер EAN | 4048482649412 |
| Ценовая группа | PG7 |
| Изделие | Wilo |
Приточные площади
Свободный выбор подводящих патрубков Wilo-DrainLift S
