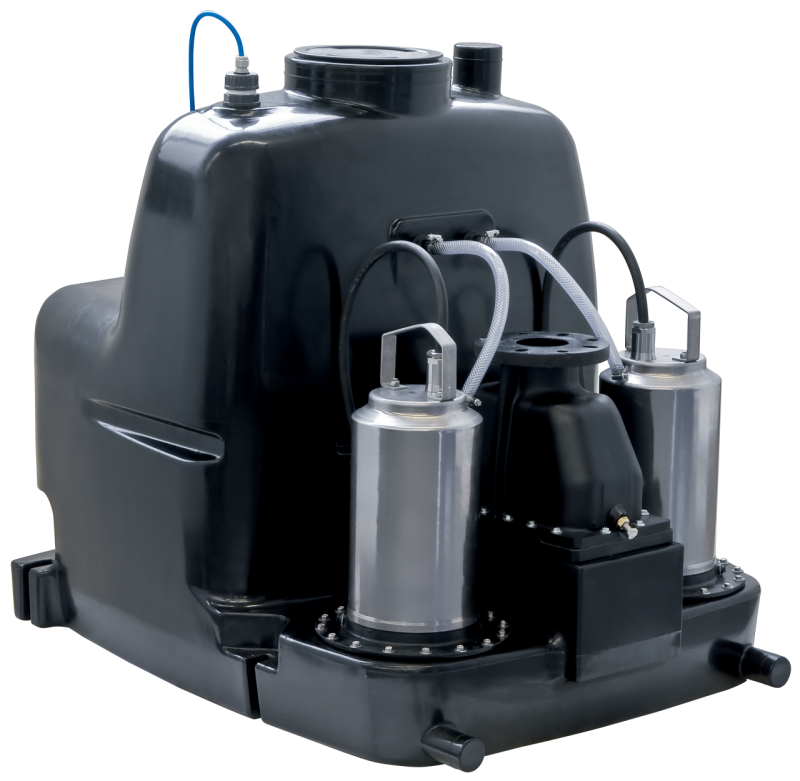

DrainLift XL 2/15
Производитель —
Оценка (средняя 4)
Технический паспорт Характеристики Wilo-DrainLift XL - 50 Гц - 2900 об/мин Согласно EN 12056-4,6.1 следует соблюдать скорость потока (напорном трубопроводе) в диапазоне от 0,7 до 2,3 м/с. Указанные значения Q мин. относятся к внутреннему диаметру нормальностенных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — DrainLift XL 2/15
Технический паспорт
Характеристики Wilo-DrainLift XL - 50 Гц - 2900 об/мин
Согласно EN 12056-4,6.1 следует соблюдать скорость потока (напорном трубопроводе) в диапазоне от 0,7 до 2,3 м/с.
Указанные значения Qмин. относятся к внутреннему диаметру нормальностенных стальных труб.
| Данные мотора | |
|---|---|
| Подключение к сети | 3~400 V, 50 Hz |
| Потребляемая мощность P1 | 2x 3,8 кВт |
| Номинальный ток IN | 2x 6,9 A |
| Номинальная частота вращения n | 2,900 об/мин |
| Число полюсов | 2 |
| Тип пуска | Прямой |
| Класс изоляции | H |
| Степень защиты | IP 68 |
| Макс. частота включений на насос | 30 1/ч |
| Кабель | |
| Длина кабеля до прибора управления/штекера | 4/1,5 M |
| Тип штекера | CEE |
| Тип соединения кабеля | Разъемный |
| Допустимая область применения | |
| Режим работы на насос | S1 |
| Макс. допустимое давление в напорном трубопроводе p | 3 бар |
| Температура перекачиваемой жидкости T | +3 ... +40 В°C |
| Макс. температура перекачиваемой жидкости, кратковременно до 3 мин T | 60 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Размеры/вес | |
| Общий объем V | 380 л |
| Макс. уровень включения V | 260 л |
| Мин. уровень Выкл. | 80 мм |
| Мин. уровень Вкл. | 550 мм |
| Габаритные размеры Ширина x Высота x Глубина | 835 x 1120 x 955 мм |
| Диагональные размеры | 1300 мм |
| Вес, прим. m | 108 кг |
| Подключения | |
| Напорный патрубок | DN 80 |
| Фланцы (по EN 1092-2) PN | PN 10 |
| Стандарт подключения | EN 1092 |
| Максимальное рабочее давление pmax | 3 бар |
| Приточный трубопровод | DN 150/DN 100 |
| Удаление воздуха | DN 70 |
| материал | |
| Корпус электродвигателя | 1.4404 |
| Вал насоса | 1.4404 [AISI316L] |
| Скользящее торцевое уплотнение | SiC/SiC |
| Корпус насоса | PE/PUR |
| Рабочее колесо | PUR |
| Материал резервуара | PE |
| Данные для заказа | |
| Изделие | Wilo |
| Арт.-№ | 2532141 |
| Номер EAN | 4048482089805 |
| Ценовая группа | PG8 |
Размеры и габаритные чертежи
Габаритный чертеж
Wilo-DrainLift XL
Характеристики
Характеристики Wilo-DrainLift XL - 50 Гц - 2900 об/мин
Согласно EN 12056-4,6.1 следует соблюдать скорость потока (напорном трубопроводе) в диапазоне от 0,7 до 2,3 м/с.
Указанные значения Qмин. относятся к внутреннему диаметру нормальностенных стальных труб.
Данные для заказа
| Данные для заказа | |
|---|---|
| Тип насоса | XL 2/15 |
| Арт.-№ | 2532141 |
| Номер EAN | 4048482089805 |
| Цвет | серебристый/черный |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 108 |
| Длина (нетто) mm | 1120 |
| Ширина (нетто) mm | 835 |
| Высота (нетто) mm | 955 |
| Вес (брутто) kg | 132 |
| Длина (брутто) mm | 1200 |
| Ширина (брутто) mm | 835 |
| Высота (брутто) mm | 1115 |
| Вид упаковки | Европоддон |
Описание изделия
Полный текст
Готовая к подсоединению, полностью затапливаемая автоматическая напорная установка для отвода сточных вод в виде двухнасосной установки с автоматическим переходом с резервного режима на режим пиковой нагрузки. Электродвигатель насоса с сухим ротором в трехфазном исполнении с корпусом из нержавеющей стали и датчиком контроля температуры обмотки электродвигателя. Газо- и водонепроницаемый сборный резервуар из пластмассы с четко определенными подключениями к приточному трубопроводу и системой регулирования уровня при помощи датчика уровня. Центральное подсоединение к напорному патрубку со встроенным разветвленным трубопроводом, двойным обратным клапаном и устройством для подрыва клапана. Прибор управления с микропроцессорным управлением с
- светодиодными индикаторами для индикации рабочего состояния и сообщений о неисправности;
- регулируемым временем задержки выключения;
- встроенной и энергонезависимой аварийной сигнализацией;
- 1 беспотенциальным контактом для подсоединения обобщенной сигнализации неисправности (SSM).
Комплект поставки:
- Готовая к подсоединению напорная установка для отвода сточных вод с прибором управления и штекером
- Барьер Зенера
- 1 уплотнение для приточного трубопровода DN 150
- 1 кольцевая ножовка для подключения к подводящему трубопроводу DN 150
- 1 манжета для подсоединения ручного мембранного насоса
- 1 манжета для подсоединения для вентиляции DN 70
- 1 фланцевый переходник DN 80/100 с плоским уплотнением, манжетой и крепежным материалом для подсоединения к напорному патрубку DN 100
- Крепежный материал
| Допустимая область применения | |
|---|---|
| Режим работы на насос | S1 |
| Макс. допустимое давление в напорном трубопроводе p | 3 бар |
| Температура перекачиваемой жидкости T | +3 ... +40 В°C |
| Макс. температура перекачиваемой жидкости, кратковременно до 3 мин T | 60 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Подключения | |
| Напорный патрубок | DN 80 |
| Фланцы (по EN 1092-2) PN | PN 10 |
| Стандарт подключения | EN 1092 |
| Максимальное рабочее давление pmax | 3 бар |
| Приточный трубопровод | DN 150/DN 100 |
| Удаление воздуха | DN 70 |
| Данные мотора | |
| Подключение к сети | 3~400 V, 50 Hz |
| Потребляемая мощность P1 | 2x 3,8 кВт |
| Номинальный ток IN | 2x 6,9 A |
| Номинальная частота вращения n | 2900 об/мин |
| Число полюсов | 2 |
| Тип пуска | Прямой |
| Класс изоляции | H |
| Степень защиты | IP 68 |
| Макс. частота включений на насос | 30 1/ч |
| Кабель | |
| Длина кабеля до прибора управления/штекера | 4/1,5 M |
| Тип штекера | CEE |
| Тип соединения кабеля | Разъемный |
| материал | |
| Корпус электродвигателя | 1.4404 |
| Вал насоса | 1.4404 [AISI316L] |
| Скользящее торцевое уплотнение | SiC/SiC |
| Корпус насоса | PE/PUR |
| Рабочее колесо | PUR |
| Материал резервуара | PE |
| Размеры/вес | |
| Общий объем V | 380 л |
| Макс. уровень включения V | 260 л |
| Мин. уровень Выкл. | 80 мм |
| Мин. уровень Вкл. | 550 мм |
| Габаритные размеры Ширина x Высота x Глубина | 835 x 1120 x 955 мм |
| Диагональные размеры | 1300 мм |
| Вес, прим. m | 108 кг |
| Данные для заказа | |
| Арт.-№ | 2532141 |
| Номер EAN | 4048482089805 |
| Ценовая группа | PG8 |
| Изделие | Wilo |
