DRAKAFLEX ® -Aqua
Производитель —
Оценка (средняя 3)
TMP-NSSHOEU
TMP-NTSWOEU
Подводные кабели, рассчитанные на номинальное напряжение до 6 кВ согл. DIN VDE 0250, части 812 и 813
Применение
Для подключения электрооборудования, эксплуатируемого в производственно-бытовых водах, в частности, для погружных насосов.
Трехжильные...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — DRAKAFLEX ® -Aqua
TMP-NSSHOEU
TMP-NTSWOEU
Подводные кабели, рассчитанные на номинальное напряжение до 6 кВ согл. DIN VDE 0250, части 812 и 813
Трехжильные кабели без жил заземления используются там, где роль заземляющего провода выполняют напорные трубы.

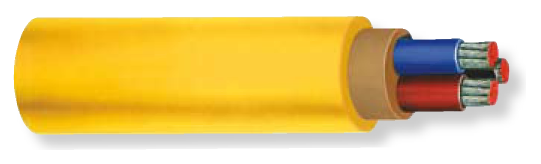

Внешняя оболочка гибкого кабеля типа TMP-NSSHOEU желтая, из хлорированной каучуковой смеси 5GM5, устойчивая к износу и разрыву, маслостойкая, не распространяет горение.
Внешняя оболочка гибкого кабеля типа TMP-NTSWOEU красная, из хлорированной каучуковой смеси 5GM, маслостойкая, не распространяет горение.
TMP-NSSHOEU: 0,6 / 1 кВ TMP-NTSWOEU: 1,8 / 3 кВ, 3,6 / 6 кВ
Допустимая температура на поверхности кабеля | стат.: -40 °С ... +80 °С динам.: -25 °С ... +80 °С
Минимальный допустимый радиус изгиба | при стационарной установке:
TMP-NSSHOEU: 4 D *
TMP-NTSWOEU: 6 D *
при подвижной установке:
TMP-NSSHOEU: 5 D *
TMP-NTSWOEU: 10 D *
* D | диаметр кабеля
По запросу предлагаются специальные конструкции, напр., бронированные высоковольтные кабели для использования в морских буровых установках и для специального подводного бурения на глубине от 1000 м.
TMP-NTSWOEU
Подводные кабели, рассчитанные на номинальное напряжение до 6 кВ согл. DIN VDE 0250, части 812 и 813
Применение
Для подключения электрооборудования, эксплуатируемого в производственно-бытовых водах, в частности, для погружных насосов.Трехжильные кабели без жил заземления используются там, где роль заземляющего провода выполняют напорные трубы.
Устройство
Тонкопроволочный медный проводник, класс 5 согл. DIN VDE 0295. Изоляционная оболочка из этиленпропиленового каучука, у 1 кВ кабелей -цветная. Внутренний слой оболочки состоит из бутиловой каучуковой смеси GM1 b, с особо низким уровнем водопоглощения и паропроницаемости.Внешняя оболочка гибкого кабеля типа TMP-NSSHOEU желтая, из хлорированной каучуковой смеси 5GM5, устойчивая к износу и разрыву, маслостойкая, не распространяет горение.
Внешняя оболочка гибкого кабеля типа TMP-NTSWOEU красная, из хлорированной каучуковой смеси 5GM, маслостойкая, не распространяет горение.
Технические данные
Номинальное напряжение Uo/U |TMP-NSSHOEU: 0,6 / 1 кВ TMP-NTSWOEU: 1,8 / 3 кВ, 3,6 / 6 кВ
Допустимая температура на поверхности кабеля | стат.: -40 °С ... +80 °С динам.: -25 °С ... +80 °С
Минимальный допустимый радиус изгиба | при стационарной установке:
TMP-NSSHOEU: 4 D *
TMP-NTSWOEU: 6 D *
при подвижной установке:
TMP-NSSHOEU: 5 D *
TMP-NTSWOEU: 10 D *
* D | диаметр кабеля
| Код | Число жил / ном. поперечное сечение мм2 | Внешний диаметр, ок. мм | Вес, ок. кг/км | Индукт. сопротивление при 50 Гц, ок. Ом/км |
| TMP-NSSHOEU | 3 х 4 | 17 | 400 | 0,097 |
| 3 х 10 | 22 | 720 | 0,089 | |
| 3 х 16 | 26 | 1050 | 0,082 | |
| 3 х 25 | 31 | 1500 | 0,081 | |
| 3 х 35 | 35 | 2500 | 0,078 | |
| 3 х 50 | 41 | 2820 | 0,077 | |
| 3 х 70 | 45 | 3540 | 0,075 | |
| 3 х 95 | 52 | 4750 | 0,074 | |
| 4 х 25 | 35 | 201 0 | 0,081 | |
| 4 х 35 | 38 | 2530 | 0,078 | |
| 4 х 50 | 45 | 3500 | 0,077 | |
| 3 х 70/35 | 49 | 41 90 | 0,075 | |
| TMP-NTSWOEU 1 , 8/3 кВ / kV | 3 х 25 | 35 | 1 840 | 0,098 |
| 3 х 35 | 39 | 241 0 | 0,093 | |
| 3 х 50 | 43 | 3040 | 0,089 | |
| 3 х 70 | 48 | 3920 | 0,085 | |
| 3 х 95 | 53 | 4950 | 0,084 | |
| TMP-NTSWOEU 3,6/6 кВ / kV | 3 x 25 | 45 | 2690 | 0,105 |
| 3 х 35 | 47 | 31 80 | 0,100 | |
| 3 х 50 | 51 | 3860 | 0,095 | |
| 3 х 70 | 56 | 4870 | 0,090 | |
| 3 х 95 | 60 | 5870 | 0,087 | |
