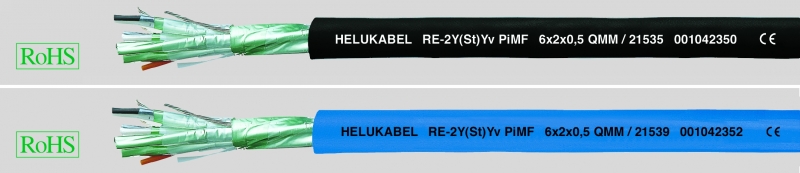

E-2Y(St)Yv, PiMF инструментальный кабель, пары в экране, усиленная внешняя оболочка, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальная изоляция жил из PE
Сопротивление проводника
0,5 мм² = макс. 39,2 Ом/км
1,3 мм² = макс. 14,2 Ом/км
Температурный диапазон
подвижно от -5°C до +50°C
стационарно от -40 °C до +70 °C
...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — E-2Y(St)Yv, PiMF инструментальный кабель, пары в экране, усиленная внешняя оболочка, с разметкой метража
- Специальная изоляция жил из PE
-
Сопротивление проводника0,5 мм² = макс. 39,2 Ом/км1,3 мм² = макс. 14,2 Ом/км
-
Температурный диапазонподвижно от -5°C до +50°Cстационарно от -40 °C до +70 °C
-
Максимальное рабочее напряжение 300 В(не для использования в силовых цепях)
-
Испытательное напряжениежила/жила 2000 Вжила/экран 1000 В
-
Сопротивление изоляциимин. 5 ГОм x км
-
Рабочая емкость (прибл.)при 800 Гц макс.жила/жила 0,5 мм²: 75 нФ/кмжила/жила 1,3 мм²: 100 нФ/км
- Индуктивность макс. 0,75 мГн/км
-
Переходное затуханиепри 60 кГц мин. 1,02 дБ/км
-
Минимальный радиус изгиба7,5x Ø кабеля
-
Медные многопроволочные провдникиСтроение жилы:0,5 мм² = 7x0,3 мм1,3 мм²= (7x0,49 мм
- Изоляция жил из PE
-
Цветные жилы с цифровой маркировкой 1/1, 2/2 и т.д.a-жила: чернаяb-жила: белая
- Жилы скручены по парам с оптимальным шагом
-
PiMF (пара в металлизированной фольге),структура PiMF: обмотка из пленки, дренажный провод из луженой меди Ø 0,6 мм,полиэфирная алюминиевая фольга и обмотка из пленки
-
Повивная скрутка пар по длине, 1 жила связи 0,5 мм²,с PE-изоляцией, оранжевая (жила связи при многопарном исполнении)
- Электростатический экран (St) из металлизированной пленки с луженым дренажным проводом 0,5 мм² (7x0,3 мм)
- Внешняя оболочка из PVC, усиленная, черная (RAL 9005) или синяя (RAL 5015)
- С разметкой метража
- Толщина оболочки в соответствии с VDE 0816 ч. 1, табл. 7, столбец 1
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий, не распространяющий горение материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
- Масса меди указана с учетомжилы связи, дренажного провода и жилы PIMF
- Кабели управления с синей оболочкой, см. информацию о гибких кабелях управления
- С синей оболочкой, возможность применения для монтажа во взрывоопасных зонах со степенью защиты от воспламенения «i» в соответствии с DIN EN 60079-14 раздел 12.2.2 (VDE 0165 ч. 1)
Кабели управления используются в обработке данных и управлении процессами. Экранирование каждой пары обеспечивает хорошие значения переходного затухания. Статический экран защищает экранированные пары от внешних электромагнитных помех. Благодаря низкому затуханию и емкости осуществима передача данных на больших расстояниях и малая длительность нарастающего фронта.
Следует применять для стационарной прокладки в сухих и влажных помещениях и на открытом воздухе, кабель также пригоден для прокладки в земле.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x сечение мм² |
Цвет оболочки |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 20115 | 2 x 2 x 0,5 | черный | 12,0 | 35,0 | 128,0 | 20 |
| 20116 | 4 x 2 x 0,5 | черный | 13,2 | 60,0 | 170,0 | 20 |
| 21535 | 6 x 2 x 0,5 | черный | 14,0 | 82,0 | 215,0 | 20 |
| 20117 | 8 x 2 x 0,5 | черный | 14,9 | 121,0 | 246,0 | 20 |
| 20118 | 10 x 2 x 0,5 | черный | 16,7 | 136,0 | 261,0 | 20 |
| 20119 | 12 x 2 x 0,5 | черный | 17,6 | 161,0 | 351,0 | 20 |
| 20120 | 16 x 2 x 0,5 | черный | 19,8 | 212,0 | 430,0 | 20 |
| 20121 | 20 x 2 x 0,5 | черный | 21,5 | 262,0 | 496,0 | 20 |
| 20122 | 24 x 2 x 0,5 | черный | 23,6 | 313,0 | 604,0 | 20 |
| 20123 | 36 x 2 x 0,5 | черный | 27,0 | 465,0 | 850,0 | 20 |
| 20124 | 48 x 2 x 0,5 | черный | 32,3 | 616,0 | 1115,0 | 20 |
| 20133 | 2 x 2 x 1,3 | черный | 12,7 | 68,0 | 184,0 | - |
| 20134 | 4 x 2 x 1,3 | черный | 15,2 | 124,0 | 269,0 | - |
| 21536 | 6 x 2 x 1,3 | черный | 16,7 | 178,0 | 370,0 | - |
| 20135 | 8 x 2 x 1,3 | черный | 19,1 | 239,0 | 442,0 | - |
| 20136 | 12 x 2 x 1,3 | черный | 21,4 | 353,0 | 593,0 | - |
| 20137 | 16 x 2 x 1,3 | черный | 24,7 | 468,0 | 789,0 | - |
| 20138 | 24 x 2 x 1,3 | черный | 29,4 | 697,0 | 1104,0 | - |
| 21537 | 2 x 2 x 0,5 | синий | 12,0 | 35,0 | 128,0 | 20 |
| 21538 | 4 x 2 x 0,5 | синий | 13,2 | 60,0 | 170,0 | 20 |
| 21539 | 6 x 2 x 0,5 | синий | 14,0 | 82,0 | 215,0 | 20 |
| 21540 | 8 x 2 x 0,5 | синий | 14,9 | 121,0 | 246,0 | 20 |
| 21541 | 10 x 2 x 0,5 | синий | 16,7 | 136,0 | 261,0 | 20 |
| 21542 | 12 x 2 x 0,5 | синий | 17,6 | 161,0 | 351,0 | 20 |
| 21543 | 16 x 2 x 0,5 | синий | 19,8 | 212,0 | 430,0 | 20 |
| 21544 | 20 x 2 x 0,5 | синий | 21,5 | 262,0 | 496,0 | 20 |
| 21545 | 24 x 2 x 0,5 | синий | 23,6 | 313,0 | 604,0 | 20 |
| 21546 | 36 x 2 x 0,5 | синий | 27,0 | 465,0 | 850,0 | 20 |
| 21547 | 48 x 2 x 0,5 | синий | 32,3 | 616,0 | 1115,0 | 20 |
| 21548 | 2 x 2 x 1,3 | синий | 12,7 | 68,0 | 184,0 | - |
| 21549 | 4 x 2 x 1,3 | синий | 15,2 | 124,0 | 269,0 | - |
| 21550 | 6 x 2 x 1,3 | синий | 16,7 | 178,0 | 370,0 | - |
| 21551 | 8 x 2 x 1,3 | синий | 19,1 | 239,0 | 442,0 | - |
| 21552 | 12 x 2 x 1,3 | синий | 21,4 | 353,0 | 593,0 | - |
| 21553 | 16 x 2 x 1,3 | синий | 24,7 | 468,0 | 789,0 | - |
| 21554 | 24 x 2 x 1,3 | синий | 29,4 | 697,0 | 1104,0 | - |
Купить E-2Y(St)Yv, PiMF инструментальный кабель, пары в экране, усиленная внешняя оболочка, с разметкой метража в регионе Ярославль.
