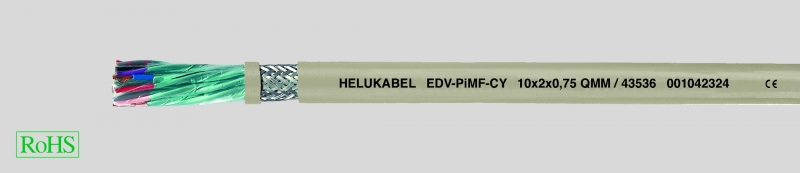

EDV-PiMF-CY, PE-изоляция, с низкой ёмкостью, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель передачи данных с PE-изоляцией для электроники
Температурный диапазон
подвижно от -5 °C до +80 °C
стационарно от -20°C до +80 °C
Максимальное рабочее напряжение 300 В
(не для использования...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — EDV-PiMF-CY, PE-изоляция, с низкой ёмкостью, ЭМС, с разметкой метража
- Кабель передачи данных с PE-изоляцией для электроники
-
Температурный диапазонподвижно от -5 °C до +80 °Cстационарно от -20°C до +80 °C
-
Максимальное рабочее напряжение 300 В(не для использования в силовых цепях)
-
Испытательное напряжениежила/жила 2000 Вжила/экран 1000 В
-
Сопротивление изоляции>5 ГОм x км
-
Рабочая емкость (прибл.)жила/жила пр. 75 пФ/м
- Индуктивность пр. 0,4 мГн/км
-
Переходное затуханиепри 100 кГц мин. 60 дБ
-
Импеданспри 1 кГц прибл. 360 Омпри 10 кГц прибл.125 Омпри 100 кГц прибл. 87 Омпри 1000 кГц прибл. 70 Ом
-
Затухание (прибл.)при 1 кГц прибл. 1,1 дБпри 10 кГц прибл. 2,7 дБпри 100 кГц прибл. 6,8 дБпри 1000 кГц прибл. 35 дБ
-
Минимальный радиус изгибаподвижно 10x Ø кабелястационарно 5x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Сопротивление связимакс. 250 Ом/км
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60288 кл. 5
- PE-изоляция жил
- Цвет жил в соответствии с DIN 47100
-
PiMF (пара в металлизированной фольге): жилы скручены попарно;обмотка пленкой, экран из полиэфирной алюминиевой фольги с дренажным луженым медным проводником; покрытие 100%
- Пары в металлической фольге скручены по длине с оптимальным шагом
- Обмотка полимерным материалом
- Общая медная экранирующая оплетка, оптимальное покрытие 85%
- Внешняя оболочка – PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
- Цвет оболочки – серый (RAL 7032)
- С разметкой метража
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Внешняя оболочка – самозатухающий, не распространяющий горение PVC-материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
-
AWG sizes are approximate equivalentvalues. The actual cross-section is in mm².
Благодаря общему экранированию пар полностью защищен от помех и предназначен для применения в терминалах медицинской и информационной техники. Другие области применения – машино- и станкостроение, металлургия, транспорт и технологическое оборудование.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x сечение мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 43553 | 2 x 2 x 0,5 | 9,5 | 50,0 | 101,0 | 20 |
| 43554 | 3 x 2 x 0,5 | 10,0 | 66,0 | 120,0 | 20 |
| 43524 | 4 x 2 x 0,5 | 11,0 | 108,0 | 196,0 | 20 |
| 43555 | 5 x 2 x 0,5 | 11,5 | 120,0 | 201,0 | 20 |
| 43525 | 6 x 2 x 0,5 | 13,2 | 148,0 | 260,0 | 20 |
| 43526 | 8 x 2 x 0,5 | 13,9 | 180,0 | 310,0 | 20 |
| 43527 | 10 x 2 x 0,5 | 15,5 | 236,0 | 398,0 | 20 |
| 43528 | 16 x 2 x 0,5 | 21,2 | 338,0 | 515,0 | 20 |
| 43529 | 20 x 2 x 0,5 | 22,9 | 394,0 | 688,0 | 20 |
| 43530 | 30 x 2 x 0,5 | 27,9 | 577,0 | 980,0 | 20 |
| 43531 | 40 x 2 x 0,5 | 38,3 | 684,0 | 1390,0 | 20 |
| 43532 | 50 x 2 x 0,5 | 43,2 | 834,0 | 1860,0 | 20 |
| 43556 | 2 x 2 x 0,75 | 10,6 | 61,0 | 117,0 | 18 |
| 43557 | 3 x 2 x 0,75 | 11,7 | 97,0 | 142,0 | 18 |
| 43533 | 4 x 2 x 0,75 | 13,5 | 141,0 | 240,0 | 18 |
| 43558 | 5 x 2 x 0,75 | 13,6 | 163,0 | 304,0 | 18 |
| 43534 | 6 x 2 x 0,75 | 15,5 | 198,0 | 352,0 | 18 |
| 43535 | 8 x 2 x 0,75 | 16,4 | 246,0 | 415,0 | 18 |
| 43536 | 10 x 2 x 0,75 | 19,8 | 305,0 | 505,0 | 18 |
| 43537 | 16 x 2 x 0,75 | 22,7 | 446,0 | 732,0 | 18 |
| 43538 | 20 x 2 x 0,75 | 23,9 | 530,0 | 860,0 | 18 |
| 43539 | 30 x 2 x 0,75 | 30,9 | 765,0 | 1210,0 | 18 |
| 43559 | 2 x 2 x 1 | 12,0 | 72,0 | 130,0 | 17 |
| 43560 | 3 x 2 x 1 | 12,3 | 104,0 | 161,0 | 17 |
| 43540 | 4 x 2 x 1 | 14,4 | 186,0 | 360,0 | 17 |
| 43561 | 5 x 2 x 1 | 17,4 | 231,0 | 412,0 | 17 |
| 43541 | 6 x 2 x 1 | 17,1 | 260,0 | 472,0 | 17 |
| 43542 | 8 x 2 x 1 | 19,2 | 322,0 | 540,0 | 17 |
| 43543 | 10 x 2 x 1 | 19,8 | 382,0 | 670,0 | 17 |
| 43544 | 16 x 2 x 1 | 23,5 | 578,0 | 982,0 | 17 |
| 43545 | 20 x 2 x 1 | 29,4 | 710,0 | 1240,0 | 17 |
| 43546 | 30 x 2 x 1 | 35,4 | 1050,0 | 1720,0 | 17 |
| 43562 | 2 x 2 x 1,5 | 14,0 | 81,0 | 164,0 | 16 |
| 43563 | 3 x 2 x 1,5 | 14,7 | 141,0 | 197,0 | 16 |
| 43547 | 4 x 2 x 1,5 | 16,1 | 261,0 | 480,0 | 16 |
| 43564 | 5 x 2 x 1,5 | 18,4 | 284,0 | 516,0 | 16 |
| 43548 | 6 x 2 x 1,5 | 19,5 | 355,0 | 590,0 | 16 |
| 43549 | 8 x 2 x 1,5 | 20,7 | 448,0 | 696,0 | 16 |
| 43550 | 10 x 2 x 1,5 | 23,9 | 551,0 | 874,0 | 16 |
| 43551 | 16 x 2 x 1,5 | 29,7 | 838,0 | 1340,0 | 16 |
| 43552 | 20 x 2 x 1,5 | 31,7 | 1030,0 | 1620,0 | 16 |
