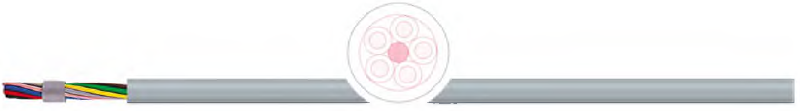

ELITRONIC® LIYY
Производитель —
Оценка (средняя 4)
Применение
Используется в качестве контрольного, сигнального и соединительного кабеля для передачи аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерной системах. Предназначается для постоянной...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ELITRONIC® LIYY
Применение
Используется в качестве контрольного, сигнального и соединительного кабеля для передачи аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерной системах. Предназначается для постоянной прокладки и для гибкого присоединения в свободном движении и без напряжения при растяжении, и без принудительного управления движением. Применяется для прокладки в сухих и сырых помещениях, но не в почве. Используется на открытом воздухе с защитой против УФ-излучения.
Особенности
- Устойчив к воздействию кислот, щелочей и некоторым маслам (см. таблицу технических указаний).
- Отсутствие кремнийорганической резины (при производстве).
Примечание
- Соответствует директиве RoHS.
- Кабель соответствует директиве 2006/95/EG CE ( «Директива по низкому напряжению»).
- Возможна поставка кабеля определенного цвета и размеров по запросу.
|
Конструкция и технические характеристики |
|
|
проводник |
медный гибкий многопроволочный |
|
структура |
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5; исключение: 0,34 mm2, многопроволочный (7 x 0,25 mm) |
|
изоляция |
ПВХ. |
|
маркировка жил |
в соответ. DIN 47100 разные цвета |
|
способ скрутки |
послойный повив жил с оптималными шагами скрутки |
|
внешняя оболочка |
ПВХ |
|
цвет оболочки |
серый, RAL 7001. |
|
номинальное напряжение |
Uo/U: 250 V; максимальное напряжение при 0,14 mm2 350 V;> 0,14 mm2 500 V |
|
испытательное напряжение |
при 0,14 mm2 жила/жила: 1,2 kV; > 0,14 mm2: жила/жила: 1,5 kV |
|
сопротивление провода |
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5 |
|
сопротивление изоляции |
не менее 20 MQ x км |
|
длительные допустимые токовые нагрузки |
согл. DIN VDE, см. табл. технических указаний |
|
емкость |
ок. 120 nF/km |
|
индуктивность |
ок. 0.65 nF/km |
|
наименьший радиус изгиба |
до12 mm 0 5 x диаметр кабеля;до 20 mm 0 7,5 x |
|
неподвижно |
диаметр кабеля;> 20 mm 0 10 x диаметр кабеля |
|
наименьший радиус изгиба |
до12 mm 0 10 x диаметр кабеля; до 20 mm 0 15 x |
|
подвижно |
диаметр кабеля;> 20 mm 0 20 x диаметр кабеля |
|
температура стационарно |
-30 °С / +80 °С |
|
температура подвижно |
— 5 °С / +70 |
|
свойства изоляции |
самозатухающая и трудновоспламеняющаяся, согл. IEC 60332-1 |
|
стандарт |
согласно DIN VDE 0245, 0250 и 0281 |
Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 500110 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 5,2 | 10X0,14 | 13,4 | 38 |
| 500114 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 6,4 | 10X0,25 | 24 | 57 |
| 500115 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 7,3 | 10X0,34 | 32,6 | 74 |
| 500116 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 6,7 | 12X0,25 | 28,8 | 62 |
| 500117 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 5,6 | 12X0,14 | 16,1 | 44 |
| 500122 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 7,6 | 12X0,34 | 39,2 | 84 |
| 500123 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 5,8 | 14X0,14 | 18,8 | 48 |
| 500124 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 7,2 | 14X0,25 | 33,6 | 73 |
| 500130 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 6,1 | 16X0,14 | 21,5 | 54 |
| 500132 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 7,5 | 16X0,25 | 38,4 | 82 |
| 500134 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 8,5 | 16X0,34 | 52,2 | 119 |
| 500135 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 7,9 | 18X0,25 | 43,2 | 91 |
| 500141 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 7 | 21X0,14 | 28,2 | 74 |
| 500143 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 8,9 | 21X0,25 | 50,4 | 106 |
| 500144 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 10 | 21X0,34 | 68,6 | 164 |
| 500145 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 7,3 | 24X0,14 | 32,2 | 75 |
| 500146 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 9,6 | 24X0,25 | 57,6 | 122 |
| 500147 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 11 | 24X0,34 | 78,3 | 171 |
| 500149 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 9,8 | 25X0,25 | 60 | 136 |
| 500150 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 11,2 | 25X0,34 | 81,6 | 178 |
| 500158 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 3,1 | 2X0,14 | 2,7 | 12 |
| 500163 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 3,8 | 2X0,25 | 4,8 | 17 |
| 500170 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 4,2 | 2X0,34 | 6,5 | 22 |
| 500180 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 12,1 | 32X0,34 | 104 | 218 |
| 500184 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 11,1 | 36X0,25 | 86,4 | 181 |
| 500186 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 3,2 | 3X0,14 | 4 | 13 |
| 500191 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 3,9 | 3X0,25 | 7,2 | 20 |
| 500194 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 4,4 | 3X0,34 | 9,8 | 26 |
| 500196 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 9,3 | 40X0,14 | 53,8 | 129 |
| 500198 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 11,7 | 40X0,25 | 96 | 198 |
| 500200 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 13,5 | 40X0,34 | 131 | 316 |
| 500202 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 3,5 | 4X0,14 | 5,4 | 16 |
| 500216 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 4,3 | 4X0,25 | 9,6 | 25 |
| 500218 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 4,8 | 4X0,34 | 13,1 | 34 |
| 500226 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 3,9 | 5X0,14 | 6,7 | 21 |
| 500231 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 5,5 | 5X0,34 | 16,3 | 41 |
| 500232 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 4,7 | 5X0,25 | 12 | 32 |
| 500238 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 5,7 | 6X0,34 | 19,6 | 48 |
| 500239 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 4,2 | 6X0,14 | 8,1 | 25 |
| 500240 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 5 | 6X0,25 | 14,4 | 37 |
| 500241 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 4,3 | 7X0,14 | 9,4 | 28 |
| 500245 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 5,1 | 7X0,25 | 16,8 | 40 |
| 500246 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 4,6 | 8X0,14 | 10,8 | 30 |
| 500247 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 5,9 | 7X0,34 | 22,9 | 53 |
| 500248 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 5,7 | 8X0,25 | 19,2 | 47 |
| 500251 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 6,5 | 8X0,34 | 26,1 | 61 |
| 500875 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 7,9 | 10X0,5 | 48 | 94 |
| 500882 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 9,4 | 10X0,75 | 72 | 140 |
| 500885 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 8,4 | 12X0,5 | 57,6 | 109 |
| 500891 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 9,9 | 16X0,5 | 76,8 | 155 |
| 500905 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 13,3 | 25X0,5 | 120 | 248 |
| 500908 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 5,1 | 2X0,75 | 14,4 | 37 |
| 500913 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 4,7 | 2X0,5 | 9,6 | 28 |
| 500922 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 4,8 | 3X0,5 | 14,4 | 33 |
| 500929 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 5,6 | 3X0,75 | 21,6 | 45 |
| 500939 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 6,1 | 4X0,75 | 28,8 | 56 |
| 500944 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 5,3 | 4X0,5 | 19,2 | 43 |
| 500951 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 5,8 | 5X0,5 | 24 | 49 |
| 500952 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 6,7 | 5X0,75 | 36 | 69 |
| 500963 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 6,4 | 6X0,5 | 28,8 | 61 |
| 500968 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 6,6 | 7X0,5 | 33,6 | 66 |
| 500976 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 7,2 | 8X0,5 | 38,4 | 70 |
| 500978 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 8,4 | 8X0,75 | 57,6 | 104 |
| 501009 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 11 | 20X0,5 | 96 | 187 |
| 501911 | ELITRONIC LIYY | DIN47100, GRAU RAL 7001 | 5,6 | 2X1 | 19,2 | 49 |
