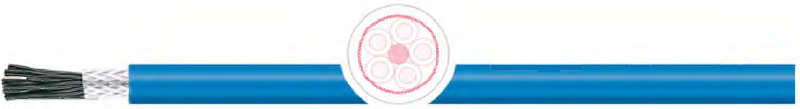

Кабели для искробезопасных установок с голубой ПВХ оболочкой
ELITRONIC-OZ-CY EB LIYCY-OZ
Производитель —
Оценка (средняя 4)
Применение
Используется исключительно для искробезопасных установок в измерительной, управляющей технике, для передачи импульсов и данных, а также в качестве подключающего кабеля для установки вызова и приема, там, где могут...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ELITRONIC-OZ-CY EB LIYCY-OZ
Применение
Используется исключительно для искробезопасных установок в измерительной, управляющей технике, для передачи импульсов и данных, а также в качестве подключающего кабеля для установки вызова и приема, там, где могут быть высокочастотные помехи. Применяется для постоянной прокладки и для гибкого присоединения в свободном движении и без напряжения при растяжении, и без принудительного управления движением. Применяется в сухих и сырых помещениях, но не для прокладки в почве. Используется на открытом воздухе с защитой против УФ-излучения.
Особенности
- Для искробезопасных установок.
- Степень защиты от воспламенения «i» согл. VDE 0165.
- Устойчив к воздействию кислот, щелочей некоторым маслам (см. таблицу технических указаний)..
- При степени защиты от воспламенения «i», энергия в цепи должна быть на таком уровне, чтобы не возникало никаких способных к воспламенению искр, электрических дуг и высоких температур. Кабели можно использовать только в определенном диапазоне напряжения < 50 V AC соответственно < 75 V DC.
Примечание
- Соответствует директиве RoHS.
- Отсутствие кремнийорганической резины (при производстве).
- Рекомендуется для электромагнитной совместимости (ЭМС).
- Возможна поставка кабеля:OPVC-JZ-YCY EB, PVC-JZ-YCY EB, ELITRONIC-CY EB (DIN47100), PAARTRONIC ®-CY EB LIYCY (TP) (DIN47100).
|
Конструкция и технические характеристики |
|
|
проводник |
медный |
|
структура |
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
|
изоляция |
ПВХ. |
|
маркировка жил |
В соотв. DIN VDE 0293, черные жилы с белой цифровой маркировкой, без желто-зеленой жилы |
|
способ скрутки |
послойный повив жил с оптимальными шагами скрутки |
|
общий экран |
медная луженая оплетка, плотность покрытия ок. 85%. |
|
внешняя оболочка |
ПВХ. |
|
цвет оболочки |
синий, RAL 5015 |
|
номинальное напряжение |
Uo/U: 300/500 V (см. примечание) |
|
испытательное напряжение |
3 kV |
|
сопротивление провода |
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
|
сопротивление изоляции |
не менее 20 MQ x км |
|
длительные допустимые токовые нагрузки |
согл. DIN VDE, см. табл. технических указаний. |
|
емкость |
жила/жила ок.. 120 nF/km; жила/экран ок. 160 nF/km |
|
индуктивность |
ок. 0.65 nF/km |
|
наименьший радиус изгиба |
до 12 mm 0 5 x диаметр кабеля;> 12 mm 0 7,5 x |
|
неподвижно |
диаметр кабеля |
|
наименьший радиус изгиба |
до 12 mm 0: 10 x диаметр кабеля; до 20 mm 0: 15 |
|
подвижно |
x диаметр кабеля;> 20 mm 0: 20 x d |
|
температура стационарно |
-30 °C / +80 °C |
|
температура подвижно |
— 5 °C / +70 °C |
|
свойства изоляции |
самозатухающая и трудновоспламеняющаяся, согл. IEC 60332-1 |
|
стандарт |
согл. DIN VDE 0245 и 0250. |

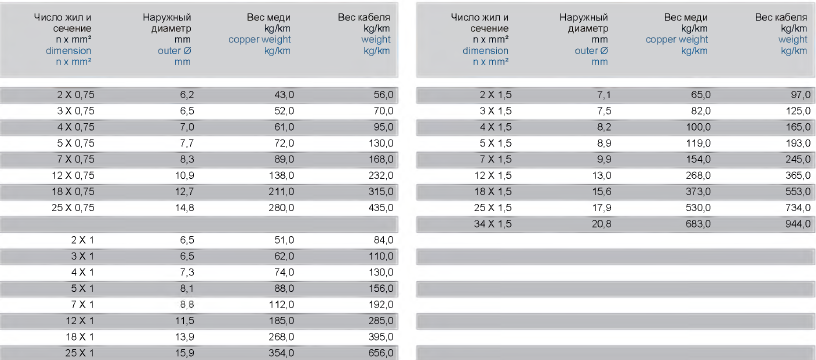

Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 500758 | ELITRONIC-OZ-CY EB LIYCY-OZ | 300/500 V, BLAU RAL 5015 | 10,9 | 12X0,75 | 138 | 232 |
| 500762 | ELITRONIC-OZ-CY EB LIYCY-OZ | 300/500 V, BLAU RAL 5015 | 11,5 | 12X1 | 185 | 285 |
| 500788 | ELITRONIC-OZ-CY EB LIYCY-OZ | 300/500 V, BLAU RAL 5015 | 6,2 | 2X0,75 | 43 | 56 |
| 500791 | ELITRONIC-OZ-CY EB LIYCY-OZ | 300/500 V, BLAU RAL 5015 | 7,1 | 2X1,5 | 65 | 84 |
| 500792 | ELITRONIC-OZ-CY EB LIYCY-OZ | 300/500 V, BLAU RAL 5015 | 6,5 | 2X1 | 51 | 84 |
| 500802 | ELITRONIC-OZ-CY EB LIYCY-OZ | 300/500 V, BLAU RAL 5015 | 6,5 | 3X0,75 | 52 | 70 |
| 500804 | ELITRONIC-OZ-CY EB LIYCY-OZ | 300/500 V, BLAU RAL 5015 | 7,5 | 3X1,5 | 82 | 125 |
| 500806 | ELITRONIC-OZ-CY EB LIYCY-OZ | 300/500 V, BLAU RAL 5015 | 6,8 | 3X1 | 62 | 110 |
| 500812 | ELITRONIC-OZ-CY EB LIYCY-OZ | 300/500 V, BLAU RAL 5015 | 6,3 | 4X0,5 | 43 | 63 |
| 500813 | ELITRONIC-OZ-CY EB LIYCY-OZ | 300/500 V, BLAU RAL 5015 | 7 | 4X0,75 | 61 | 95 |
| 500817 | ELITRONIC-OZ-CY EB LIYCY-OZ | 300/500 V, BLAU RAL 5015 | 8,2 | 4X1,5 | 100 | 165 |
| 500818 | ELITRONIC-OZ-CY EB LIYCY-OZ | 300/500 V, BLAU RAL 5015 | 7,3 | 4X1 | 74 | 130 |
| 500820 | ELITRONIC-OZ-CY EB LIYCY-OZ | 300/500 V, BLAU RAL 5015 | 7,7 | 5X0,75 | 72 | 130 |
| 500821 | ELITRONIC-OZ-CY EB LIYCY-OZ | 300/500 V, BLAU RAL 5015 | 8,9 | 5X1,5 | 119 | 193 |
| 500829 | ELITRONIC-OZ-CY EB LIYCY-OZ | 300/500 V, BLAU RAL 5015 | 8,1 | 5X1 | 88 | 156 |
| 500830 | ELITRONIC-OZ-CY EB LIYCY-OZ | 300/500 V, BLAU RAL 5015 | 8,3 | 7X0,75 | 89 | 168 |
