В оболочке из полиэтилена

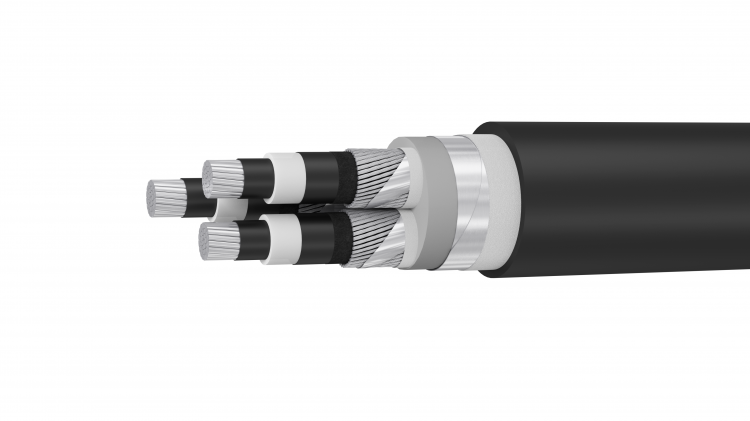

 Кабели трехжильные бронированные с алюминиевыми или медными жилами, с изоляцией из сшитого полиэтилена, с продольной и  поперечной герметизацией, в оболочке из полиэтилена.

Конструкция:

          1. Центральное заполнение – из жгута.
          2. Токопроводящая жила – алюминиевая или медная, многопроволочная, уплотненная, круглой формы, соответствует классу 2 по ГОСТ 22483-2012.
          3. Экран по жиле – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
          4. Изоляция – наложена экструзией из пероксидносшиваемого полиэтилена.
          5. Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
          6. Разделительный экранирующий слой – наложен обмоткой из ленты электропроводящей бумаги или электропроводящей полимерной ленты толщиной не менее 0,2 мм.
          7. Металлический экран – из стренг термо-коррозионностойкого алюминиевого сплава (ТАСг), поверх которых спирально  наложена алюминиевая или алюмополимерная лента.
          8. Внутренняя оболочка – из мелонаполненной невулканизированной резиновой смеси или ПВХ пластиката, наложена с заполнением промежутков между жилами.
          9. Броня – из двух стальных оцинкованных лент.
          10. Разделительный слой:
«г» – водоблокирующие ленты герметизации металлического экрана;
«2г» – дополнительная алюмополимерная лента поверх герметизиро-
ванного экрана;

«2гж» – дополнительная продольная герметизация токопроводящих жил водоблокирующими нитями, например, ПвП2гж;

          11. Наружная оболочка - из полиэтилена.

«у» – усиленная оболочка из полиэтилена высокой плотности.

Технические характеристики:

• Вид климатического исполнения кабелей УХЛ, категория размещения 1 и 2 по ГОСТ 15150.
• Диапазон температур эксплуатации [°С] от -50 до +50
• Прокладку и монтаж кабеля без предварительного подогрева производить при температуре не ниже [°С] -20
• Минимальный радиус изгиба при прокладке, для трехжильных кабелей до 12 наружных диаметров
• Допустимое усилие при тяжении кабелей по трассе прокладки, не более:
  – для кабелей с алюминиевыми жилами [Н/мм2] 30
  – для кабелей с медными жилами [Н/мм2] 50

• Расчетная масса одного километра ТРЕХЖИЛЬНЫХ кабелей, кг/км

  Марка кабеля	Сечение, мм2	Наружный диаметр кабеля, мм				Масса 1 км. одножильного кабеля, кг.
  		6 кВ	10 кВ	20 кВ	35 кВ	6 кВ		10 кВ		20кВ		35 кВ
  						Al	Cu	Al	Cu	Al	Cu	Al	Cu
  АПвП ПвП АПвПу ПвПу АПвВ ПвВ АПвВнг(В) ПвВнг(В)	3х35мк/16ТАСг	42,0	47,0	56,0	-	1470	2110	1705	2345	2300	2940	-	-
  	3х50мк/35ТАСг	45,0	49,0	59,0	73,0	1680	2610	1935	2865	2565	3495	3695	4625
  	3х70мк/35ТАСг	49,0	53,0	63,0	77,0	2000	3265	2280	3540	2950	4215	4150	5415
  	3х95мк/35ТАСг	53,0	57,0	67,0	81,0	2375	4115	2640	4380	3360	5100	4620	6365
  	3х120мк/35ТАСг	56,0	60,0	70,0	84,0	2715	4900	3000	5185	3795	5980	5075	7260
  	3х150мк/50ТАСг	59,0	63,0	73,0	87,0	3145	5925	3440	6220	4280	7060	5620	8395
  	3х185мк/50ТАСг	63,0	67,0	77,0	91,0	3590	6980	3945	7335	4795	8180	6250	9635
  	3х240мк/50ТАСг	69,0	73,0	82,0	96,0	4325	8715	4635	9025	5590	9980	7085	11475
  АПвВнг(А) ПвВнг(А)-LS АПвПнг(А)-HF ПвПнг(А)-HF	3х35мк/16ТАСг	45,0	50,0	60,0	-	2270	2910	2645	3290	3670	4310	-	-
  	3х50мк/35ТАСг	48,0	53,0	63,0	77,0	2575	3505	3000	3930	4085	5015	5970	6900
  	3х70мк/35ТАСг	52,0	57,0	67,0	81,0	3060	4320	3520	4785	4655	5915	6680	7945
  	3х95мк/35ТАСг	56,0	60,0	70,0	85,0	3600	5340	4040	5780	5270	7010	7410	9150
  	3х120мк/35ТАСг	60,0	64,0	74,0	88,0	4075	6260	4570	6755	5905	8090	8060	10250
  	3х150мк/50ТАСг	63,0	67,0	77,0	92,0	4675	7455	5165	7945	6565	9345	8850	11630
  	3х185мк/50ТАСг	67,0	71,0	81,0	96,0	5305	8690	5895	9280	7340	10725	9785	13175
  	3х240мк/50ТАСг	73,0	77,0	87,0	101,0	6390	10775	6900	11285	8490	12880	11040	15430
  АПвБП ПвБП АПвБВ ПвБВ АПвБВнг(В) ПвБВнг(В) АПвБВнг(А)-LS ПвБВнг(А)-LS АПвБПнг(А) ПвБПнг(А)-HF	3х35мк/16ТАСг	47,0	51,0	61,0	-	3025	3665	3475	4115	4675	5320	-	-
  	3х50мк/35ТАСг	50,0	54,0	64,0	78,0	3380	4310	3880	4810	5140	6070	7275	8205
  	3х70мк/35ТАСг	54,0	58,0	68,0	82,0	3935	5200	4475	5735	5780	7040	8060	9320
  	3х95мк/35ТАСг	58,0	62,0	72,0	86,0	4545	6285	5055	6795	6465	8205	8855	10595
  	3х120мк/35ТАСг	61,0	65,0	75,0	90,0	5075	7260	5645	7830	7160	9345	9565	11750
  	3х150мк/50ТАСг	64,0	68,0	78,0	93,0	5735	8515	6300	9075	7875	10655	10415	13195
  	3х185мк/50ТАСг	68,0	72,0	82,0	97,0	6435	9820	7100	10485	8720	12110	11420	14810
  	3х240мк/50ТАСг	74,0	78,0	88,0	103,0	7625	12015	8200	12585	9970	14355	12775	17160

Длительно допустимые токовые нагрузки ТРЕХЖИЛЬНЫХ бронированных и небронированных кабелей 6-35 кВ при 20 °С

При других расчетных температурах окружающей среды необходимо применять поправочные коэффициенты
