В оболочке из ПВХ

Кабели трехжильные бронированные с алюминиевыми или медными жилами, с изоляцией из сшитого полиэтилена, в оболочке из поливинилхлоридного пластиката, из поливинилхлоридного пластиката пониженной горючести для кабелей с индексом «нг(В,А)», из холодостойкого поливинилхлоридного пластиката пониженной горючести для кабелей с индексом «нг(В,А)-ХЛ», из поливинилхлоридного пластиката пониженной пожароопасности для кабелей с индексом «нг(В,А)-LS», из полимерной композиции, не содержащей галогенов, для кабелей с индексом «нг(В,А)-HF».

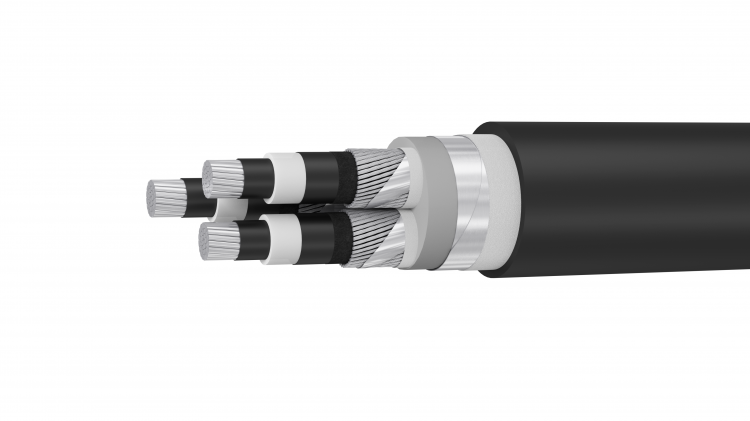

          Конструкция:

          1. Центральное заполнение – из жгута.
          2. Токопроводящая жила – алюминиевая или медная, многопроволочная, уплотненная, круглой формы, соответствует классу 2 по ГОСТ 22483-2012.
          3. Экран по жиле – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
          4. Изоляция – наложена экструзией из пероксидносшиваемого полиэтилена.
          5. Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
          6. Разделительный экранирующий слой – из электропроводящего нетканого полотна или бумаги.
          7. Металлический экран – из стренг термо-коррозионностойкого алюминиевого сплава (ТАСг), поверх которых спирально наложена алюминиевая или алюмополимерная лента.
          8. Внутреняя оболочка – из поливинилхлоридного пластиката; из поливинилхлоридного пластиката пониженной горючести для кабелей с индексом «нг(В, А)»; из холодостойкого поливинилхлоридного пластиката пониженной горючести для кабелей с индексом «нг(В, А)-ХЛ», из поливинилхлоридного пластиката пониженной пожароопасности для кабелей с индексом «нг(В,А)-LS», из полимерной композиции, не содержащей галогены, для кабелей с индексом «нг(В,А) - HF», наложена с заполнением промежутков между жилами.

          9. Броня – из двух стальных оцинкованных лент.
          10. Наружная оболочка – из поливинилхлоридного пластиката; из поливинилхлоридного пластиката пониженной горючести для кабелей с индексом «нг(В, А)»; из холодостойкого поливинилхлоридного пластиката пониженной горючести для кабелей с индексом «нг(В, А)-ХЛ»; из поливинилхлоридного пластиката пониженной пожароопасности для кабелей с индексом
«нг(В,А)-LS», из полимерной композиции, не содержащей галогены для кабелей с индексом «нг(В,А)-HF».
А – предел распространения горения ПРГП 1б
В – предел распространения горения ПРГП 2.

          Применение:


          Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6, 10, 20, 35 кВ частоты 50 Гц для сетей с заземленной и изолированной нейтралью. Кабели с индексом  «нг(В,А)» предназначены для групповой прокладки в кабельных сооружениях и производственных помещениях при отсутствии растягивающих усилий в процессе эксплуатации; с индексом «нг(В,А)-LS» – для групповой прокладки на воздухе, в кабельных с ооружениях и помещениях, в которых установлены требования к плотности дыма при пожаре; «нг(В,А)-HF» – для прокладки в электрических установках общественных и промышленных сооружениях, где есть требования по ограничению воздействия коррозионно-активных газов.

Технические характеристики:

• Вид климатического исполнения кабелей УХЛ, категория размещения 1 и 2 по ГОСТ 15150.
• Диапазон температур эксплуатации [°С] от -50 до +50
• Диапазон температур эксплуатации с индексом «ХЛ» [°С] от -60 до +50
• Прокладку и монтаж кабеля без предварительного подогрева производить при температуре не ниже [°С] -15
• Минимальный радиус изгиба при прокладке, для трехжильных кабелей до 12 наружных диаметров
• Допустимое усилие при тяжении кабелей по трассе прокладки, не более:
  – для кабелей с алюминиевыми жилами [Н/мм2] 30
  – для кабелей с медными жилами [Н/мм2] 50

Расчетная масса одного километра ТРЕХЖИЛЬНЫХ кабелей, кг/км

Длительно допустимые токовые нагрузки ТРЕХЖИЛЬНЫХ бронированных и небронированных кабелей 6-35 кВ при 20 °С

При других расчетных температурах окружающей среды необходимо применять поправочные коэффициенты
