ELKACABLE ПвБПу2г
Производитель —
Оценка (средняя 0)

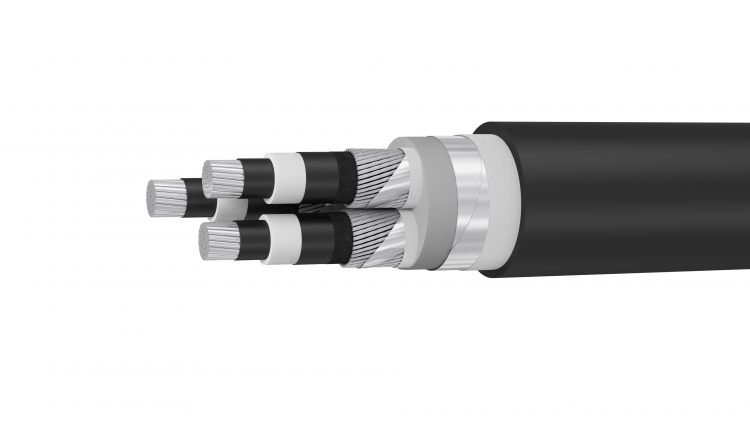

Кабели трехжильные бронированные с алюминиевыми или медными жилами, с изоляцией из сшитого полиэтилена, с продольной и поперечной герметизацией, в оболочке из полиэтилена.
Конструкция:
1. Центральное заполнение...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ELKACABLE ПвБПу2г
Кабели трехжильные бронированные с алюминиевыми или медными жилами, с изоляцией из сшитого полиэтилена, с продольной и поперечной герметизацией, в оболочке из полиэтилена.
Конструкция:
1. Центральное заполнение – из жгута.
2. Токопроводящая жила – алюминиевая или медная, многопроволочная, уплотненная, круглой формы, соответствует классу 2 по ГОСТ 22483-2012.
3. Экран по жиле – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
4. Изоляция – наложена экструзией из пероксидносшиваемого полиэтилена.
5. Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
6. Разделительный экранирующий слой – наложен обмоткой из ленты электропроводящей бумаги или электропроводящей полимерной ленты толщиной не менее 0,2 мм.
7. Металлический экран – из стренг термо-коррозионностойкого алюминиевого сплава (ТАСг), поверх которых спирально наложена алюминиевая или алюмополимерная лента.
8. Внутренняя оболочка – из мелонаполненной невулканизированной резиновой смеси или ПВХ пластиката, наложена с заполнением промежутков между жилами.
9. Броня – из двух стальных оцинкованных лент.
10. Разделительный слой:
«г» – водоблокирующие ленты герметизации металлического экрана;
«2г» – дополнительная алюмополимерная лента поверх герметизиро-
ванного экрана;
«2гж» – дополнительная продольная герметизация токопроводящих жил водоблокирующими нитями, например, ПвП2гж;
11. Наружная оболочка - из полиэтилена.
«у» – усиленная оболочка из полиэтилена высокой плотности.
Технические характеристики:
- Вид климатического исполнения кабелей УХЛ, категория размещения 1 и 2 по ГОСТ 15150.
- Диапазон температур эксплуатации [°С] от -50 до +50
- Прокладку и монтаж кабеля без предварительного подогрева производить при температуре не ниже [°С] -20
- Минимальный радиус изгиба при прокладке, для трехжильных кабелей до 12 наружных диаметров
- Допустимое усилие при тяжении кабелей по трассе прокладки, не более:
– для кабелей с алюминиевыми жилами [Н/мм2] 30
– для кабелей с медными жилами [Н/мм2] 50
Расчетная масса одного километра ТРЕХЖИЛЬНЫХ кабелей, кг/км
|
Марка кабеля |
Сечение, мм2 |
Наружный диаметр кабеля, мм |
Масса 1 км. одножильного кабеля, кг. |
||||||||||
|
6 кВ |
10 кВ |
20 кВ |
35 кВ |
6 кВ |
10 кВ |
20кВ |
35 кВ |
||||||
|
Al |
Cu |
Al |
Cu |
Al |
Cu |
Al |
Cu |
||||||
|
АПвП ПвП АПвПу ПвПу АПвВ ПвВ АПвВнг(В) ПвВнг(В) |
3х35мк/16ТАСг |
42,0 |
47,0 |
56,0 |
- |
1470 |
2110 |
1705 |
2345 |
2300 |
2940 |
- |
- |
|
3х50мк/35ТАСг |
45,0 |
49,0 |
59,0 |
73,0 |
1680 |
2610 |
1935 |
2865 |
2565 |
3495 |
3695 |
4625 |
|
|
3х70мк/35ТАСг |
49,0 |
53,0 |
63,0 |
77,0 |
2000 |
3265 |
2280 |
3540 |
2950 |
4215 |
4150 |
5415 |
|
|
3х95мк/35ТАСг |
53,0 |
57,0 |
67,0 |
81,0 |
2375 |
4115 |
2640 |
4380 |
3360 |
5100 |
4620 |
6365 |
|
|
3х120мк/35ТАСг |
56,0 |
60,0 |
70,0 |
84,0 |
2715 |
4900 |
3000 |
5185 |
3795 |
5980 |
5075 |
7260 |
|
|
3х150мк/50ТАСг |
59,0 |
63,0 |
73,0 |
87,0 |
3145 |
5925 |
3440 |
6220 |
4280 |
7060 |
5620 |
8395 |
|
|
3х185мк/50ТАСг |
63,0 |
67,0 |
77,0 |
91,0 |
3590 |
6980 |
3945 |
7335 |
4795 |
8180 |
6250 |
9635 |
|
|
3х240мк/50ТАСг |
69,0 |
73,0 |
82,0 |
96,0 |
4325 |
8715 |
4635 |
9025 |
5590 |
9980 |
7085 |
11475 |
|
|
АПвВнг(А) ПвВнг(А)-LS АПвПнг(А)-HF ПвПнг(А)-HF |
3х35мк/16ТАСг |
45,0 |
50,0 |
60,0 |
- |
2270 |
2910 |
2645 |
3290 |
3670 |
4310 |
- |
- |
|
3х50мк/35ТАСг |
48,0 |
53,0 |
63,0 |
77,0 |
2575 |
3505 |
3000 |
3930 |
4085 |
5015 |
5970 |
6900 |
|
|
3х70мк/35ТАСг |
52,0 |
57,0 |
67,0 |
81,0 |
3060 |
4320 |
3520 |
4785 |
4655 |
5915 |
6680 |
7945 |
|
|
3х95мк/35ТАСг |
56,0 |
60,0 |
70,0 |
85,0 |
3600 |
5340 |
4040 |
5780 |
5270 |
7010 |
7410 |
9150 |
|
|
3х120мк/35ТАСг |
60,0 |
64,0 |
74,0 |
88,0 |
4075 |
6260 |
4570 |
6755 |
5905 |
8090 |
8060 |
10250 |
|
|
3х150мк/50ТАСг |
63,0 |
67,0 |
77,0 |
92,0 |
4675 |
7455 |
5165 |
7945 |
6565 |
9345 |
8850 |
11630 |
|
|
3х185мк/50ТАСг |
67,0 |
71,0 |
81,0 |
96,0 |
5305 |
8690 |
5895 |
9280 |
7340 |
10725 |
9785 |
13175 |
|
|
3х240мк/50ТАСг |
73,0 |
77,0 |
87,0 |
101,0 |
6390 |
10775 |
6900 |
11285 |
8490 |
12880 |
11040 |
15430 |
|
|
АПвБП ПвБП АПвБВ ПвБВ АПвБВнг(В) ПвБВнг(В) АПвБВнг(А)-LS ПвБВнг(А)-LS АПвБПнг(А) ПвБПнг(А)-HF |
3х35мк/16ТАСг |
47,0 |
51,0 |
61,0 |
- |
3025 |
3665 |
3475 |
4115 |
4675 |
5320 |
- |
- |
|
3х50мк/35ТАСг |
50,0 |
54,0 |
64,0 |
78,0 |
3380 |
4310 |
3880 |
4810 |
5140 |
6070 |
7275 |
8205 |
|
|
3х70мк/35ТАСг |
54,0 |
58,0 |
68,0 |
82,0 |
3935 |
5200 |
4475 |
5735 |
5780 |
7040 |
8060 |
9320 |
|
|
3х95мк/35ТАСг |
58,0 |
62,0 |
72,0 |
86,0 |
4545 |
6285 |
5055 |
6795 |
6465 |
8205 |
8855 |
10595 |
|
|
3х120мк/35ТАСг |
61,0 |
65,0 |
75,0 |
90,0 |
5075 |
7260 |
5645 |
7830 |
7160 |
9345 |
9565 |
11750 |
|
|
3х150мк/50ТАСг |
64,0 |
68,0 |
78,0 |
93,0 |
5735 |
8515 |
6300 |
9075 |
7875 |
10655 |
10415 |
13195 |
|
|
3х185мк/50ТАСг |
68,0 |
72,0 |
82,0 |
97,0 |
6435 |
9820 |
7100 |
10485 |
8720 |
12110 |
11420 |
14810 |
|
|
3х240мк/50ТАСг |
74,0 |
78,0 |
88,0 |
103,0 |
7625 |
12015 |
8200 |
12585 |
9970 |
14355 |
12775 |
17160 |
|
Длительно допустимые токовые нагрузки ТРЕХЖИЛЬНЫХ бронированных и небронированных кабелей 6-35 кВ при 20 °С
|
Номинальное сечение жилы, мм2
|
Ток нагрузки кабеля при прокладке в земле, А |
|||||
|
кабель с медной жилой |
кабель с алюминиевой жилой |
|||||
|
6кВ |
10кВ |
20-35кВ |
6кВ |
10кВ |
20-35кВ |
|
|
25 |
157 |
- |
- |
122 |
- |
- |
|
35 |
164 |
175 |
186 |
126 |
136 |
143 |
|
50 |
192 |
207 |
207 |
148 |
156 |
161 |
|
70 |
233 |
253 |
248 |
181 |
193 |
199 |
|
95 |
279 |
300 |
300 |
216 |
233 |
233 |
|
120 |
316 |
340 |
341 |
246 |
265 |
265 |
|
150 |
352 |
384 |
384 |
275 |
300 |
300 |
|
185 |
396 |
433 |
433 |
311 |
338 |
339 |
|
240 |
457 |
500 |
500 |
358 |
392 |
392 |
|
Номинальное сечение жилы, мм2 |
Ток нагрузки кабеля при прокладке на воздухе, А |
|||||
|
кабель с медной жилой |
кабель с алюминиевой жилой |
|||||
|
6кВ |
10кВ |
20—35кВ |
6кВ |
10кВ |
20—35кВ |
|
|
25 |
150 |
- |
- |
117 |
- |
- |
|
35 |
179 |
173 |
184 |
138 |
134 |
143 |
|
50 |
213 |
206 |
215 |
165 |
159 |
163 |
|
70 |
263 |
255 |
264 |
204 |
196 |
204 |
|
95 |
319 |
329 |
331 |
248 |
255 |
256 |
|
120 |
366 |
374 |
376 |
285 |
291 |
292 |
|
150 |
413 |
423 |
426 |
321 |
329 |
331 |
|
185 |
471 |
479 |
481 |
368 |
374 |
375 |
|
240 |
550 |
562 |
564 |
432 |
441 |
442 |
При других расчетных температурах окружающей среды необходимо применять поправочные коэффициенты
|
Условия прокладки |
Поправочные коэффициенты при температуре среды, °С |
|||||||||||
|
-5 |
0 |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
|
|
Земля |
1,13 |
1,1 |
1,06 |
1,03 |
1,0 |
0,97 |
0,93 |
0,89 |
0,86 |
0,82 |
0,77 |
0,73 |
|
Воздух |
1,21 |
1,18 |
1,14 |
1,11 |
1,07 |
1,04 |
1,0 |
0,96 |
0,92 |
0,88 |
0,83 |
0,78 |
