ELKACABLE ПвБВнг(В,А)-LS
Оценка (средняя 0)
Кабели трехжильные бронированные с алюминиевыми или медными жилами, с изоляцией из сшитого полиэтилена, в оболочке из поливинилхлоридного пластиката, из поливинилхлоридного пластиката пониженной горючести для кабелей с индексом «нг(В,А)»,...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ELKACABLE ПвБВнг(В,А)-LS

Кабели трехжильные бронированные с алюминиевыми или медными жилами, с изоляцией из сшитого полиэтилена, в оболочке из поливинилхлоридного пластиката, из поливинилхлоридного пластиката пониженной горючести для кабелей с индексом «нг(В,А)», из холодостойкого поливинилхлоридного пластиката пониженной горючести для кабелей с индексом «нг(В,А)-ХЛ», из поливинилхлоридного пластиката пониженной пожароопасности для кабелей с индексом «нг(В,А)-LS», из полимерной композиции, не содержащей галогенов, для кабелей с индексом «нг(В,А)-HF».

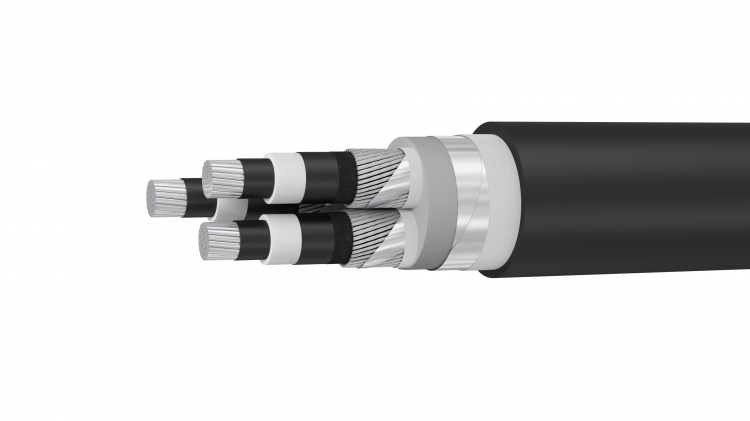

          Конструкция:


          1. Центральное заполнение – из жгута.
          2. Токопроводящая жила – алюминиевая или медная, многопроволочная, уплотненная, круглой формы, соответствует классу 2 по ГОСТ 22483-2012.
          3. Экран по жиле – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
          4. Изоляция – наложена экструзией из пероксидносшиваемого полиэтилена.
          5. Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
          6. Разделительный экранирующий слой – из электропроводящего нетканого полотна или бумаги.
          7. Металлический экран – из стренг термо-коррозионностойкого алюминиевого сплава (ТАСг), поверх которых спирально наложена алюминиевая или алюмополимерная лента.
          8. Внутреняя оболочка – из поливинилхлоридного пластиката; из поливинилхлоридного пластиката пониженной горючести для кабелей с индексом «нг(В, А)»; из холодостойкого поливинилхлоридного пластиката пониженной горючести для кабелей с индексом «нг(В, А)-ХЛ», из поливинилхлоридного пластиката пониженной пожароопасности для кабелей с индексом «нг(В,А)-LS», из полимерной композиции, не содержащей галогены, для кабелей с индексом «нг(В,А) - HF», наложена с заполнением промежутков между жилами.

          9. Броня – из двух стальных оцинкованных лент.
          10. Наружная оболочка – из поливинилхлоридного пластиката; из поливинилхлоридного пластиката пониженной горючести для кабелей с индексом «нг(В, А)»; из холодостойкого поливинилхлоридного пластиката пониженной горючести для кабелей с индексом «нг(В, А)-ХЛ»; из поливинилхлоридного пластиката пониженной пожароопасности для кабелей с индексом
«нг(В,А)-LS», из полимерной композиции, не содержащей галогены для кабелей с индексом «нг(В,А)-HF».
А – предел распространения горения ПРГП 1б
В – предел распространения горения ПРГП 2.



          Применение:


          Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6, 10, 20, 35 кВ частоты 50 Гц для сетей с заземленной и изолированной нейтралью. Кабели с индексом  «нг(В,А)» предназначены для групповой прокладки в кабельных сооружениях и производственных помещениях при отсутствии растягивающих усилий в процессе эксплуатации; с индексом «нг(В,А)-LS» – для групповой прокладки на воздухе, в кабельных с ооружениях и помещениях, в которых установлены требования к плотности дыма при пожаре; «нг(В,А)-HF» – для прокладки в электрических установках общественных и промышленных сооружениях, где есть требования по ограничению воздействия коррозионно-активных газов.

Технические характеристики:

  • Вид климатического исполнения кабелей УХЛ, категория размещения 1 и 2 по ГОСТ 15150.
  • Диапазон температур эксплуатации [°С] от -50 до +50
  • Диапазон температур эксплуатации с индексом «ХЛ» [°С] от -60 до +50
  • Прокладку и монтаж кабеля без предварительного подогрева производить при температуре не ниже [°С] -15
  • Минимальный радиус изгиба при прокладке, для трехжильных кабелей до 12 наружных диаметров
  • Допустимое усилие при тяжении кабелей по трассе прокладки, не более:
    – для кабелей с алюминиевыми жилами [Н/мм2] 30
    – для кабелей с медными жилами [Н/мм2] 50

Расчетная масса одного километра ТРЕХЖИЛЬНЫХ кабелей, кг/км

Марка кабеля

Сечение, мм2

Наружный диаметр кабеля, мм

Масса 1 км. одножильного кабеля, кг.

6 кВ

10 кВ

20 кВ

35 кВ

6 кВ

10 кВ

20кВ

35 кВ

Al

Cu

Al

Cu

Al

Cu

Al

Cu

АПвП

ПвП

АПвПу

ПвПу

АПвВ

ПвВ

АПвВнг(В)

ПвВнг(В)

3х35мк/16ТАСг

42,0

47,0

56,0

-

1470

2110

1705

2345

2300

2940

-

-

3х50мк/35ТАСг

45,0

49,0

59,0

73,0

1680

2610

1935

2865

2565

3495

3695

4625

3х70мк/35ТАСг

49,0

53,0

63,0

77,0

2000

3265

2280

3540

2950

4215

4150

5415

3х95мк/35ТАСг

53,0

57,0

67,0

81,0

2375

4115

2640

4380

3360

5100

4620

6365

3х120мк/35ТАСг

56,0

60,0

70,0

84,0

2715

4900

3000

5185

3795

5980

5075

7260

3х150мк/50ТАСг

59,0

63,0

73,0

87,0

3145

5925

3440

6220

4280

7060

5620

8395

3х185мк/50ТАСг

63,0

67,0

77,0

91,0

3590

6980

3945

7335

4795

8180

6250

9635

3х240мк/50ТАСг

69,0

73,0

82,0

96,0

4325

8715

4635

9025

5590

9980

7085

11475

АПвВнг(А)

ПвВнг(А)-LS

АПвПнг(А)-HF

ПвПнг(А)-HF

3х35мк/16ТАСг

45,0

50,0

60,0

-

2270

2910

2645

3290

3670

4310

-

-

3х50мк/35ТАСг

48,0

53,0

63,0

77,0

2575

3505

3000

3930

4085

5015

5970

6900

3х70мк/35ТАСг

52,0

57,0

67,0

81,0

3060

4320

3520

4785

4655

5915

6680

7945

3х95мк/35ТАСг

56,0

60,0

70,0

85,0

3600

5340

4040

5780

5270

7010

7410

9150

3х120мк/35ТАСг

60,0

64,0

74,0

88,0

4075

6260

4570

6755

5905

8090

8060

10250

3х150мк/50ТАСг

63,0

67,0

77,0

92,0

4675

7455

5165

7945

6565

9345

8850

11630

3х185мк/50ТАСг

67,0

71,0

81,0

96,0

5305

8690

5895

9280

7340

10725

9785

13175

3х240мк/50ТАСг

73,0

77,0

87,0

101,0

6390

10775

6900

11285

8490

12880

11040

15430

АПвБП

ПвБП

АПвБВ

ПвБВ

АПвБВнг(В)

ПвБВнг(В)

АПвБВнг(А)-LS

ПвБВнг(А)-LS

АПвБПнг(А)

ПвБПнг(А)-HF

3х35мк/16ТАСг

47,0

51,0

61,0

-

3025

3665

3475

4115

4675

5320

-

-

3х50мк/35ТАСг

50,0

54,0

64,0

78,0

3380

4310

3880

4810

5140

6070

7275

8205

3х70мк/35ТАСг

54,0

58,0

68,0

82,0

3935

5200

4475

5735

5780

7040

8060

9320

3х95мк/35ТАСг

58,0

62,0

72,0

86,0

4545

6285

5055

6795

6465

8205

8855

10595

3х120мк/35ТАСг

61,0

65,0

75,0

90,0

5075

7260

5645

7830

7160

9345

9565

11750

3х150мк/50ТАСг

64,0

68,0

78,0

93,0

5735

8515

6300

9075

7875

10655

10415

13195

3х185мк/50ТАСг

68,0

72,0

82,0

97,0

6435

9820

7100

10485

8720

12110

11420

14810

3х240мк/50ТАСг

74,0

78,0

88,0

103,0

7625

12015

8200

12585

9970

14355

12775

17160

Длительно допустимые токовые нагрузки ТРЕХЖИЛЬНЫХ бронированных и небронированных кабелей 6-35 кВ при 20 °С

Номинальное сечение жилы, мм2



Ток нагрузки кабеля при прокладке в земле, А

кабель с медной жилой

кабель с алюминиевой жилой

6кВ

10кВ

20-35кВ

6кВ

10кВ

20-35кВ

25

157

-

-

122

-

-

35

164

175

186

126

136

143

50

192

207

207

148

156

161

70

233

253

248

181

193

199

95

279

300

300

216

233

233

120

316

340

341

246

265

265

150

352

384

384

275

300

300

185

396

433

433

311

338

339

240

457

500

500

358

392

392

Номинальное сечение жилы, мм2

Ток нагрузки кабеля при прокладке на воздухе, А

кабель с медной жилой

кабель с алюминиевой жилой

6кВ

10кВ

20—35кВ

6кВ

10кВ

20—35кВ

25

150

-

-

117

-

-

35

179

173

184

138

134

143

50

213

206

215

165

159

163

70

263

255

264

204

196

204

95

319

329

331

248

255

256

120

366

374

376

285

291

292

150

413

423

426

321

329

331

185

471

479

481

368

374

375

240

550

562

564

432

441

442

При других расчетных температурах окружающей среды необходимо применять поправочные коэффициенты

Условия прокладки

Поправочные коэффициенты при температуре среды, °С

-5

0

5

10

15

20

25

30

35

40

45

50

Земля

1,13

1,1

1,06

1,03

1,0

0,97

0,93

0,89

0,86

0,82

0,77

0,73

Воздух

1,21

1,18

1,14

1,11

1,07

1,04

1,0

0,96

0,92

0,88

0,83

0,78
