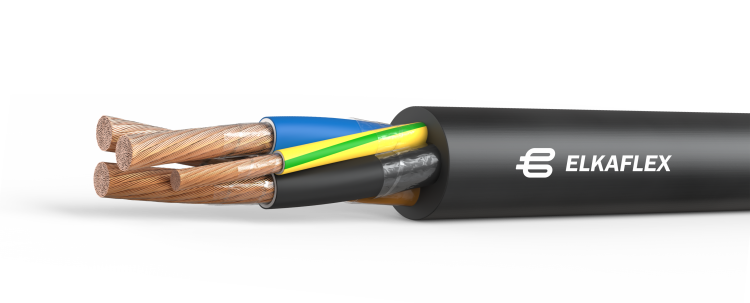

ELKAFLEX КГН-ХЛ
Производитель —
Оценка (средняя 0)
Элементы конструкции:
1. Токопроводящие жилы - медные, круглые, 5 класса гибкости по ГОСТ 22483; 2. Изоляция из термостойкого этиленпропиленового эластомера; 3. Внутренняя...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ELKAFLEX КГН-ХЛ
Элементы конструкции:
1. Токопроводящие жилы - медные, круглые, 5 класса гибкости по ГОСТ 22483;
2. Изоляция из термостойкого этиленпропиленового эластомера;
3. Внутренняя оболочка из термоэластопласта*;
4. Экран в виде оплетки из медных (луженых) проволок*;
5. Наружная оболочка в зависимости от исполнения:
- КГ-ХЛ - измаслобензостойкого, холодостойкого, износостойкого термоэластопласта;
- КГН, КГНЭ – из износостойкого, маслобензостойкого термоэластопласта, не распространяющего горение при одиночной прокладке;
- КГН-ХЛ, КГНЭ-ХЛ - из холодостойкого, маслобензостойкого, износостойкого термоэластопласта, не распространяющего горение при одиночной прокладке;
Применение:
Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 0,66 кВ частоты до 400 Гц или постоянное номинальное напряжение 1 кВ, а также на номинальное переменное
напряжение 1 кВ частоты до 400 Гц или постоянное номинальное напряжение 1,5 кВ при повышенных механических воздействиях на оболочку.
Эксплуатационные характеристики:
|
Параметр |
Значение |
|
Температура окружающей среды при эксплуатации,(оС) - максимальная - минимальная (для кабелей в исполнении «ХЛ») - минимальная (для остальных марок) |
-50 -60 -30 |
|
Радиус изгиба кабеля при монтаже и э ксплуатации, не менее (Dн- наружный диаметр кабеля, мм) - для экранированных кабелей - для всех остальных марок |
10 Dн 8 Dн |
| Допустимая температура нагрева жил кабеля, (оС) - длительно - допустимая | 90 |
| Стойкость к солнечному излучению | + |
| Стойкость к смазочным маслам на основе минеральных масел и дизельному топливу | + |
| Не распространяет горение при групповой прокладке по ГОСТ IEC 60332 -3-22 (для марок с индексом «нг(А)») | + |
| Не распространяет горение при одиночной прокладке ГОСТ IEC 60332-1-2 (все марки, за исключе нием КГ-ХЛ) | + |
|
**Срок службы кабеля (лет) не менее - стационарная прокладка - подвижная эксплуатация |
30 8 |
|
Гарантийный срок эксплуатации (лет) не менее - стационарная прокладка - подвижная эксплуатация |
3 1,5 |
**Фактический срок службы кабелей не ограничивается сроком службы, указаным выше,
а определяется их техническим состоянием
Примечание:
В кабелях с индексом нг(А) наружная оболочка выполнена из термоэластопласта,
не распространяющего горение при групповой прокладке;
Для кабелей в тропическом исполнении через дефис добавляют индекс “Т”.
* – элемент конструкции используется в экранированных кабелях.
Число жил в кабеле и номинальное сечение основных жил
|
Число жил |
Сечение основных жил, мм2 |
||
|
Основных |
Нулевой или заземления |
Вспомогательных |
|
|
1 |
- |
- |
0,75 - 500 |
|
2 и 3 |
- |
- |
0,5 - 240 |
|
2 и 3 |
1 |
- |
|
|
2 и 3 |
- |
1 и 2 |
0,5 - 240 |
|
4 |
- |
- |
0,5 - 240 |
|
5 |
- |
- |
|
|
6 |
- |
- |
0,5 - 4,0 |
|
7 |
- |
- |
|
|
8 |
- |
- |
|
|
10 |
- |
- |
|
|
12 |
- |
- |
|
|
14 - 37 |
- |
- |
|
|
3 |
1 |
- |
2,5 - 240 |
|
3 |
1 |
1 и 2 |
|
Примечание: по требованию потребителя допускаются другие сечения основных
токопроводящих ж ил и другое количество основных и вспомогательных жил.
|
Номинальное сечение основных жил, мм2 |
Расчетная масса, кг/км |
||||
|
Одна основная жила |
Две основные жилы |
Три основные жилы |
Четыре основные жилы |
Пять основных жил |
|
|
0,75 |
- |
73 |
83 |
- |
- |
|
1,0 |
|
80 |
93 |
108 |
143 |
|
1,5 |
- |
93 |
110 |
145 |
170 |
|
2,5 |
55 |
135 |
163 |
195 |
235 |
|
4 |
75 |
205 |
235 |
283 |
343 |
|
6 |
110 |
255 |
310 |
375 |
456 |
|
10 |
160 |
395 |
495 |
615 |
760 |
|
16 |
220 |
540 |
675 |
870 |
1060 |
|
25 |
325 |
805 |
1020 |
1310 |
1595 |
|
35 |
440 |
1065 |
1385 |
1755 |
2145 |
|
50 |
605 |
1505 |
1945 |
2475 |
3075 |
|
70 |
845 |
2055 |
1685 |
3465 |
4270 |
|
95 |
1075 |
2695 |
3525 |
4495 |
5575 |
|
120 |
1330 |
3295 |
4325 |
5570 |
6875 |
|
150 |
1615 |
4130 |
5390 |
6890 |
8545 |
|
185 |
2010 |
5050 |
6630 |
8545 |
10550 |
|
240 |
2580 |
6632 |
8673 |
11101 |
13631 |
|
300 |
3290 |
- |
- |
- |
- |
|
400 |
4220 |
- |
- |
- |
- |
|
Номинальное сечение основных жил, мм2 |
Расчетный наружный диаметр, мм2 |
||||
|
Одна основная жила |
Две основные жилы |
Три основные жилы |
Четыре основные жилы |
Пять основных жил |
|
|
0,75 |
- |
7,9 |
8,6 |
- |
- |
|
1,0 |
- |
8,2 |
8,8 |
8,8 |
10,2 |
|
1,5 |
- |
8,6 |
10,0 |
10,0 |
10,8 |
|
2,5 |
5,9 |
10,7 |
11,6 |
11,2 |
12,2 |
|
4 |
6,7 |
12,6 |
14,2 |
13,3 |
14,5 |
|
6 |
8,0 |
14,1 |
15,8 |
14,8 |
16,2 |
|
10 |
9,7 |
17,9 |
20,1 |
18,8 |
21,1 |
|
16 |
10,8 |
20,0 |
22,0 |
21,0 |
23,1 |
|
25 |
12,5 |
24,3 |
26,8 |
25,5 |
28,1 |
|
35 |
14,5 |
26,1 |
30,8 |
29,3 |
32,3 |
|
50 |
16,4 |
28,8 |
36,1 |
33,8 |
37,9 |
|
70 |
18,9 |
33,0 |
39,4 |
39,3 |
43,5 |
|
95 |
21,1 |
37,8 |
43,0 |
44,6 |
49,9 |
|
120 |
23,2 |
41,7 |
47,3 |
49,1 |
54,4 |
|
150 |
26,0 |
47,3 |
53,8 |
55,9 |
62,5 |
|
185 |
28,4 |
51,0 |
58,6 |
60,9 |
67,6 |
|
240 |
32,8 |
57,4 |
61,3 |
68,1 |
75,7 |
|
300 |
37,2 |
- |
- |
- |
- |
|
400 |
43,1 |
- |
- |
- |
- |
Длительно - допустимые токовые нагрузки кабелей на напряжение 0,66 и 1 кВ при температуре окружающего воздуха 25оС
|
Номинальное сечение основных жил, мм2 |
Длительно допустимая токовая нагрузка, А, не более для кабелей с: |
||||
|
Одной жилой |
Двумя основными жилами, с жилой заземления, или нулевой или без них |
Тремя основными жилами, с жилой заземления, или нулевой, одной или двумя вспомогатель ными жилами или без них |
Четырьмя основными жилами |
Пятью основными жилами |
|
|
0,5 |
|
15 |
15 |
11 |
11 |
|
0,75 |
21 |
23 |
23 |
17 |
17 |
|
1,0 |
25 |
27 |
25 |
21 |
21 |
|
1,5 |
33 |
32 |
31 |
26 |
26 |
|
2,5 |
45 |
43 |
42 |
37 |
32 |
|
4 |
59 |
58 |
54 |
48 |
43 |
|
6 |
76 |
64 |
62 |
58 |
54 |
|
10 |
107 |
95 |
84 |
79 |
74 |
|
16 |
139 |
120 |
108 |
98 |
93 |
|
25 |
182 |
153 |
140 |
129 |
118 |
|
35 |
228 |
192 |
170 |
158 |
148 |
|
50 |
285 |
242 |
212 |
200 |
187 |
|
70 |
358 |
307 |
269 |
252 |
236 |
|
95 |
428 |
369 |
326 |
303 |
283 |
|
120 |
500 |
428 |
379 |
354 |
333 |
|
150 |
582 |
497 |
443 |
416 |
388 |
|
185 |
654 |
559 |
499 |
470 |
441 |
|
240 |
795 |
680 |
640 |
590 |
560 |
|
300 |
913 |
- |
- |
- |
- |
|
400 |
1108 |
- |
- |
- |
- |
