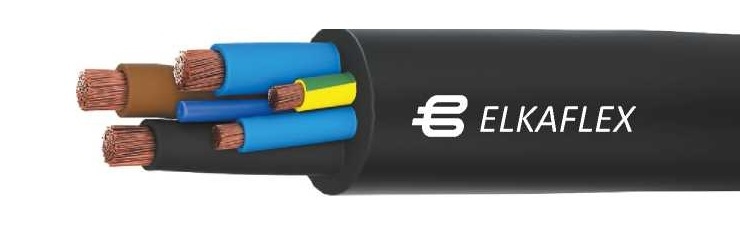

ELKAFLEX КГС-ХЛ
Оценка (средняя 0)
Элементы конструкции:             1.  Токопроводящие жилы - медные, круглые, 5 класса гибкости по ГОСТ 22483;           2.  Изоляция из термостойкого этиленпропиленового эластомера;           3.  Сердечник из полиэфирных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ELKAFLEX КГС-ХЛ

Элементы конструкции:



          1. Токопроводящие жилы - медные, круглые, 5 класса гибкости по ГОСТ 22483;
          2. Изоляция из термостойкого этиленпропиленового эластомера;
          3. Сердечник из полиэфирных нитей с экструдированным слоем термоэластопласта;
          4. Наружная оболочка в зависимости от исполнения:

  • КГC-ХЛ - из маслобензостойкого, холодостойкого, износостойкого
    термоэластопласта;
  • КГСН – из маслобензостойкого, износостойкого термоэластопласта, не
    распространяющего горение при одиночной прокладке;
  • КГСН-ХЛ - из маслобензостойкого, холодостойкого, износостойкого
    термоэластопласта, не распространяющего горение при одиночной прокладке.

    Примечание: для кабелей в тропическом исполнении через дефис добавляют индекс “Т”.



          Применение:



          Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 0,66 кВ частоты до 400 Гц или постоянное номинальное напряжение 1 кВ, а также на номинальное переменное напряжение 1 кВ частоты до 400 Гц или постоянное номинальное напряжение 1,5 кВ при повышенных механических воздействиях на оболочку, изгибах с радиусом не менее 5 диаметров кабеля, возможном воздействии на кабель раздавливающих нагрузок.

Эксплуатационные характеристики:

Параметр

Значение

Температура окружающей среды при эксплуатации, (оС)

- максимальная

- минимальная (для кабелей в исполнении «ХЛ»)

- минимальная (для остальных марок)



+ 50

- 60

- 30

Радиус изгиба кабеля при монтаже и эксплуатации, не менее Dн - наружный диаметр кабеля, мм)

5Dн

Допустимая температура нагрева жил кабеля, (оС)

- длительно - допустимая

90

Стойкость к солнечному излучению

+

Стойкость к смазочным маслам на основе минеральных масел и дизельному топливу

+

Не распространяет горение при одиночной прокладке ГОСТ IEC 60332-1-2 (все марки, за исключением КГС-ХЛ)

+

*Срок службы кабеля (лет) не менее

- стационарная прокладка

- подвижная эксплуатация



30

8

Гарантийный срок эксплуатации (лет) не менее

- стационарная прокладка

- подвижная эксплуатация



3

1,5

Число жил в кабеле и номинальное сечение основных жил

Число жил

Сечение

Основных

Нулевой или заземления

Вспомогательных

основных жил, мм2

3

1

-

2,5 - 240

3

1

1 и 2

Примечание: по требованию потребителя допускаются другие сечения основных токопроводящих жил и другое количество основных и вспомогательных жил.

Расчетная масса кабелей на напряжение 0,66 кВ

Номинальное сечение основных жил, мм2

Расчетная масса, кг/км

Три основные, одна нулевая или заземления жилы

Три основные, одна нулевая или заземления, одна вспомогательная жилы

Три основные, одна нулевая или заземления, две вспомогательные жилы

2,5

248

258

270

4

332

352

372

6

439

469

502

10

689

734

783

16

948

916

962

25

1410

1395

1487

35

1881

1734

1967

50

2401

2311

2423

70

3272

3144

3359

95

4268

4032

4237

120

5447

5002

5341

150

6291

6232

6740

185

7579

7480

8045

240

9903

9651

10387

Расчетный наружный диаметр кабелей на напряжение 0,66 кВ

Номинальное сечение основных жил, мм2

Расчетный наружный диаметр, мм

Три основные, одна нулевая или заземления жилы

Три основные, одна нулевая или заземления, одна вспомогательная жилы

Три основные, одна нулевая или заземления, две вспомогательные жилы

2,5

13,5

13,5

13,5

4

14,9

14,9

14,9

6

16,6

16,6

16,6

10

20,8

20,8

20,8

16

23,3

23,3

23,3

25

28,8

28,8

28,8

35

31,4

31,4

31,4

50

35,0

35,0

35,0

70

39,8

39,8

39,8

95

45,1

45,1

45,1

120

50,1

50,1

50,1

150

55,0

55,0

55,0

185

59,1

59,1

59,1

240

69,4

69,4

69,4

Длительно допустимые токовые нагрузки кабелей на напряжение 0,66 и 1 кВ при температуре окружающего воздуха 25°С

Номинальное сечение основных жил, мм2

Длительно допустимая токовая нагрузка, А, не более

Двумя основными жилами, с жилой заземления, или нулевой или без них

Тремя основными жилами, с жилой заземления, или нулевой, одной или двумя вспомогательными жилами или без них

Четырьмя основными жилами

Пятью основными жилами

2,5

43

42

37

32

4

58

54

48

43

6

64

62

58

54

10

95

84

79

74

16

120

108

98

93

25

153

140

129

1 18

35

192

170

158

148

50

242

212

200

187

70

307

269

252

236

95

369

326

303

283

120

428

379

354

333

150

497

443

416

388

185

559

499

470

441

240

680

640

590

560
