Кабели повышенной гибкости с сердечником

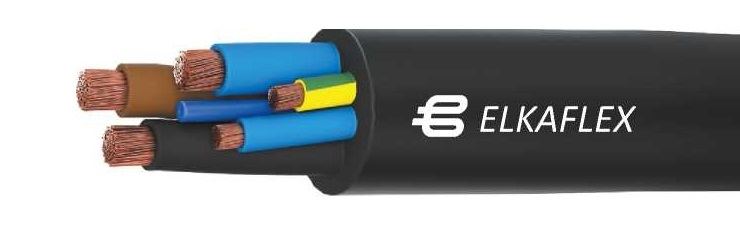

ELKAFLEX КГСН
Производитель —
Оценка (средняя 1)
Элементы конструкции:
1. Токопроводящие жилы - медные, круглые, 5 класса гибкости по ГОСТ 22483; 2. Изоляция из термостойкого этиленпропиленового эластомера; 3. Сердечник...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ELKAFLEX КГСН
Элементы конструкции:
1. Токопроводящие жилы - медные, круглые, 5 класса гибкости по ГОСТ 22483;
2. Изоляция из термостойкого этиленпропиленового эластомера;
3. Сердечник из полиэфирных нитей с экструдированным слоем термоэластопласта;
4. Наружная оболочка в зависимости от исполнения:
- КГC-ХЛ - из маслобензостойкого, холодостойкого, износостойкого
термоэластопласта; - КГСН – из маслобензостойкого, износостойкого термоэластопласта, не
распространяющего горение при одиночной прокладке; - КГСН-ХЛ - из маслобензостойкого, холодостойкого, износостойкого
термоэластопласта, не распространяющего горение при одиночной прокладке.
Примечание: для кабелей в тропическом исполнении через дефис добавляют индекс “Т”.
Применение:
Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 0,66 кВ частоты до 400 Гц или постоянное номинальное напряжение 1 кВ, а также на номинальное переменное напряжение 1 кВ частоты до 400 Гц или постоянное номинальное напряжение 1,5 кВ при повышенных механических воздействиях на оболочку, изгибах с радиусом не менее 5 диаметров кабеля, возможном воздействии на кабель раздавливающих нагрузок.
Эксплуатационные характеристики:
|
Параметр |
Значение |
|
Температура окружающей среды при эксплуатации, (оС) - максимальная - минимальная (для кабелей в исполнении «ХЛ») - минимальная (для остальных марок) |
+ 50 - 60 - 30 |
|
Радиус изгиба кабеля при монтаже и эксплуатации, не менее Dн - наружный диаметр кабеля, мм) |
5Dн |
|
Допустимая температура нагрева жил кабеля, (оС) - длительно - допустимая |
90 |
|
Стойкость к солнечному излучению |
+ |
|
Стойкость к смазочным маслам на основе минеральных масел и дизельному топливу |
+ |
|
Не распространяет горение при одиночной прокладке ГОСТ IEC 60332-1-2 (все марки, за исключением КГС-ХЛ) |
+ |
|
*Срок службы кабеля (лет) не менее - стационарная прокладка - подвижная эксплуатация |
30 8 |
|
Гарантийный срок эксплуатации (лет) не менее - стационарная прокладка - подвижная эксплуатация |
3 1,5 |
Число жил в кабеле и номинальное сечение основных жил
|
Число жил |
Сечение |
||
|
Основных |
Нулевой или заземления |
Вспомогательных |
основных жил, мм2 |
|
3 |
1 |
- |
2,5 - 240 |
|
3 |
1 |
1 и 2 |
|
|
Примечание: по требованию потребителя допускаются другие сечения основных токопроводящих жил и другое количество основных и вспомогательных жил. Расчетная масса кабелей на напряжение 0,66 кВ
Расчетный наружный диаметр кабелей на напряжение 0,66 кВ
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Длительно допустимые токовые нагрузки кабелей на напряжение 0,66 и 1 кВ при температуре окружающего воздуха 25°С
|
Номинальное сечение основных жил, мм2 |
Длительно допустимая токовая нагрузка, А, не более |
|||
|
Двумя основными жилами, с жилой заземления, или нулевой или без них |
Тремя основными жилами, с жилой заземления, или нулевой, одной или двумя вспомогательными жилами или без них |
Четырьмя основными жилами |
Пятью основными жилами |
|
|
2,5 |
43 |
42 |
37 |
32 |
|
4 |
58 |
54 |
48 |
43 |
|
6 |
64 |
62 |
58 |
54 |
|
10 |
95 |
84 |
79 |
74 |
|
16 |
120 |
108 |
98 |
93 |
|
25 |
153 |
140 |
129 |
1 18 |
|
35 |
192 |
170 |
158 |
148 |
|
50 |
242 |
212 |
200 |
187 |
|
70 |
307 |
269 |
252 |
236 |
|
95 |
369 |
326 |
303 |
283 |
|
120 |
428 |
379 |
354 |
333 |
|
150 |
497 |
443 |
416 |
388 |
|
185 |
559 |
499 |
470 |
441 |
|
240 |
680 |
640 |
590 |
560 |
