ELKAFLEX SERVO КГНЭнг(А)
Оценка (средняя 0)
  Применение:              Кабели предназначены для подключения к электрическим сетям промышленных машин и установок, кранового и подъемно-транспортного оборудования, передвижных механизмов и приводов, силовых и контрольных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ELKAFLEX SERVO КГНЭнг(А)

  Применение:



          Кабели предназначены для подключения к электрическим сетям промышленных машин и установок, кранового и подъемно-транспортного оборудования, передвижных механизмов и приводов, силовых и контрольных линий в условиях воздействия агрессивных сред (смазочных масел, дизельного топлива, морской воды, буровых растворов, ультрафиолетового излучения, повышенной влажности, озона) и тяжелых механических нагрузок в широком диапазоне температур.

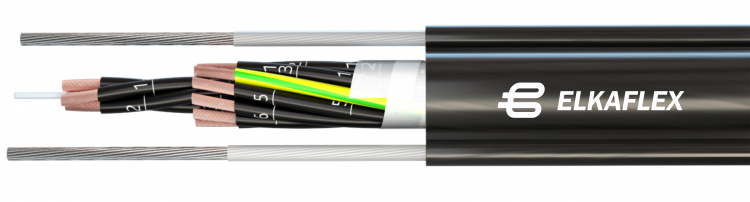

          Элементы конструкции:


          1. Токопроводящие жилы – медные (луженые), круглые, 6 класса гибкости по ГОСТ 22483. По согласованию с потребителем допускается изготовление кабелей с жилами 5 класса гибкости;
          2. Изоляция из термостойкого этиленпропиленового эластомера;
          3. Внутренняя оболочка из термоэластопласта**;
          4. Экран в виде оплетки из медных (луженых) проволок**;
          5. Наружная оболочка из холодостойкого, маслобензостойкого, износостойкого термоэластопласта, не распространяющего горение при одиночной прокладке;
          6. Силовой элемент в виде сердечника, либо одного или двух гибких стальных тросов, расположенных поверх наружной оболочки***.

Эксплуатационные характеристики:

Параметр

Значение

Температура окружающей среды при эксплуатации, (оС)

- максимальная

- минимальная (стационарная прокладка)

- минимальная (подвижная эксплуатация)



+ 70

- 60

- 45

Радиус изгиба кабеля при монтаже и эксплуатации, не менее (Dн - наружный диаметр кабеля, мм)

- для одножильных экранированных кабелей и кабелей со стальными тросами

- для всех остальных марок

14 Dн

7,5 Dн

Допустимая температу ра нагрева жил кабеля, (оС) - длительно-допустимая

90

Стойкость к солнеч ному излучению

+

Стойкость к смазочным маслам на основе минеральных масел и дизельному топливу

+

Не распространяет горение при групповой прокладке по ГОСТ IEC 60332-3-22 (для марок с индексом «нг(А)»)

+

Не распространяет горение при одиночной прокладке ГОСТ IEC 60332-1-2

+

*Срок службы кабеля (лет) не менее - стационарная прокладка

- подвижная эксплуатация

20

3

Гарантийный срок эк сплуатации (лет) не менее - стационарная прокладка

- подвижная эксплуатация

5

1

*Фактический срок службы кабелей не ограничивается сроком службы, указанным выше, а определяется их техническим состоянием.

Примечание:

В кабелях с индексом нг(А) наружная оболочка выполнена из термоэластопласта, не распространяющего горение при групповой прокладке;

В кабелях с индексом -HFнаружная оболочка выполнена из термоэластопласта, не выделяющего коррозионно-активных газообразных продуктов при горении и тлении, не содержащего галогенов;

Для кабелей в тропическом исполнении через дефис добавляют индекс "Т".

** - элемент конструкции используется в экранированных кабелях.

*** - силовые элементы могут быть применены для любой из приведенных конструкций, обозначение кабеля в этом случае включает в себя «+1St» - один трос, «+2St» - два стальных троса. По согласованию с потребителем возможно введение дополнительных конструктивных элементов.



Число жил в кабеле и номинальное сечение основных жил

Число жил в кабеле

Сечение основных жил, мм2

1

0,75-400

2, 3, 4, 5

0,5-240

6, 7, 8, 10, 12, 14

0,5-4

18, 20, 25, 30, 36, 37

0,5-2,5

Примечание: по требованию потребителя допускаются другие сечения основных токопроводящих жил и другое количество основных и вспомогательных жил.

 Расчетная масса кабелей ELKAFLEX SERVO КГНЭ на напряжение 0,66 кВ

Номинальное сечение основных жил, мм2

Расчетная масса кг./км., для кабелей с числом жил:

1

2

3

4

5

7

10

12

0,5

36

85

93

105

119

159

199

216

0,75

41

96

108

123

141

196

237

279

1,0

44

108

121

140

161

224

296

324

1,5

53

130

149

183

211

283

373

414

2,5

71

184

214

254

299

425

531

596

4

91

237

282

361

424

569

739

836

6

120

351

418

504

597

797

1015

1159

10

184

510

619

757

922



-

-

16

254

687

867

1071

1289

-

-

-

25

361

990

1243

1567

1998

-

-

-

35

495

1284

1628

2138

2587

-

-

-

50

673

1847

2344

2938

3602

-

-

-

70

905

2410

3123

3939

4804

-

-

-

95

1168

3125

4037

5113

6310

-

-

-

120

1461

3827

4981

6388

7833

-

-

-

150

1781

4712

6146

7822

9595

-

-

-

185

2211

5707

7474

9537

11 726

-

-

-

240

2827

7125

9377

11992

14772

-

-

-

Номинальное сечение основных жил, мм2

Расчетная масса кг./км., для кабелей с числом жил:

18

20

24

25

36

40

42

46

0,5

300

323

364

374

472

511

541

566

0,75

363

392

445

459

589

641

677

728

1,0

428

463

527

545

722

788

832

877

1,5

556

607

710

734

966

1057

1136

1202

2,5

837

917

1054

1091

1483

1725

1822

1931

4

1187

1304

1505

1655

2220

2440

2604

2770

6

1758

1932

2232

2312

3168

3489

3683

3923





Расчетный наружный диаметр кабелей ELKAFLEX SERVO КГНЭ на напряжение 0,66 кВ

Номинальное сечение основных жил, мм2

Расчетный наружный диаметр мм., для кабелей с числом жил:

1

2

3

4

5

7

10

12

0,5

5,2

8,0

8,2

8,7

9,2

10,9

12,5

12,8

0,75

5,4

8,4

8,7

9,2

9,8

12,0

13,4

13,9

1,0

5,6

8,8

9,1

9,7

10,3

12,6

14,3

14,7

1,5

5,9

9,5

9,8

10,9

11,6

13,7

15,7

16,1

2,5

6,6

11,3

11,7

12,6

13,5

16,2

18,5

19,0

4

7,2

12,4

13,0

14,2

15,3

18,2

21,3

21,8

6

8,2

15,0

15,7

16,9

18,3

21,8

25,1

25,8

10

10,0

17,8

18,7

20,3

22,5

-

-

-

16

11,2

20,1

21,6

23,5

25,6

-

-

-

25

12,9

24,0

25,4

28,1

31,2

-

-

-

35

14,8

26,9

28,5

31,6

34,6

-

-

-

50

16,8

31,4

33,3

36,5

40,5

-

-

-

70

19,1

35,2

37,7

41,4

45,5

-

-

-

95

21,3

40,0

42,5

46,8

52,1

-

-

-

120

23,5

43,6

46,4

51,7

57,0

-

-

-

150

25,7

48,6

51,6

56,9

62,9

-

-

-

185

28,6

53,2

56,6

62,5

69,1

-

-

-

240

31,9

59,0

62,9

69,6

77,0

-

-

-

Номинальное сечение основных жил, мм2

Расчетный наружный диаметр мм., для кабелей с числом жил:

18

20

24

25

36

40

42

46

0,5

14,5

15,0

16,2

16,5

18,0

18,7

19,8

20,0

0,75

15,6

16,2

17,6

17,9

19,6

20,3

21,5

22,2

1,0

16,5

17,2

18,7

19,0

21,3

22,2

23,5

23,8

1,5

18,2

19,0

21,1

2 1,5

23,7

24,7

26,6

27,0

2,5

22,1

23,1

25,3

25,8

29,0

30,6

32,6

33,1

4

25,5

26,6

29,3

3 0,2

33,5

35,0

37,7

38,3

6

30,7

32,1

35,4

36,2

40,6

42,5

45,4

46,1

Длительно - допустимые токовые нагрузки кабелейна напряжение 0,66 и 1 кВ при температуре окружающего воздуха 25оС

Номинальное сечение основных жил, мм2

Длительно допустимая токовая нагрузка, А, не более , для кабелей с:

Одной жилой

Двумя основными жилами, с жилой заземления, или нулевой или без них

Тремя основными жилами, с жилой заземления, или нулевой, одной или двумя вспомогательными жилами или без них

Четырьмя основным и жилами

Пятью основным и жилами

0,5

-

15

15

11

и

0,75

21

23

23

17

17

1,0

25

27

25

21

21

1,5

33

32

31

26

26

2,5

45

43

42

37

32

4

59

58

54

48

43

6

76

64

62

58

54

10

107

95

84

79

74

16

139

120

108

98

93

25

182

153

140

129

118

35

228

192

170

158

148

50

285

242

212

200

187

70

358

307

269

252

236

95

428

369

326

303

283

120

500

428

379

354

333

150

582

497

443

416

388

185

654

559

499

470

441

240

795

680

640

590

560

300

913

-

-

-

-

400

1108

-

-

-

-
