ELKAFLEX SERVO КГНнг(А)

Производитель — Российский производитель

Оценка (средняя 0)

Применение: Кабели предназначены для подключения к электрическим сетям промышленных машин и установок, кранового и подъемно-транспортного оборудования, передвижных механизмов и приводов, силовых и контрольных линий...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — ELKAFLEX SERVO КГНнг(А)

Применение:

Кабели предназначены для подключения к электрическим сетям промышленных машин и установок, кранового и подъемно-транспортного оборудования, передвижных механизмов и приводов, силовых и контрольных линий в условиях воздействия агрессивных сред (смазочных масел, дизельного топлива, морской воды, буровых растворов, ультрафиолетового излучения, повышенной влажности, озона) и тяжелых механических нагрузок в широком диапазоне температур.

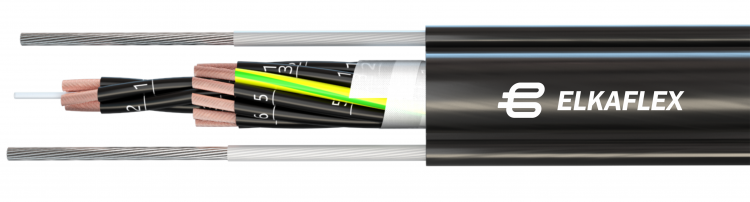

Элементы конструкции:

1. Токопроводящие жилы – медные (луженые), круглые, 6 класса гибкости по ГОСТ 22483. По согласованию с потребителем допускается изготовление кабелей с жилами 5 класса гибкости;
2. Изоляция из термостойкого этиленпропиленового эластомера;
3. Внутренняя оболочка из термоэластопласта**;
4. Экран в виде оплетки из медных (луженых) проволок**;
5. Наружная оболочка из холодостойкого, маслобензостойкого, износостойкого термоэластопласта, не распространяющего горение при одиночной прокладке;
6. Силовой элемент в виде сердечника, либо одного или двух гибких стальных тросов, расположенных поверх наружной оболочки***.

Эксплуатационные характеристики:

Параметр	Значение
Температура окружающей среды при эксплуатации, (^оС) - максимальная - минимальная (стационарная прокладка) - минимальная (подвижная эксплуатация)	+ 70 - 60 - 45
Радиус изгиба кабеля при монтаже и эксплуатации, не менее (Dн - наружный диаметр кабеля, мм) - для одножильных экранированных кабелей и кабелей со стальными тросами - для всех остальных марок	14 Dн 7,5 Dн
Допустимая температу ра нагрева жил кабеля, (^оС) - длительно-допустимая	90
Стойкость к солнеч ному излучению	+
Стойкость к смазочным маслам на основе минеральных масел и дизельному топливу	+
Не распространяет горение при групповой прокладке по ГОСТ IEC 60332-3-22 (для марок с индексом «нг(А)»)	+
Не распространяет горение при одиночной прокладке ГОСТ IEC 60332-1-2	+
*Срок службы кабеля (лет) не менее - стационарная прокладка - подвижная эксплуатация	20 3
Гарантийный срок эк сплуатации (лет) не менее - стационарная прокладка - подвижная эксплуатация	5 1

*Фактический срок службы кабелей не ограничивается сроком службы, указанным выше, а определяется их техническим состоянием.

Примечание:

В кабелях с индексом нг(А) наружная оболочка выполнена из термоэластопласта, не распространяющего горение при групповой прокладке;

В кабелях с индексом -HFнаружная оболочка выполнена из термоэластопласта, не выделяющего коррозионно-активных газообразных продуктов при горении и тлении, не содержащего галогенов;

Для кабелей в тропическом исполнении через дефис добавляют индекс "Т".

** - элемент конструкции используется в экранированных кабелях.

*** - силовые элементы могут быть применены для любой из приведенных конструкций, обозначение кабеля в этом случае включает в себя «+1St» - один трос, «+2St» - два стальных троса. По согласованию с потребителем возможно введение дополнительных конструктивных элементов.

Число жил в кабеле и номинальное сечение основных жил

Число жил в кабеле	Сечение основных жил, мм²
1	0,75-400
2, 3, 4, 5	0,5-240
6, 7, 8, 10, 12, 14	0,5-4
18, 20, 25, 30, 36, 37	0,5-2,5

Примечание: по требованию потребителя допускаются другие сечения основных токопроводящих жил и другое количество основных и вспомогательных жил.

Расчетная масса кабелей ELKAFLEX SERVO КГНЭ на напряжение 0,66 кВ

Номинальное сечение основных жил, мм²	Расчетная масса кг./км., для кабелей с числом жил:
Номинальное сечение основных жил, мм²	1	2	3	4	5	7	10	12
0,5	36	85	93	105	119	159	199	216
0,75	41	96	108	123	141	196	237	279
1,0	44	108	121	140	161	224	296	324
1,5	53	130	149	183	211	283	373	414
2,5	71	184	214	254	299	425	531	596
4	91	237	282	361	424	569	739	836
6	120	351	418	504	597	797	1015	1159
10	184	510	619	757	922		_-	_-
16	254	687	867	1071	1289	-	-	-
25	361	990	1243	1567	1998	-	_-	_-
35	495	1284	1628	2138	2587	-	_-	_-
50	673	1847	2344	2938	3602	_-	_-	_-
70	905	2410	3123	3939	4804	_-	_-	_-
95	1168	3125	4037	5113	6310	_-	_-	_-
120	1461	3827	4981	6388	7833	_-	_-	_-
150	1781	4712	6146	7822	9595	_-	_-	_-
185	2211	5707	7474	9537	11 726	_-	_-	_-
240	2827	7125	9377	11992	14772	-	-	-

Номинальное сечение основных жил, мм²	Расчетная масса кг./км., для кабелей с числом жил:
Номинальное сечение основных жил, мм²	18	20	24	25	36	40	42	46
0,5	300	323	364	374	472	511	541	566
0,75	363	392	445	459	589	641	677	728
1,0	428	463	527	545	722	788	832	877
1,5	556	607	710	734	966	1057	1136	1202
2,5	837	917	1054	1091	1483	1725	1822	1931
4	1187	1304	1505	1655	2220	2440	2604	2770
6	1758	1932	2232	2312	3168	3489	3683	3923

Расчетный наружный диаметр кабелей ELKAFLEX SERVO КГНЭ на напряжение 0,66 кВ

Номинальное сечение основных жил, мм²	Расчетный наружный диаметр мм., для кабелей с числом жил:
Номинальное сечение основных жил, мм²	1	2	3	4	5	7	10	12
0,5	5,2	8,0	8,2	8,7	9,2	10,9	12,5	12,8
0,75	5,4	8,4	8,7	9,2	9,8	12,0	13,4	13,9
1,0	5,6	8,8	9,1	9,7	10,3	12,6	14,3	14,7
1,5	5,9	9,5	9,8	10,9	11,6	13,7	15,7	16,1
2,5	6,6	11,3	11,7	12,6	13,5	16,2	18,5	19,0
4	7,2	12,4	13,0	14,2	15,3	18,2	21,3	21,8
6	8,2	15,0	15,7	16,9	18,3	21,8	25,1	25,8
10	10,0	17,8	18,7	20,3	22,5	-	-	-
16	11,2	20,1	21,6	23,5	25,6	-	-	-
25	12,9	24,0	25,4	28,1	31,2	-	-	-
35	14,8	26,9	28,5	31,6	34,6	-	-	-
50	16,8	31,4	33,3	36,5	40,5	-	-	-
70	19,1	35,2	37,7	41,4	45,5	-	-	-
95	21,3	40,0	42,5	46,8	52,1	-	-	-
120	23,5	43,6	46,4	51,7	57,0	-	-	-
150	25,7	48,6	51,6	56,9	62,9	-	-	-
185	28,6	53,2	56,6	62,5	69,1	-	-	-
240	31,9	59,0	62,9	69,6	77,0	-	-	-

Номинальное сечение основных жил, мм²	Расчетный наружный диаметр мм., для кабелей с числом жил:
Номинальное сечение основных жил, мм²	18	20	24	25	36	40	42	46
0,5	14,5	15,0	16,2	16,5	18,0	18,7	19,8	20,0
0,75	15,6	16,2	17,6	17,9	19,6	20,3	21,5	22,2
1,0	16,5	17,2	18,7	19,0	21,3	22,2	23,5	23,8
1,5	18,2	19,0	21,1	2 1,5	23,7	24,7	26,6	27,0
2,5	22,1	23,1	25,3	25,8	29,0	30,6	32,6	33,1
4	25,5	26,6	29,3	3 0,2	33,5	35,0	37,7	38,3
6	30,7	32,1	35,4	36,2	40,6	42,5	45,4	46,1

Длительно - допустимые токовые нагрузки кабелейна напряжение 0,66 и 1 кВ при температуре окружающего воздуха 25^оС

Номинальное сечение основных жил, мм²	Длительно допустимая токовая нагрузка, А, не более , для кабелей с:
Номинальное сечение основных жил, мм²	Одной жилой	Двумя основными жилами, с жилой заземления, или нулевой или без них	Тремя основными жилами, с жилой заземления, или нулевой, одной или двумя вспомогательными жилами или без них	Четырьмя основным и жилами	Пятью основным и жилами
0,5	-	15	15	11	и
0,75	21	23	23	17	17
1,0	25	27	25	21	21
1,5	33	32	31	26	26
2,5	45	43	42	37	32
4	59	58	54	48	43
6	76	64	62	58	54
10	107	95	84	79	74
16	139	120	108	98	93
25	182	153	140	129	118
35	228	192	170	158	148
50	285	242	212	200	187
70	358	307	269	252	236
95	428	369	326	303	283
120	500	428	379	354	333
150	582	497	443	416	388
185	654	559	499	470	441
240	795	680	640	590	560
300	913	-	-	-	-
400	1108	-	-	-	-

Купить ELKAFLEX SERVO КГНнг(А) в регионе Ярославль.
