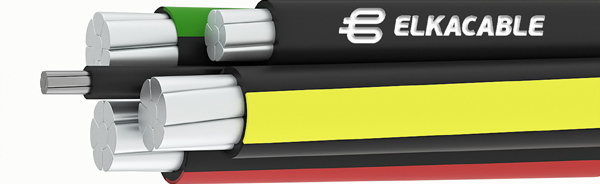

ELKALINE СИП-2к
Производитель —
Оценка (средняя 0)
Конструкция
Конструкция провода СИП-2 соответствует требованиям ГОСТ Р 52373-2005 кроме несущей нулевой жилы:
Основные нулевые жилы выполнены из алюминия;
Несущий элемент выполнен в виде пластически обжатого каната из стальных оцинкованных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ELKALINE СИП-2к
Конструкция
Конструкция провода СИП-2 соответствует требованиям ГОСТ Р 52373-2005 кроме несущей нулевой жилы:
- Основные нулевые жилы выполнены из алюминия;
- Несущий элемент выполнен в виде пластически обжатого каната из стальных оцинкованных проволок, изолированный термопластичным полиэтиленом;
- В том числе совмещенный с оптическим кабелем.
Область применения:
Для магистралей ВЛ и линейных ответвлений от ВЛ, в том числе для передачи СТС, в атмосфере воздуха типов II и III всех макроклиматических районов по ГОСТ 15150-69 исполнения В, в том числе в районах с сильными ветрами, с повышенной грозовой активностью, со снегопадом и гололедом, на ВЛ повышенной протяженности.
Сравнение несущих элементов проводов СИП-2
|
Несущая нулевая жила ГОСТ Р 52373-2005 |
|||
|
Сечение жилы, мм2 |
Номинальный диаметр неизолированной жилы, мм |
Номинальный диаметр жилы по изоляции, мм |
Прочность при растяжении жилы кН, не менее |
|
25 |
5,9 |
8,5 |
7,4 |
|
35 |
6,9 |
9,5 |
10,3 |
|
50 |
8,1 |
11,1 |
14,2 |
|
54,6 |
9,4 |
12,4 |
16,6 |
|
70 |
9,7 |
12,7 |
20,6 |
|
95 |
11,4 |
14,4 |
27,9 |
| Несущий элемент ELKALINE ТУ 3553-003-40914170-2012 | |||
| Сечение троса, мм2 | Номинальный диаметр неизолированной каната, мм | Номинальный диаметр каната по изоляции, мм | Прочность при растяжении жилы кН, не менее |
| 4к | 2,4 | 3,2 | 8,0 |
| 5,4к | 2,8 | 3,6 | 11,2 |
| 7к | 3,2 | 4,0 | 13,6 |
| 9к | 3,6 | 4,4 | 17,4 |
| 11к | 4,0 | 4,8 | 21,6 |
| 14,5к | 4,6 | 5,4 | 28,4 |
Расчетные характеристики проводов СИП-2к и СИП-2ко 0,6/1 кВ
|
ELKA LINE СИП-2к по ТУ 3553-003-40914170-2012 |
СИП-2 по ГОСТ Р 52373-2005 |
||||||
|
Число и номинальное сечение основных, нулевой жил и несущего каната, шт. х мм? |
Расчетный наружный диаметр провода, мм |
Расчетная масса провода, кг/км |
Прочность при растяжении несущего каната, кН, не менее |
Число и номинальное сечение жил, мм2 |
Расчетный наружный диаметр провода, мм |
Расчетная масса провода, кг/км |
Прочность при растяжении, кН, не менее |
|
3х16+1х16+1х4к |
20 |
297 |
8,0 |
3х16+1х25 |
22 |
315 |
7,4 |
|
3х16+1х16+1х5,4к |
20 |
310 |
11,2 |
||||
|
3х16+1х16+1х7к |
20 |
323 |
14,5 |
||||
|
3х16+1х16+1х9к |
20 |
339 |
18,4 |
||||
|
3х25+1х16+1х5,4к |
22 |
395 |
11,2 |
3х25+1х35 |
26 |
426 |
10,3 |
|
3х25+1х25+1х5,4к |
23 |
428 |
11,2 |
3х25+1х25 |
22 |
395 |
7,4 |
|
3х25+1х25+1х7к |
23 |
441 |
14,5 |
||||
|
3х25+1х25+1х9к |
23 |
457 |
18,4 |
||||
|
3х35+1х16+1х5,4к |
25 |
486 |
11,2 |
3х35+1х50 |
30 |
568 |
14,2 |
|
3х35+1х25+1х7к |
27 |
542 |
14,5 |
||||
|
3х35+1х35+1х7к |
29 |
553 |
14,5 |
||||
|
3х35+1х35+1х9к |
29 |
569 |
18,4 |
||||
|
3х50+1х25+1х7к |
30 |
673 |
14,5 |
3х50+1х50 |
33 |
770 |
14,2 |
|
3х50+1х35+1х7к |
32 |
706 |
14,5 |
||||
|
3х50+1х50+1х7к |
34 |
787 |
14,5 |
3х50+1х70 |
35 |
861 |
20,6 |
|
3х50+1х50+1х9к |
34 |
803 |
18,4 |
||||
|
3х50+1х50+1х11к |
34 |
820 |
22,7 |
||||
|
3х70+1х35+1х9к |
36 |
926 |
18,4 |
3х70+1х70 |
38 |
1072 |
20,6 |
|
3х70+1х50+1х9к |
38 |
970 |
18,4 |
||||
|
3х70+1х70+1х11к |
40 |
1103 |
22,7 |
||||
|
3х70+1х70+1х14,5к |
40 |
1132 |
29,9 |
3х70+1х95 |
41 |
1178 |
27,9 |
|
3х95+1х50+1х11к |
41 |
1266 |
22,7 |
3х95+1х70 |
43 |
1303 |
20,6 |
|
3х95+1х70+1х11к |
43 |
1333 |
22,7 |
||||
|
3х95+1х70+1х14,5к |
43 |
1362 |
29,9 |
||||
|
3х95+1х95+1х14,5к |
45 |
1441 |
29,9 |
3х95+1х95 |
44 |
1408 |
27,9 |
|
3х120+1х70+1х14,5к |
46 |
1563 |
29,9 |
3х120+1х95 |
47 |
1634 |
27,9 |
|
3х120+1х95+1х14,5к |
48 |
1671 |
29,9 |
||||
|
3х150+1х70+1х14,5к |
49 |
1828 |
29,9 |
3х150+1х95 |
50 |
1799 |
27,9 |
|
3х150+1х95+1х14,5к |
50 |
1909 |
29,9 |
||||
|
3х185+1х70+1х14,5к |
52 |
2173 |
29,9 |
3х185+1х95 |
55 |
2146 |
27,9 |
|
3х185+1х95+1х14,5к |
55 |
2525 |
29,9 |
||||
|
3х240+1х70+1х14,5к |
57 |
2677 |
29,9 |
3х240+1х95 |
60 |
2650 |
27,9 |
|
3х240+1х95+1х14,5к |
60 |
3090 |
29,9 |
||||
Допустимые токовые нагрузки проводов,
рассчитанные при температуре окружающей среды 25 °С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2
|
Номинальное сечение фазных токопроводящих жил, мм2 |
Допустимый ток нагрузки, А, не более |
Допустимый ток односекундного короткого замыкания, кА |
|
16 |
100 |
1,5 |
|
25 |
130 |
2,3 |
|
35 |
160 |
3,2 |
|
50 |
195 |
4,6 |
|
70 |
240 |
6,5 |
|
95 |
300 |
8,8 |
|
120 |
340 |
10,9 |
|
150 |
380 |
13,2 |
|
185 |
436 |
16,5 |
|
240 |
515 |
22,0 |
При расчетной температуре окружающей среды, отличающейся от 25 °С, необходимо применять поправочные коэффициенты:
|
Температура токопроводящей жилы, °С |
Поправочные коэффициенты при температуре окружающей среды, °С |
|||||||||||
|
-5 и ниже |
0 |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
|
|
70 |
1,29 |
1,24 |
1,20 |
1,15 |
1,11 |
1,05 |
1,00 |
0,94 |
0,88 |
0,81 |
0,74 |
0,67 |
|
80 |
1,24 |
1,21 |
1,17 |
1,13 |
1,09 |
1,04 |
1,00 |
0,95 |
0,90 |
0,85 |
0,80 |
0,74 |
|
90 |
1,21 |
1,18 |
1,14 |
1,11 |
1,07 |
1,04 |
1,00 |
0,96 |
0,92 |
0,88 |
0,83 |
0,78 |
|
130 |
1,13 |
1,11 |
1,09 |
1,07 |
1,05 |
1,02 |
1,00 |
0,98 |
0,95 |
0,93 |
0,90 |
0,87 |
