ELKALINE СИП-3
Оценка (средняя 0)
ELKALINE СИП-3c, СИП-3cо Провод самонесущий  защищенный с токопроводящей алюминиевой жилой, упрочненной стальным пластически обжатым сердечником и изолированной сшитым полиэтиленом, в том числе совмещенный с оптическим кабелем. Область применения:...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ELKALINE СИП-3

ELKALINE СИП-3c, СИП-3cо

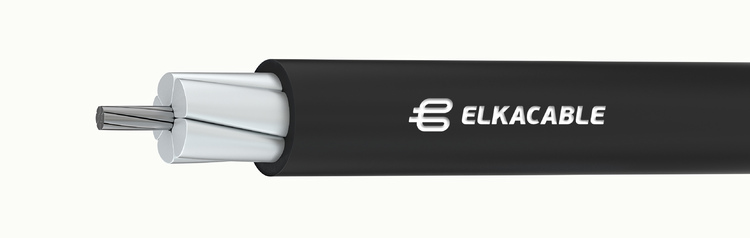

Провод самонесущий  защищенный с токопроводящей алюминиевой жилой, упрочненной стальным пластически обжатым сердечником и изолированной сшитым полиэтиленом, в том числе совмещенный с оптическим кабелем.

ELKALINE СИП-3

Область применения:

Для силовых ВЛ на номинальное напряжение 10-35 кВ, в том числе для передачи СТС, в атмосфере воздуха типов  II и III всех макроклиматических районов  по ГОСТ 15150-69 исполнения В, в том числе в районах с сильными ветрами, на ВЛ повышенной протяженности.



Расчетные характеристики проводов СИП-3с и СИП-3со

ELKA LINE СИП

СИП-3 по ТУ 16-705.500-2006

Номинальное

сечение

токопроводящей

жилы, мм²

Расчетный наружный диаметр провода, мм

Расчетная масса

провода, кг/км

Расчетный наружный диаметр провода, мм

Расчетная масса

провода, кг/км

Напряжение, кВ

Напряжение, кВ

10

20

35

10

20

35

20

20

35

10,7

11,3

13,7

156

167

217

11,5

196

50

12,0

12,6

15,0

204

216

271

12,7

251

70

13,6

14,2

16,6

268

282

343

14,3

337

95

14,9

15,5

17,9

349

364

432

16,0

444

120

16,5

17,1

19,5

425

441

515

17,4

527

150

17,9

18,5

20,9

514

532

612

18,8

627

185

19,8

19,4

22,8

620

640

726





240

22,1

22,7

25,1

780

802

897





Механические и электрические характеристики проводов СИП-3с и СИП-3со

Номинальное сечение, мм²

Диаметр уплотненной токопроводящей

жилы, мм

Сечение стального пластически обжатого сердечника, мм²

Прочность при растяжении токопроводящей жилы, кН, не менее

Электрическое сопротивление 1 км провода постоянному току при 20°С,

Ом, не более

мин.

макс.

35

6,50

6,90

2,7

10,3

0,956

50

7,70

8,20

4,1

14,2

0,679

70

9,30

9,80

5,4

20,6

0,472

95

10,60

11,20

6,9

27,9

0,361

120

12,20

12,80

8,9

35,2

0,286

150

13,60

14,20

11,0

43,4

0,230

185

15,50

16,20

14,5

55,5

0,167

240

17,80

18,50

18,5

72,4

0,127

Допустимые  токовые нагрузки проводов

 Допустимые  токовые нагрузки проводов, рассчитанные при температуре окружающей среды 25 °С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, и допустимые токи односекундного короткого замыкания соответствуют значениям:

Номинальное сечение

фазных токопроводящих жил, мм2

Допустимый ток

нагрузки, А,

не более

Допустимый ток односекундного

короткого замыкания, кА

16

100

1,5

25

130

2,3

35

160

3,2

50

195

4,6

70

240

6,5

95

300

8,8

120

340

10,9

150

380

13,2

185

436

16,5

240

515

22,0

 При расчетной температуре окружающей среды, отличающейся от 25 °С, необходимо применять поправочные коэффициенты:

Температура

токопроводящей

жилы, °С

Поправочные коэффициенты при температуре окружающей среды, °С

-5 и ниже

0

5

10

15

20

25

30

35

40

45

50

70

1,29

1,24

1,20

1,15

1,11

1,05

1,00

0,94

0,88

0,81

0,74

0,67

80

1,24

1,21

1,17

1,13

1,09

1,04

1,00

0,95

0,90

0,85

0,80

0,74

90

1,21

1,18

1,14

1,11

1,07

1,04

1,00

0,96

0,92

0,88

0,83

0,78

130

1,13

1,11

1,09

1,07

1,05

1,02

1,00

0,98

0,95

0,93

0,90

0,87
